Limitatore sovratensione MCD 50-B 3
N. art. 5096877 | EAN 4012195077077
- Descrizione prodotto
-
Descrizione prodotto

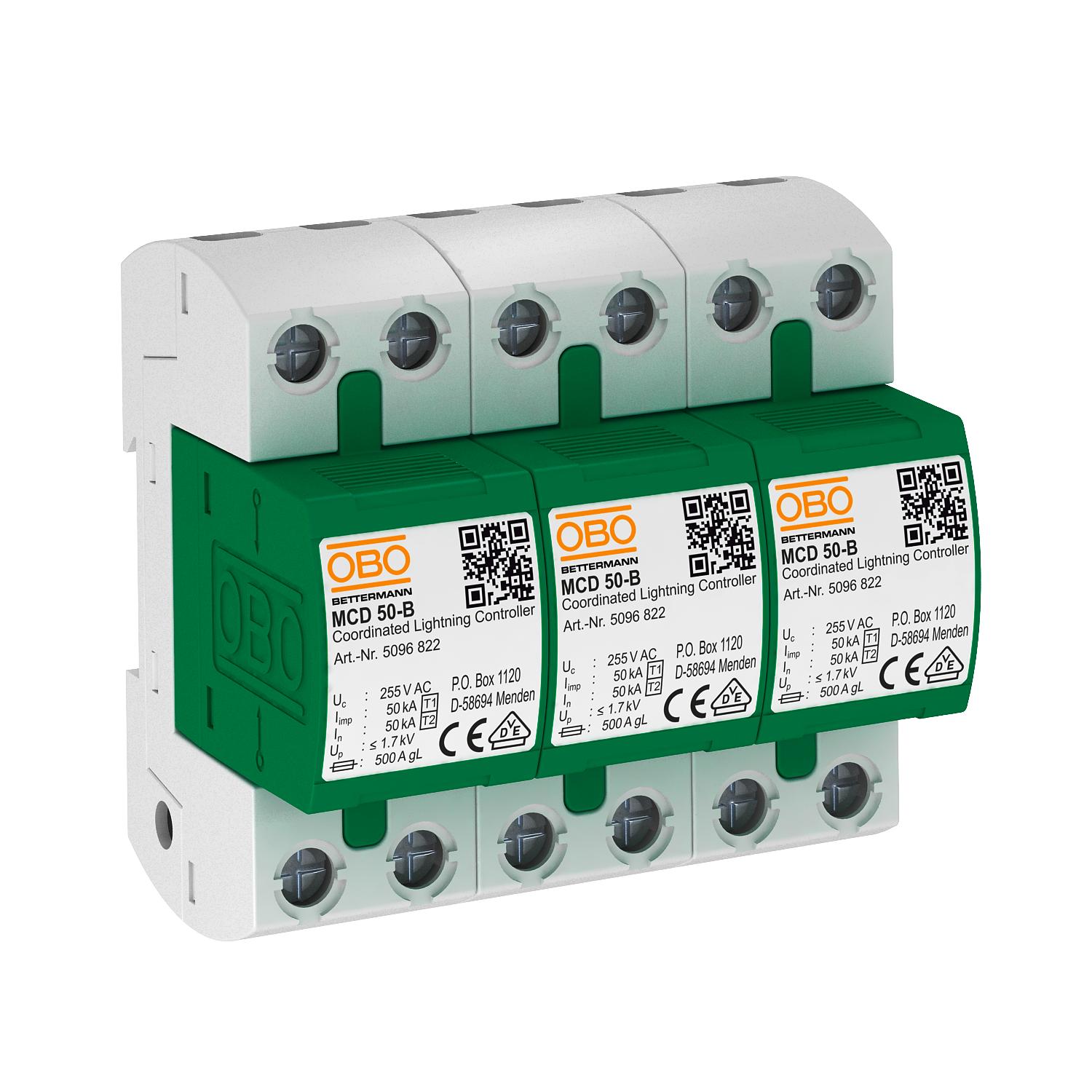

Limitatore sovratensione tipo 1+2 per sistemi TN-C
Pre-assemblato e composto da:
3 x MCD 50-B: limitatore sovratensione tipo 1 + 2 secondo EN 61643-11. Per
zone di protezione da 0 a 2 (LPZ) in conformità alla protezione contro le fulminazioni secondo IEC 61312-1 ovvero VDE 0185-305.
• coordinato per parafulmine secondo VDE 0185-305 (IEC 62305)
• capacità di scarica fino a 50 kA (10/350) per polo e fino a 150 kA (10/350) in totale
• livello di protezione ≤1,7 kV per la protezione dei dispositivi terminali
• corrente susseguente estinguibile 10 kA Ipeak, fusibile di backup fino a 500 A gL/gG
• spinterometri per l'utilizzo nei precontatori secondo la norma VDE-AR-N 4100
• limitatore incapsulato non soffiante per montaggio nelle scatole di derivazione
Applicazione: impianti ed edifici con parafulmine esterno con classi di protezione I, II, III e IV
-
- Dati tecnici
-
Dati tecnici
Classe di prova secondo la norma EN 61643-11 Tipo 1 + 2: Classe di prova tipo 1 sì Classe di prova tipo 2 sì Corrente nominale di dispersione (8/20 µs) 50 kA Corrente nominale di dispersione (8/20 µs) [L-N] 50 kA Dimensione 255V Forma della rete TN-C Forma della rete altro no Forma della rete DC no Forma della rete IT no Forma della rete TN sì Forma della rete TN-C sì Forma della rete TN-C-S no Forma della rete TN-S no Forma della rete TT no Grado di protezione IP20 Impulso di corrente da fulmine (10/350 μs) 50 kA Impulso di corrente da fulmine (10/350) [totale] 150 kA LPZ 0→2 Massima potenza fusibile 500 A Modalità di montaggio Profilato Omega 35 mm Numero di poli 1 OBO_Corrente di carico nominale (morsetto di ingresso/uscita) 125 A Omologazioni VDE Resistenza ai cortocircuiti 10 kA Scarico no Segnalazione a distanza no Segnalazione sull'apparecchio Nessuna Sezione rigida del conduttore (cavo pieno/a treccia) max 50 mm² SPD secondo IEC 61643-1 classe I+II Temperatura d'esercizio max 85 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <100 ns Tensione continua massima (L-N) 255 V Tensione massima continuativa AC 255 Tensione nominale AC (50 / 60 Hz) 230 V Tipo di linea per limitatori di protezione da sovratensioni Linea di energia AC Versione a 3 poli Versione dei poli 3 Misure

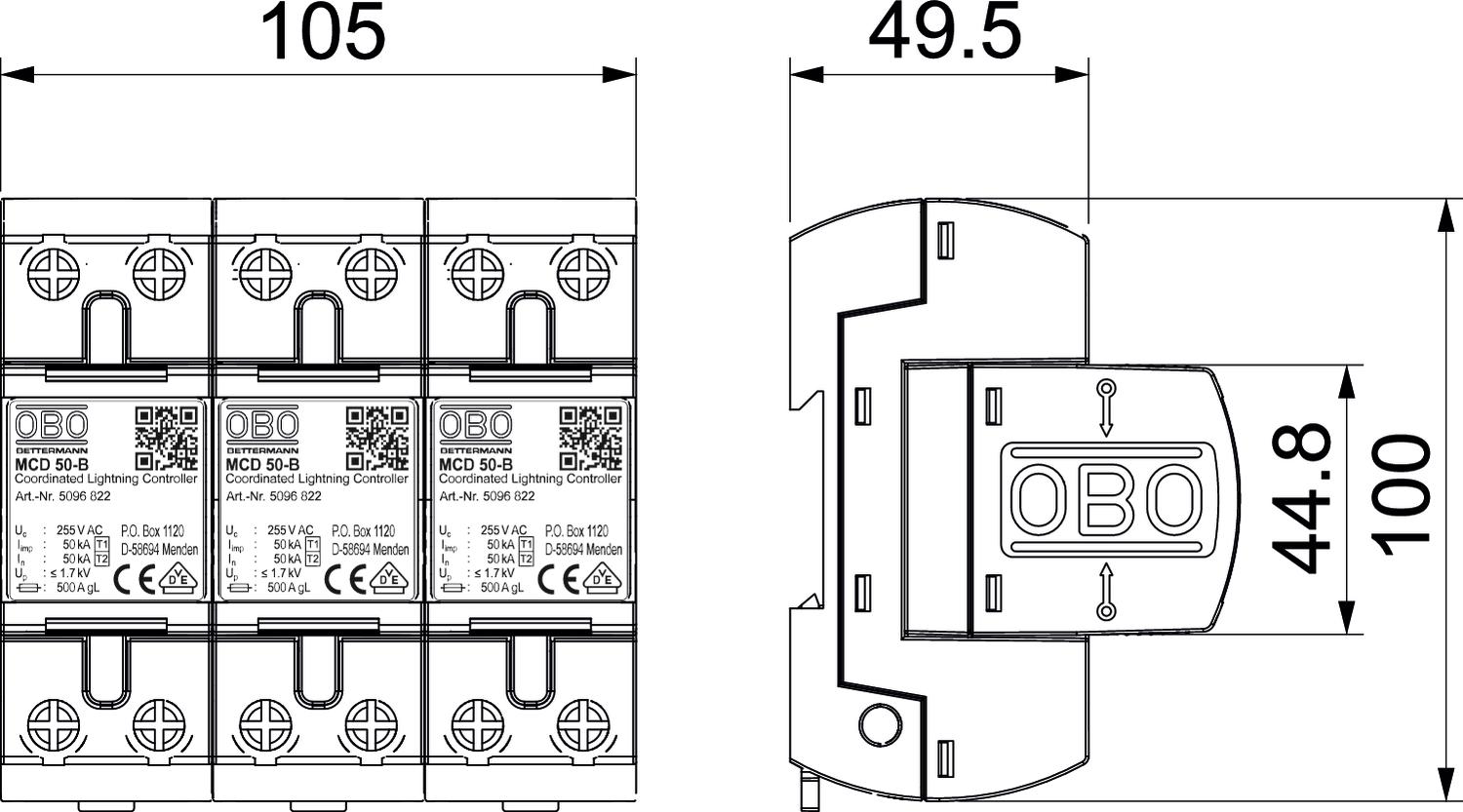

Altezza 69 mm Larghezza 105 mm Lunghezza 100 mm Possibilità di collegamento
Corrente nominale di scarica (8/20 µs) [totale] 150 kA Livello di protezione [L-N] ≤1,7 Protezione massima da sovracorrente in rete 500 Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 10 kA Sezione rigida del conduttore (cavo pieno/a treccia) min. 10 mm² - Tutti i tipi
- Download
-
Scheda tecnica MCD 50-B 3 / 5096877 , 0.41MB , pdfDichiarazione di conformità MCD 50-B 3 / 5096877 , 0.13MB , pdfREACH Dichiarazione di conformità MCD 50-B 3 / 5096877 , 0.12MB , pdfRoHS Dichiarazione di conformità MCD 50-B 3 / 5096877 , 0.13MB , pdfGuida alla scelta Guida alla scelta dei limitatori di sovratensione , 2.00MB , pdfPer questo prodotto non sono disponibili voci di capitolato
