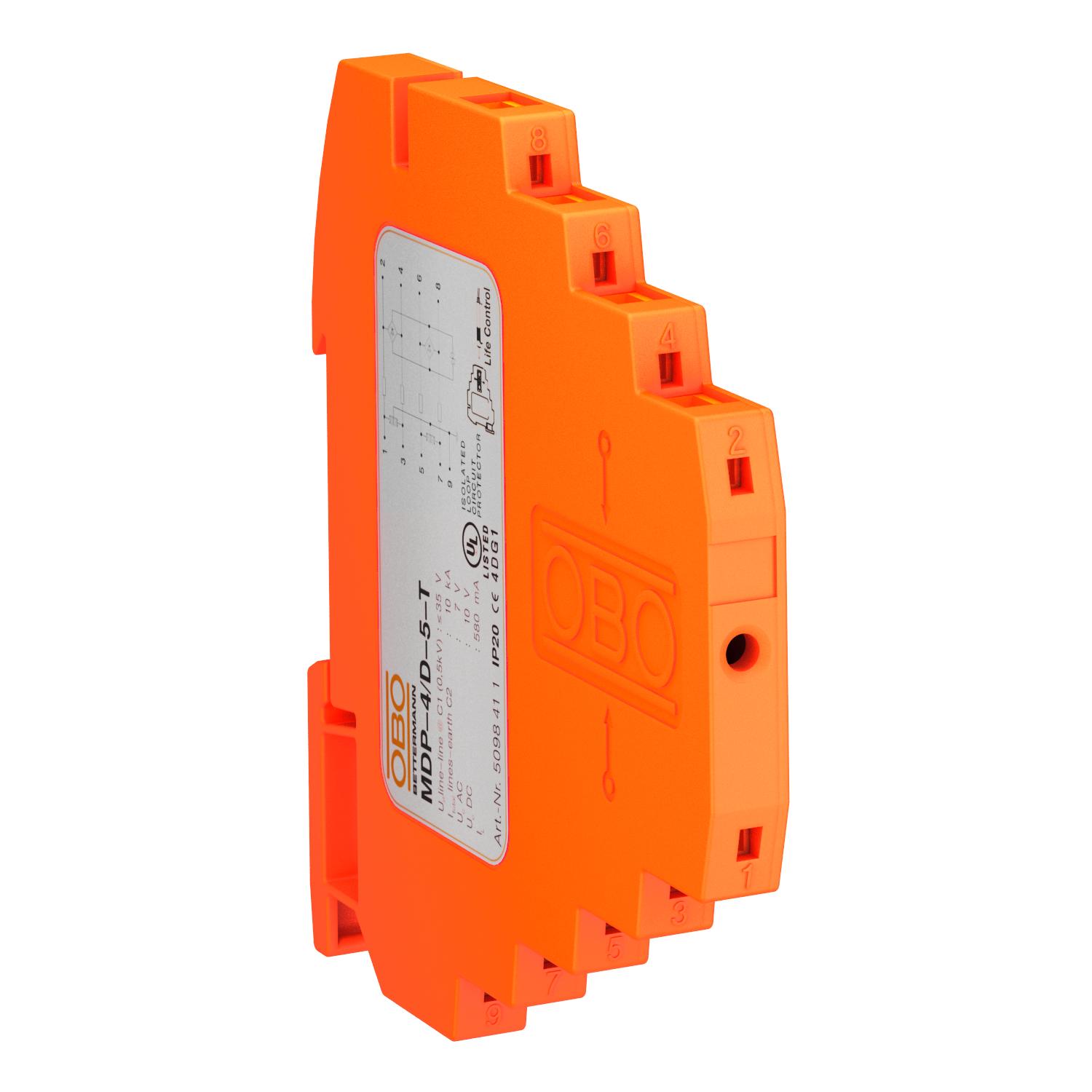

Limitatore sovratensione dati, 2x2 poli, 5 V

N. art. 5098411 | EAN 4012195406853

N. art. / Tipo

Numero poli

Tensione massima continuativa AC	7 V

Tensione massima continuativa DC	10 V

Sistema estraibile	Morsetto

Descrizione prodotto

Descrizione prodotto

Limitatore sovratensione compatto tipo 1+2+3/D1+C2+C1 per protezione linee dati

• Corrente nominale fino a 0,58 A

• Dispositivo di protezione per sistemi multicoppia

• Messa a terra schermata diretta e morsetti ad innesto rapido

• Larghezza di montaggio compatta 8,7 mm

• Verifica del dispositivo con Life Control

• Range frequenza fino a 100 MHz

• Certificato UL (4DG1)

Applicazione: impiego universale su guida DIN

Dati tecnici

Dati tecnici

Attenuazione d’inserimento (insertion loss)	≤3 dB
Collegamento schermo	sì
Contatto di segnalazione remota	no
Corrente di carico nominale AC	0,4 A
Corrente di carico nominale DC	0,58 A
Corrente nominale di scarica totale (10/350)	D1: 2 kA
Corrente nominale di scarica totale (8/20)	10 kA
Dimensione	5V
Frequenza limite	100 MHz
Grado di protezione	IP20
Kategorie	Tipo 1+2+3 / D1+C2+C1
Livello di protezione (filo-filo)	< 40 pF
Livello di protezione @ C1	<50 V
Livello di protezione filo - filo	<35 V
Livello di protezione filo - terra	<800 V
LPZ	0→3
Messa a terra con:	Profilato Omega
Modello EEx	no
Monitoraggio limitatore	no
Norma di prova	IEC 61643-21
Numero poli	4

Omologazioni	UL
Range di temperatura di esercizio max	80 °C
Range di temperatura di esercizio min.	-40 °C
Resistenza alla corrente impulsiva filo-filo	C1: 0,5 kV / 0,25 kA (8/20µs)
Resistenza alla corrente impulsiva filo-terra	C2: 5 kV / 2,5 kA (8/20µs)
Resistenza d'isolamento	>10 MΩ
Resistenza di serie per filo	2,35 Ω ± 5 %
Schermatura	diretto
Segnalazione sull'apparecchio	leggibile
Sezione attacco a più fili max	1,5 mm²
Sezione attacco a più fili min.	0,14 mm²
Sezione attacco flessibile max	2,5 mm²
Sezione attacco flessibile min.	0,14 mm²
Sezione attacco rigida max	2,5 mm²
Sezione attacco rigida min.	0,14 mm²
Sistema estraibile	Morsetto
SPD secondo IEC 61643-21	Classe I+II+III / D1+C2+C1
Tensione massima continuativa AC	7 V
Tensione massima continuativa DC	10 V
Tensione nominale	5 V
