Limitatore sovratensione, 2 poli, per alimentazione, 48 V 2 | 60 | 80 | IP20

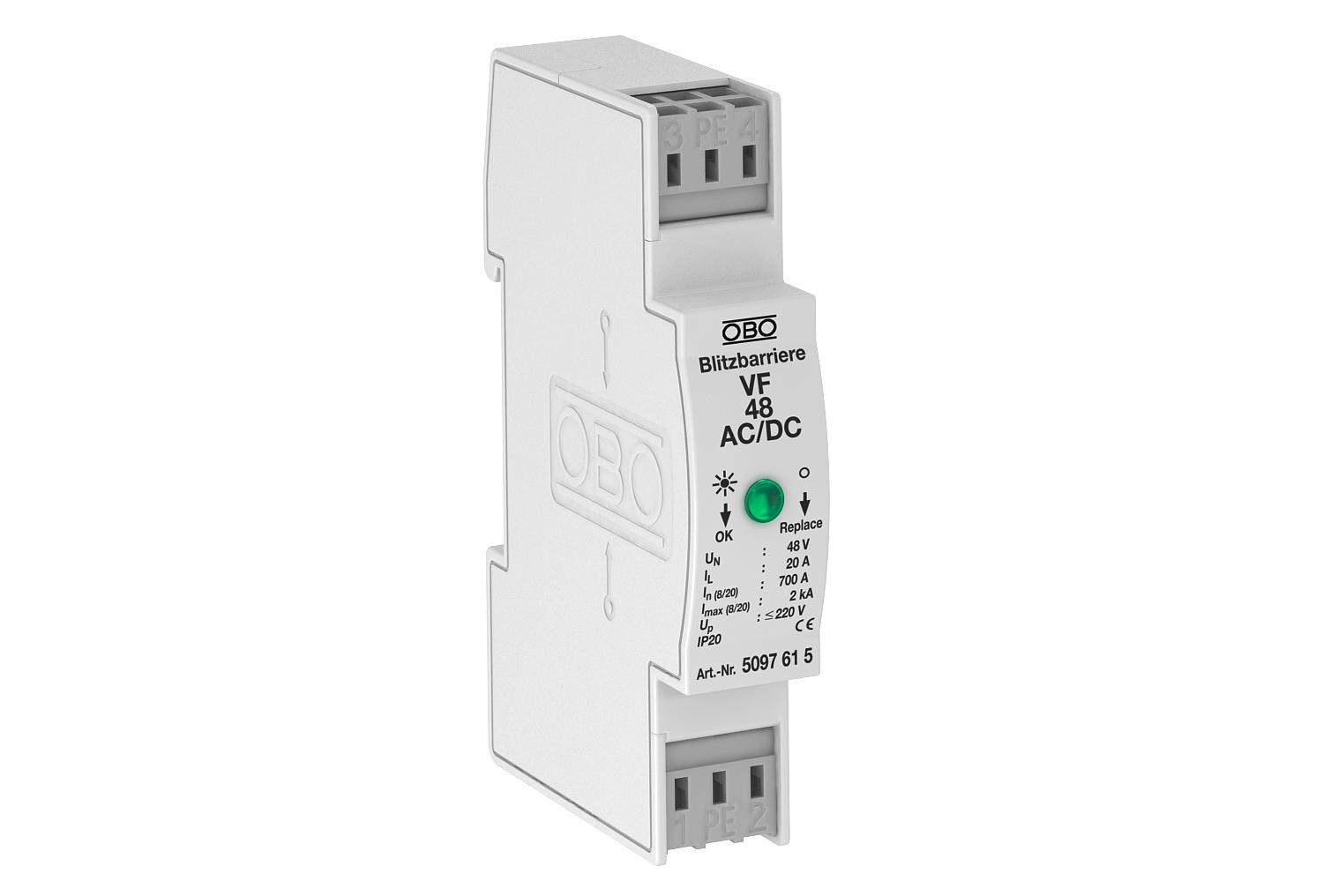

Limitatore sovratensione, 2 poli, per alimentazione, 48 V

N. art. 5097615 | EAN 4012195578130

N. art. / Tipo

Versione dei poli	2

Tensione massima continuativa AC

Tensione massima continuativa DC

Grado di protezione	IP20

Descrizione prodotto

Descrizione prodotto

Limitatore di sovratensione tipo 3 secondo EN 61643-11

• Idoneo per alimentazioni DC e AC

• Con segnalazione ottica

• Morsetti ad innesto rapido

• Larghezza di montaggio ridotta 17,5 mm

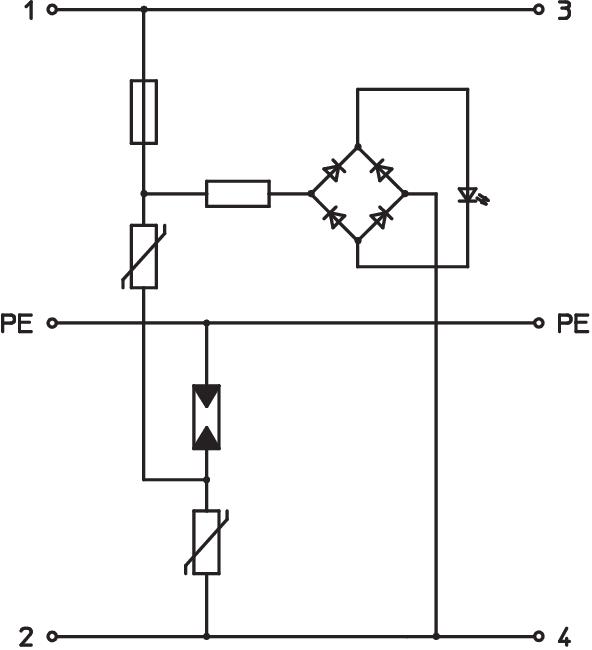

• Connessione a Y

Applicazione: impiego universale su guida DIN

Dati tecnici

Dati tecnici

Classe di prova secondo la norma EN 61643-11	Tipo 3
Classe di prova tipo 3	sì
Corrente nominale di dispersione (8/20 µs)	0,7 kA
Corrente nominale di scarica massima (8/20 μs)	2 kA
Dimensione	48V AC
Forma della rete	altro
Grado di protezione	IP20
Livello di protezione filo - filo	<220 V
Livello di protezione filo - terra	<1200 V
LPZ	2→3
Massima potenza fusibile	20 A
Modalità di montaggio	Profilato Omega 35 mm
Modello EEx	no
Numero di poli	3
OBO_Corrente di carico nominale (morsetto di ingresso/uscita)	20 A
Protezione massima da sovracorrente in rete	20

Scarico	no
Segnalazione a distanza	no
Segnalazione sull'apparecchio	Ottico
Sezione del conduttore flessibile (a filo sottile) min.	2,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	2,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	0,14 mm²
SPD secondo IEC 61643-1	classe III
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione massima continuativa AC	60 V
Tensione massima continuativa DC	80 V
Tensione nominale AC (50 / 60 Hz)	48 V
Tipo di linea per limitatori di protezione da sovratensioni	Linea di energia AC
Versione	Versione 48 V
Versione dei poli	2

Tutti i tipi

Tutti i tipi

Tipo	Versione dei poli	Tensione massima continuativa AC	Tensione massima continuativa DC	Grado di protezione	N. art.	Quantità	Conf.
VF12-AC DC	2	13,5 V	18 V	IP20	5097453	Pezzo	1 Pezzo
VF24-AC/DC	2	34 V	46 V	IP20	5097607	Pezzo	1 Pezzo
VF48-AC/DC	2	60 V	80 V	IP20	5097615	Pezzo	1 Pezzo
VF60-AC/DC	2	80 V	110 V	IP20	5097623	Pezzo	1 Pezzo
VF110-AC DC	2	150 V	200 V	IP20	5097631	Pezzo	1 Pezzo
VF230-AC/DC	2	255 V	350 V	IP20	5097650	Pezzo	1 Pezzo
