Limitatore sovratensione, 2 poli, applicazioni HF, 24 V 2 | 19 | 28 | Morsetto

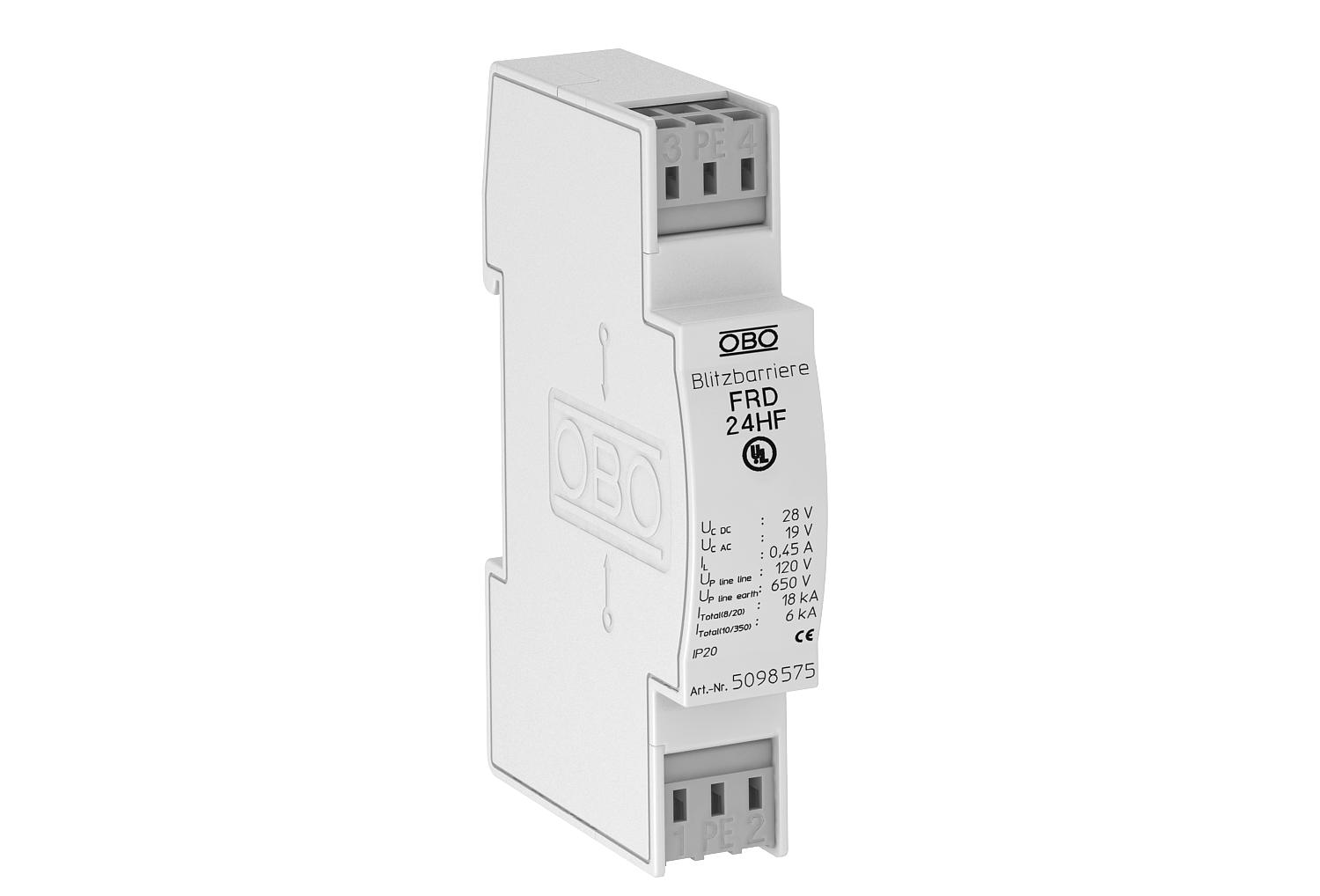

Limitatore sovratensione, 2 poli, applicazioni HF, 24 V

N. art. 5098575 | EAN 4012195578352

N. art. / Tipo

Numero poli	2

Tensione massima continuativa AC

Tensione massima continuativa DC

Sistema estraibile	Morsetto

Descrizione prodotto

Descrizione prodotto

Limitatore di sovratensione, per sistemi di misura, comando e regolazione.

• Protezione di base, media e alta

• Connessione di sicurezza a due livelli con elevata capacità di scarico della corrente da fulmine

• Elevata frequenza di trasmissione fino a 100 MHz

• Universale per tutti i sistemi Bus (ad es. Profibus)

• Morsetti ad innesto rapido

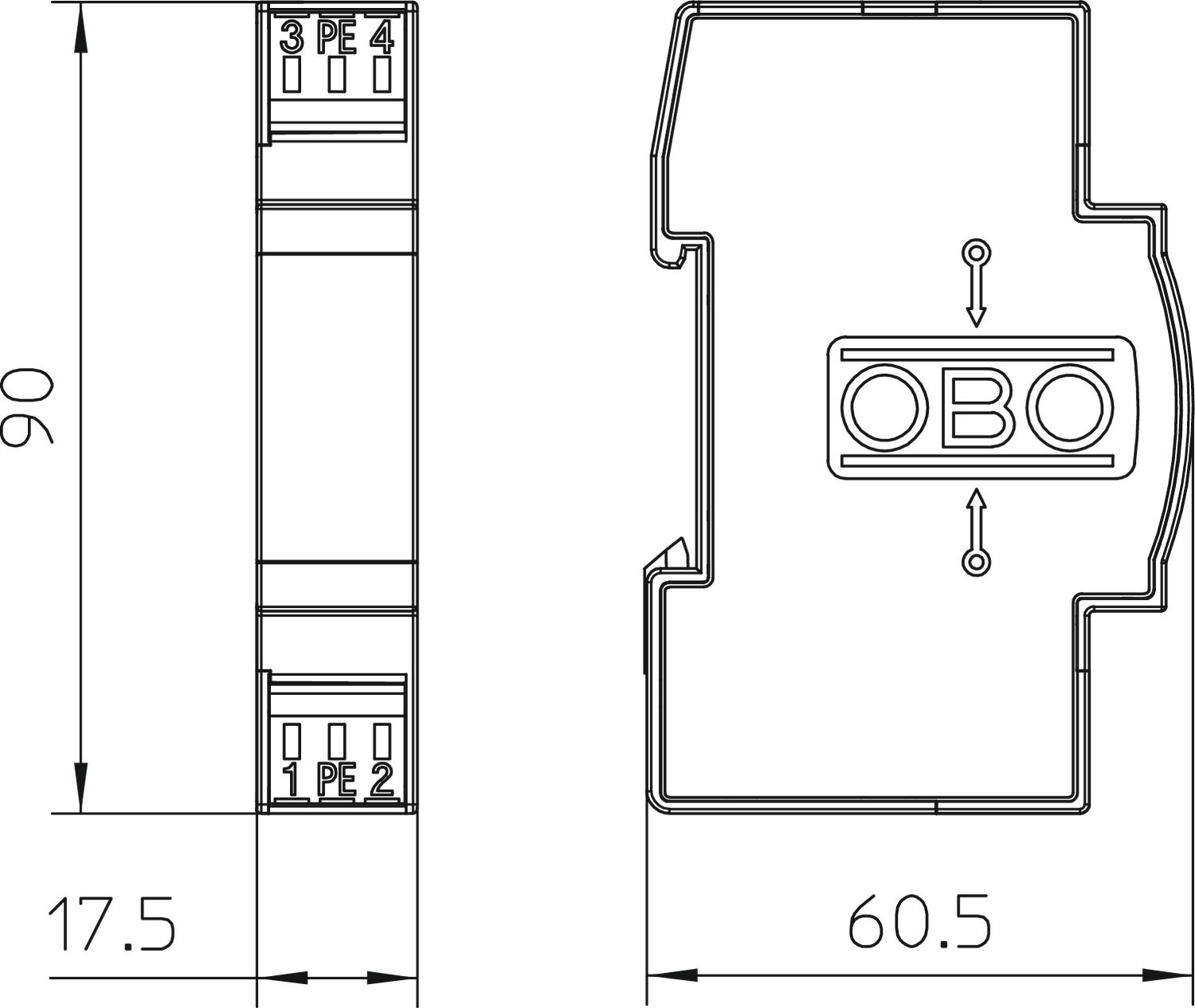

• Larghezza di montaggio compatta 17,5 mm

Applicazione: impiego universale su guida DIN

Dati tecnici

Dati tecnici

Attenuazione d’inserimento (insertion loss)	≤3 dB
Collegamento schermo	no
Contatto di segnalazione remota	no
Corrente di carico nominale AC	0,32 A
Corrente di carico nominale DC	0,45 A
Corrente impulsiva	3 kA
Corrente nominale di dispersione (8/20 µs)	9 kA
Corrente nominale di scarica totale (10/350)	D1: 6 kA
Corrente nominale di scarica totale (8/20)	18 kA
Dimensione	24V AC
Frequenza limite	100 MHz
Grado di protezione	IP20
Kategorie	Tipo 1+2+3 / D1+C2+C1
Livello di protezione (filo-filo)	<40 pF
Livello di protezione (filo-terra)	<40 pF
Livello di protezione filo - filo	<120 V
Livello di protezione filo - terra	<650 V
LPZ	0→3
Messa a terra con:	Morsetto
Modello EEx	no
Monitoraggio limitatore	no

Norma di prova	IEC 61643-21
Numero poli	2
Omologazioni	UL
Range di temperatura di esercizio max	80 °C
Range di temperatura di esercizio min.	-40 °C
Resistenza alla corrente impulsiva filo-filo	C2: 18 kV / 9 kA (8/20µs)
Resistenza alla corrente impulsiva filo-terra	C2: 18 kV / 9 kA (8/20µs)
Resistenza d'isolamento	>100 MΩ
Resistenza di serie per filo	2,2 Ω ± 10 %
Sezione attacco a più fili max	2,5 mm²
Sezione attacco a più fili min.	0,14 mm²
Sezione attacco flessibile max	2,5 mm²
Sezione attacco flessibile min.	0,14 mm²
Sezione attacco rigida max	2,5 mm²
Sezione attacco rigida min.	0,14 mm²
Sistema estraibile	Morsetto
SPD secondo IEC 61643-21	Classe I+II+III / D1+C2+C1
Tensione massima continuativa AC	19 V
Tensione massima continuativa DC	28 V
Tensione nominale	24 V
Unità di separazione TE (17,5 mm)	1

Tutti i tipi
