Limitatore di sovratensioni per sistemi LED - USM-LED 230
N. art. 5092480 | EAN 4012196035441
- Descrizione prodotto
-
Descrizione prodotto
Limitatore di sovratensione USM-LED 230 tipo 2+3 secondo DIN EN 61643-11 per reti 230/400V
Adatto alla protezione di illuminazione LED.
• Con indicatore ottico di funzionamento

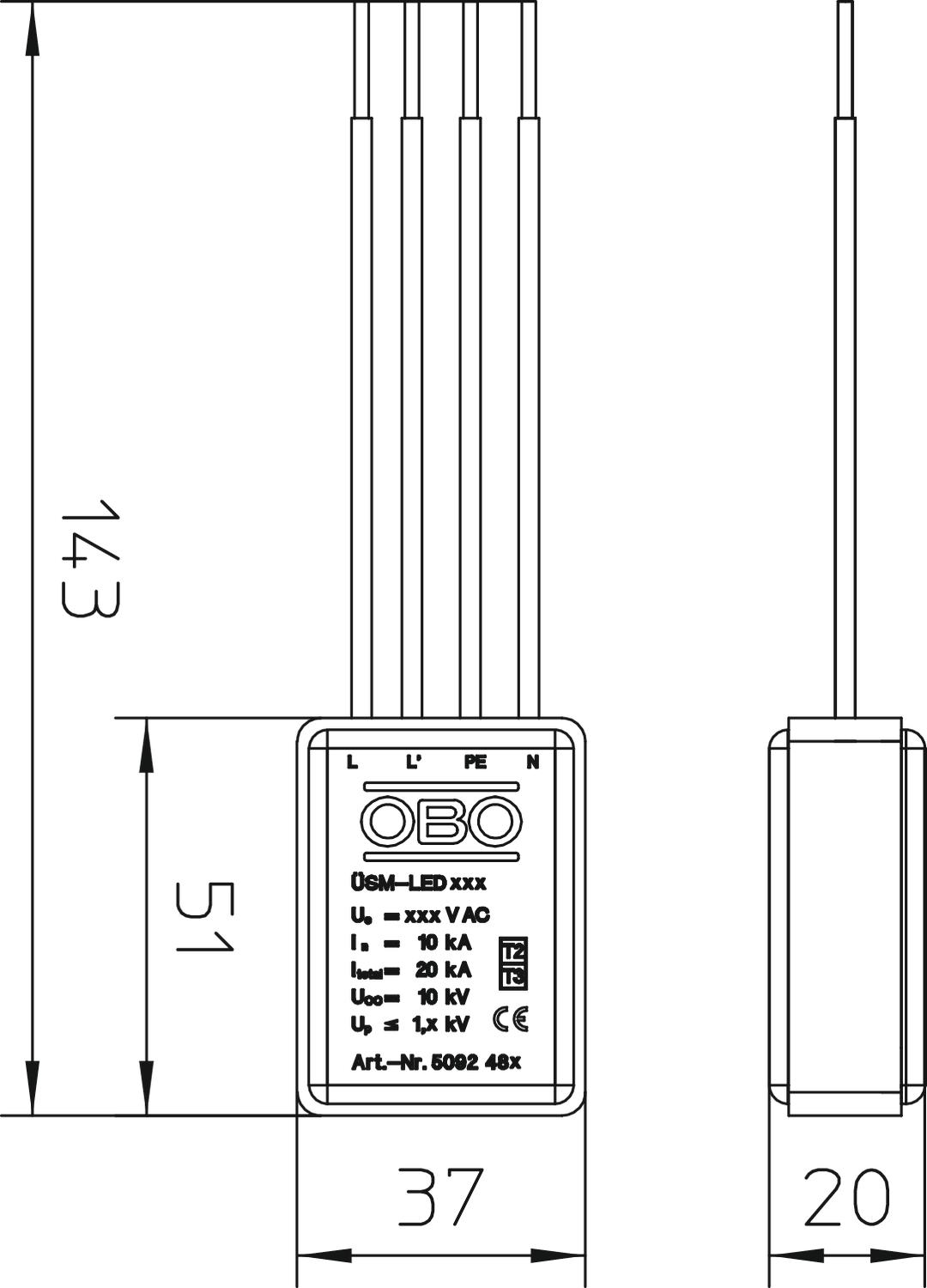

• Con dimensioni ridotte per l'impiego in spazi ridotti
• Protezione 1+NPE con 20kA massimi di capacità di scarica
• Riduzione della sovratensione sotto i 1300V o 1000V @ 5kA • Con o senza disattivazione delle luci in caso di guasto.
Impiego: universale per tutti i tipi di illuminazione e per la protezione delle utenze finali
Per la protezione da sovratensioni di apparecchi elettronici come per esempio luci a LED
-
- Dati tecnici
-
Dati tecnici
Classe di prova secondo la norma EN 61643-11 Tipo 2+3 Classe di prova tipo 2 sì Classe di prova tipo 3 sì Corrente nominale di dispersione (8/20 µs) 10 kA Corrente nominale di dispersione (8/20 µs) [L-N] 10 kA Corrente nominale di dispersione (8/20 µs) [N-PE] 10 kA Corrente nominale di scarica massima (8/20 μs) 20 kA Corrente nominale di scarica massima (8/20 μs) [L-N] 20 kA Corrente nominale di scarica massima (8/20 μs) [N-PE] 20 kA Dimensione 230V Forma della rete altro Fusibile a monte integrato no Grado di protezione IP20 LPZ 1→3 Lunghezza cavo di collegamento 0,09 m Massima potenza fusibile 16 A Modalità di montaggio altro OBO_Corrente di carico nominale (morsetto di ingresso/uscita) 16 A Segnalazione a distanza no Segnalazione sull'apparecchio Ottico SPD secondo IEC 61643-1 classe II+III Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione continua massima (L-N) 255 V Tensione continua massima (N-PE) 255 V Tensione massima continuativa AC 255 Tensione nominale AC (50 / 60 Hz) 230 V Versione 1+NPE Versione dei poli 1+N/PE Possibilità di collegamento
Corrente nominale di scarica (8/20 µs) [totale] 20 kA Livello di protezione [L-N] ≤1,3 Protezione massima da sovracorrente in rete 16 - Tutti i tipi
- Download
-
Scheda tecnica ÜSM-LED 230 / 5092480 , 0.20MB , pdfCatalogo Überspannungsschutz , 28.42MB , pdfDichiarazione di conformità ÜSM-LED 230 / 5092480 , 0.13MB , pdfREACH Dichiarazione di conformità ÜSM-LED 230 / 5092480 , 0.15MB , pdfRoHS Dichiarazione di conformità ÜSM-LED 230 / 5092480 , 0.15MB , pdfIstruzioni di installazione Istruzioni di installazione ÜSM-LED 230, ÜSM-LED 440 , 2.00MB , pdf
