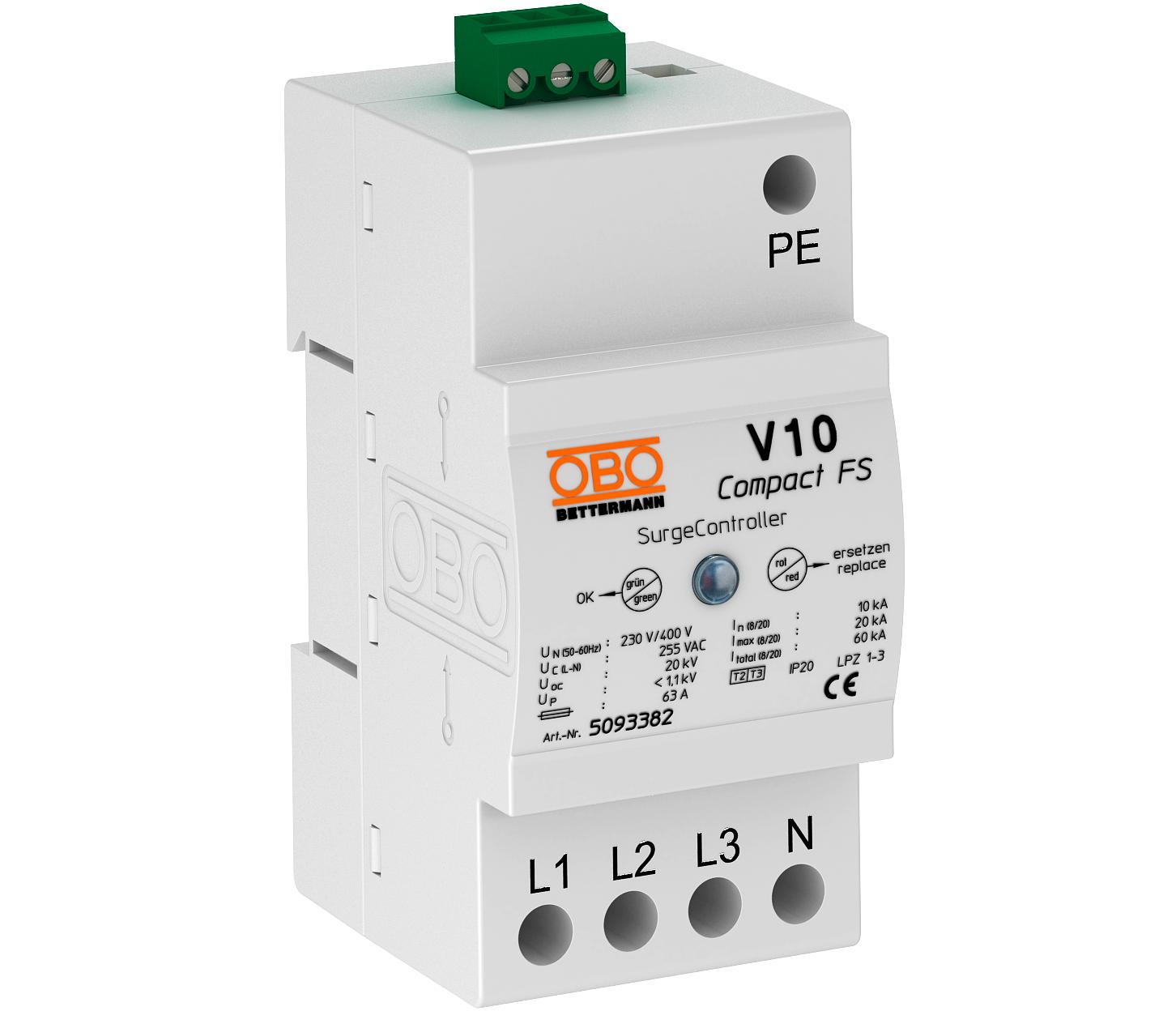

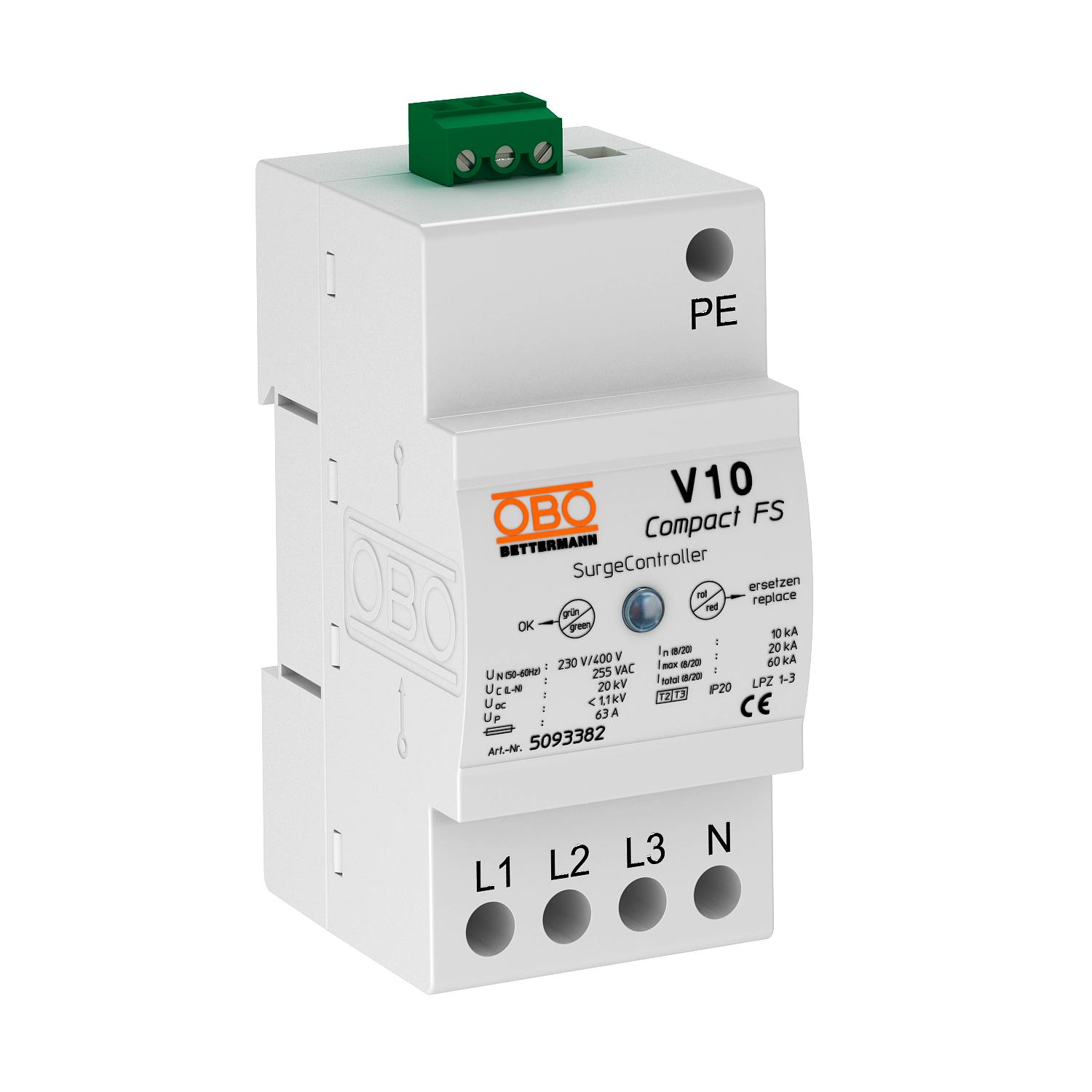

Limitatore di sovratensione V10 COMPACT-FS
N. art. 5093382 | EAN 4012196098583
- Descrizione prodotto
-
Descrizione prodotto
Limitatore di sovratensione, modulo compatto del tipo 2+3
• protezione da sovratensioni nei sottoquadri di distribuzione secondo VDE 0100-443 (IEC 60364-4-44)
• capacità di scarica fino a 60 kA (8/20) totale

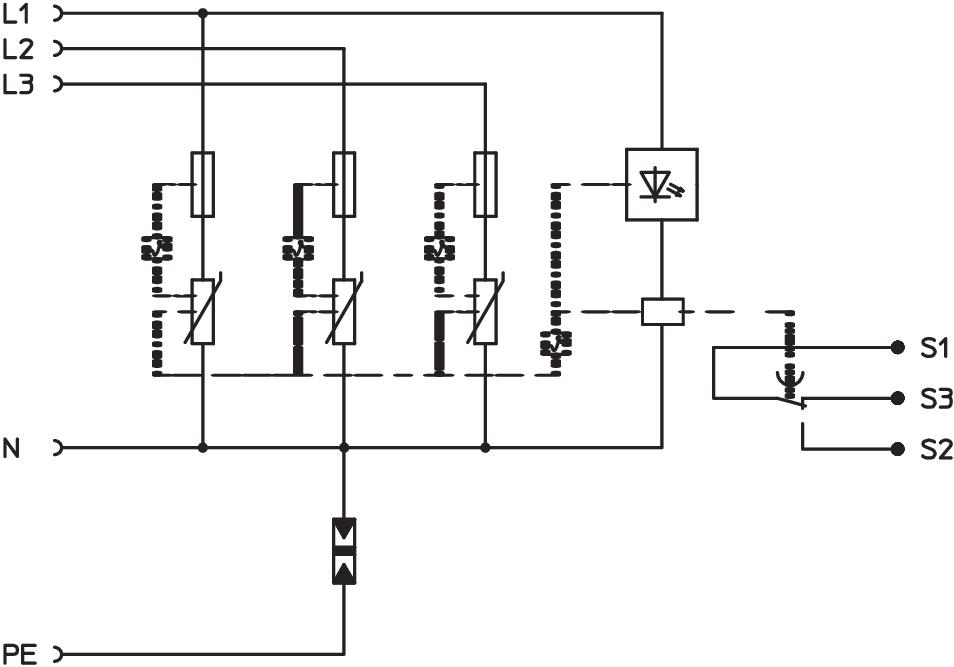

• soluzione 3+1 integrata per sistemi di rete TN e TT su modulo largo 45 mm
• tecnica per varistore ad alta potenza
• comprende unità di separazione termica e dinamica e indicatore ottico di funzionamento
• versione ... -FS con contatto di commutazione a potenziale zero per la segnalazione a distanza
Applicazione: industria, condomini e protezione di sistemi a corrente trifase.
-
- Dati tecnici
-
Dati tecnici
Capacità di estinzione della corrente susseguente (eff) [N-PE] 10,6 kA Classe di prova secondo la norma EN 61643-11 Tipo 2+3 Classe di prova tipo 2 sì Classe di prova tipo 3 sì Corrente nominale di dispersione (8/20 µs) 10 kA Corrente nominale di scarica massima (8/20 μs) 20 kA Dimensione 255V Forma della rete altro Forma della rete TN sì Forma della rete TN-C-S sì Forma della rete TN-S sì Forma della rete TT sì Fusibile a monte integrato no Grado di protezione IP20 LPZ 1→3 Massima potenza fusibile 63 A Modalità di montaggio Profilato Omega 35 mm Segnalazione a distanza sì Segnalazione sull'apparecchio Ottico Sezione del conduttore flessibile (a filo sottile) min. 10 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 10 mm² SPD secondo IEC 61643-1 classe II+III Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione massima continuativa AC 255 Tensione nominale AC (50 / 60 Hz) 230 V Tipo di linea per limitatori di protezione da sovratensioni Linea di energia AC Versione 1+NPE Versione dei poli 3+N/PE Possibilità di collegamento
Contatti FM In scambio Corrente nominale di scarica (8/20 µs) [totale] 60 kA Protezione massima da sovracorrente in rete 63 Sezione rigida del conduttore (cavo pieno/a treccia) min. 2,5 mm² - Tutti i tipi
