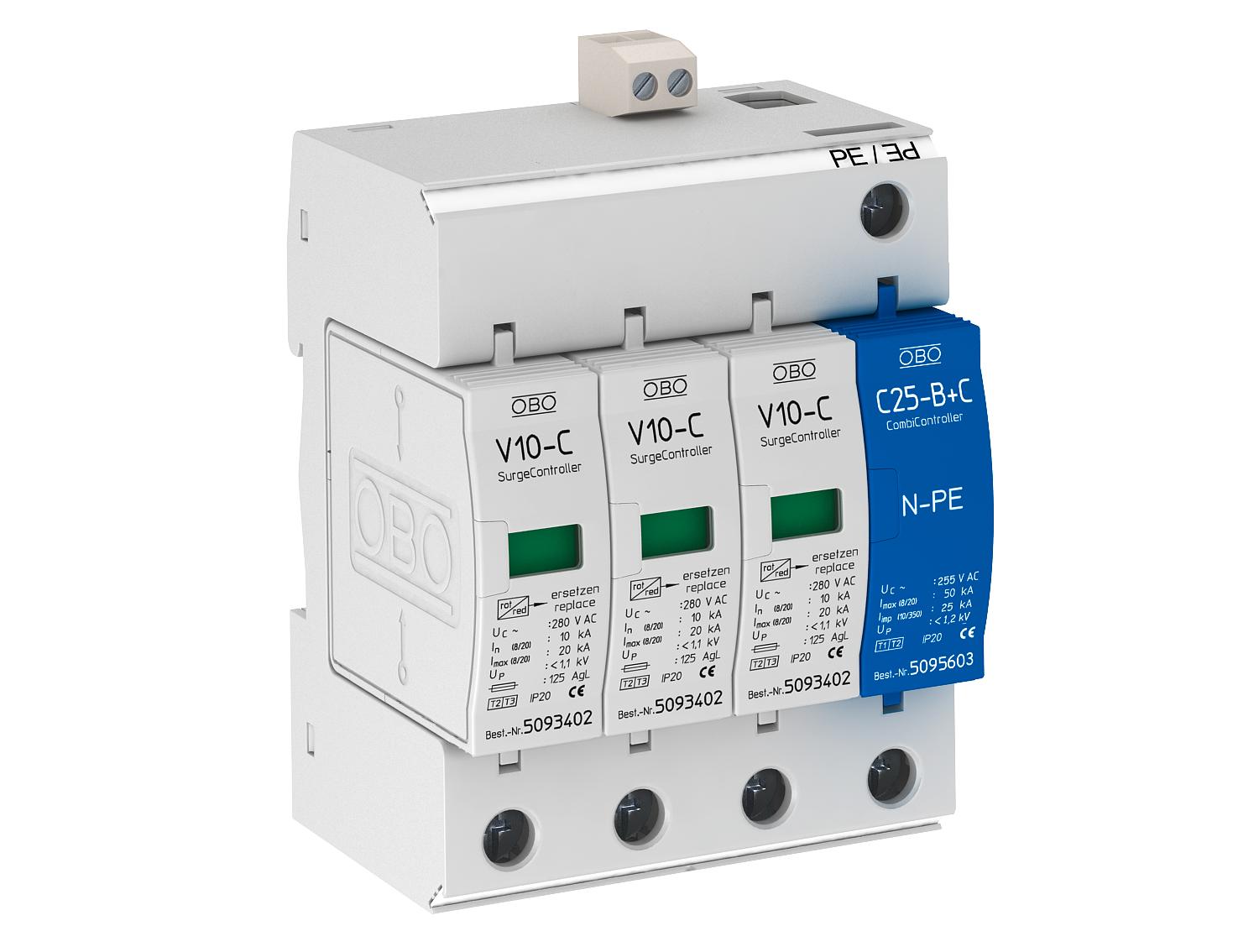

Limitatore di sovratensione V10-C 3+NPE+FS
N. art. 5094931 | EAN 4012195363941
- Descrizione prodotto
-
Descrizione prodottoLimitatore di sovratensione tipo 2+3
• Unità completa composta da parte superiore e parte inferiore, preassemblate e pronte per il collegamento
• Adatto per sistemi di rete TN-S e TT
• Parte superiore innestabile, e separabile dalla parte inferiore senza utensili
• Comprende unità di separazione termica e dinamica
• Con indicatore ottico d'errore
• Elevata conducibilità elettrica con lunga durata di vita
• Collegamenti contrassegnati
Esempi d'impiego: condomini, case monofamiliari e industria
-
- Dati tecnici
-
Dati tecnici
Classe di prova secondo la norma EN 61643-11 Tipo 2+3 Classe di prova tipo 2 sì Corrente nominale di dispersione (8/20 µs) 10 kA Corrente nominale di dispersione (8/20 µs) [L-N] 10 kA Corrente nominale di dispersione (8/20 µs) [N-PE] 30 kA Corrente nominale di scarica (8/20 µs) [totale] 40 kA Corrente nominale di scarica massima (8/20 μs) 20 kA Dimensione 280V Forma della rete altro Forma della rete TN sì Forma della rete TN-C-S sì Forma della rete TN-S sì Forma della rete TT sì Grado di protezione IP20 LPZ 1→3 Massima potenza fusibile 125 A Modalità di montaggio Profilato Omega 35 mm Protezione massima da sovracorrente in rete 125 Scarico no Segnalazione a distanza no Segnalazione sull'apparecchio Ottico Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 2,5 mm² SPD secondo IEC 61643-1 classe II+III Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione massima continuativa AC 280 V Tensione nominale AC (50 / 60 Hz) 230 V Versione dei poli 3+N/PE - Tutti i tipi
- Download
-
Scheda tecnica V10-C 3+NPE+FS / 5094931 , 0.25MB , pdfREACH Dichiarazione di conformità V10-C 3+NPE+FS / 5094931 , 0.12MB , pdfRoHS Dichiarazione di conformità V10-C 3+NPE+FS / 5094931 , 0.12MB , pdfPer questo prodotto non sono disponibili voci di capitolato
