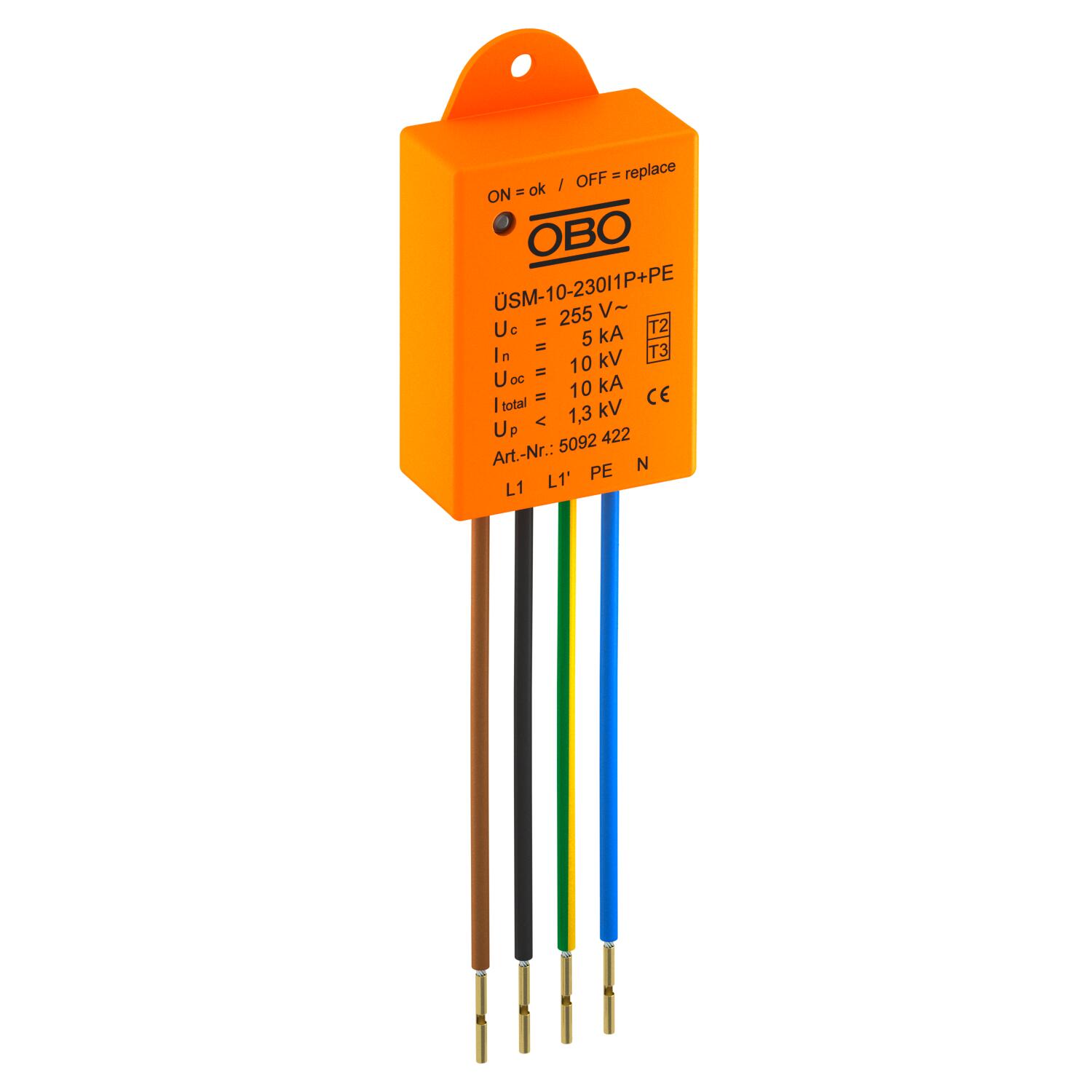

Limitatore di sovratensione ÜSM-10-230I1P+PE
N. art. 5092422 | EAN 4012196426720
- Descrizione prodotto
-
Descrizione prodotto
Limitatore di sovratensione tipo 2+3 secondo DIN EN 61643-11 per reti 230/400V.
Concepito per la protezione degli apparecchi elettronici, come ad esempio i driver LED.
• con visualizzazione delle funzioni e disinserimento del circuito di potenza in caso di guasto del dispositivo di protezione dalle sovratensioni
• dimensioni ridotte per montaggio in scatole di connessione aste o davanti al driver
• uso nella testa della lampada a LED davanti al driver LED elettronico
• circuito di protezione con capacità massima di scarico corrente di 10kA
• riduzione della sovratensione a meno di 1300V (livello di protezione)
• per luci LED con collegamento PE
Applicazione: in cassette per la giunzione die cavi, scatole di derivazione, condotti per cavi e sistemi sotto pavimento
Per la protezione da sovratensioni di apparecchi elettronici come per esempio luci a LED
-
- Dati tecnici
-
Dati tecnici
Classe di prova secondo la norma EN 61643-11 Tipo 2+3 Classe di prova tipo 2 sì Classe di prova tipo 3 sì Corrente nominale di dispersione (8/20 µs) 5 kA Corrente nominale di dispersione (8/20 µs) [L-N] 5 kA Corrente nominale di dispersione (8/20 µs) [N-PE] 5 kA Corrente nominale di scarica massima (8/20 μs) 10 kA Corrente nominale di scarica massima (8/20 μs) [L-N] 10 kA Corrente nominale di scarica massima (8/20 μs) [N-PE] 10 kA Dimensione 230V Grado di protezione IP20 Livello di protezione filo - filo 1300 V Livello di protezione filo - terra 1300 V LPZ 1→2 Lunghezza cavo di collegamento 0,09 m Massima potenza fusibile 16 A Modalità di montaggio altro OBO_Corrente di carico nominale (morsetto di ingresso/uscita) 16 A Segnalazione sull'apparecchio Ottico SPD secondo IEC 61643-1 classe II+III Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione continua massima (L-N) 255 V Tensione continua massima (N-PE) 255 V Tensione massima continuativa AC 255 Tensione nominale AC (50 / 60 Hz) 230 V Versione 1 polo + NPE Versione dei poli 1+N/PE Misure

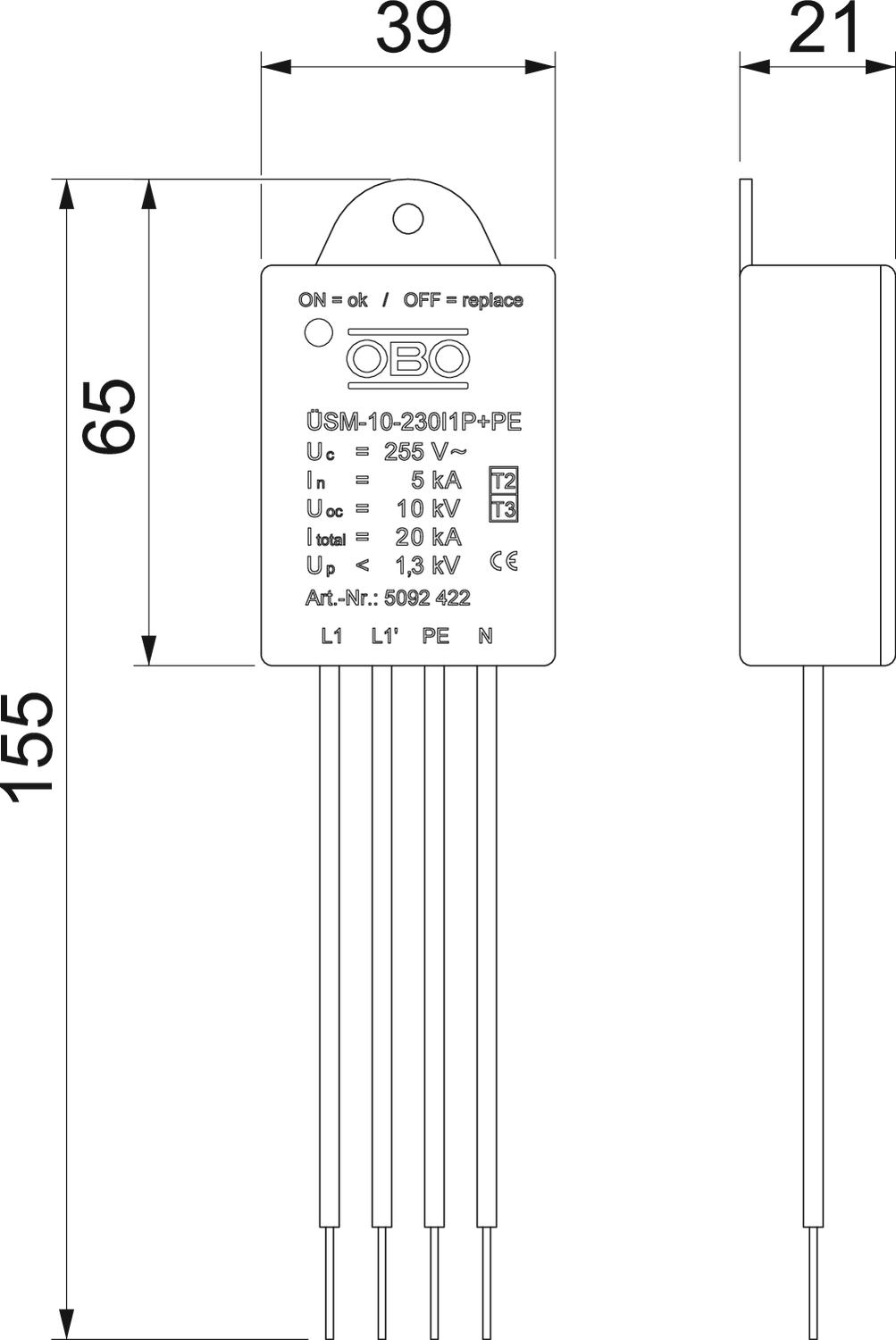

Altezza 21 mm Larghezza 40 mm Lunghezza 155 mm Possibilità di collegamento
Corrente nominale di scarica (8/20 µs) [totale] 10 kA Livello di protezione complessivo [L-PE] 1300 kV Livello di protezione [L-N] ≤1300 Protezione massima da sovracorrente in rete 16 - Tutti i tipi
