Limitatore di sovratensione per connessione BNC, maschio/femmina 1 | 130 | 185 | BNC

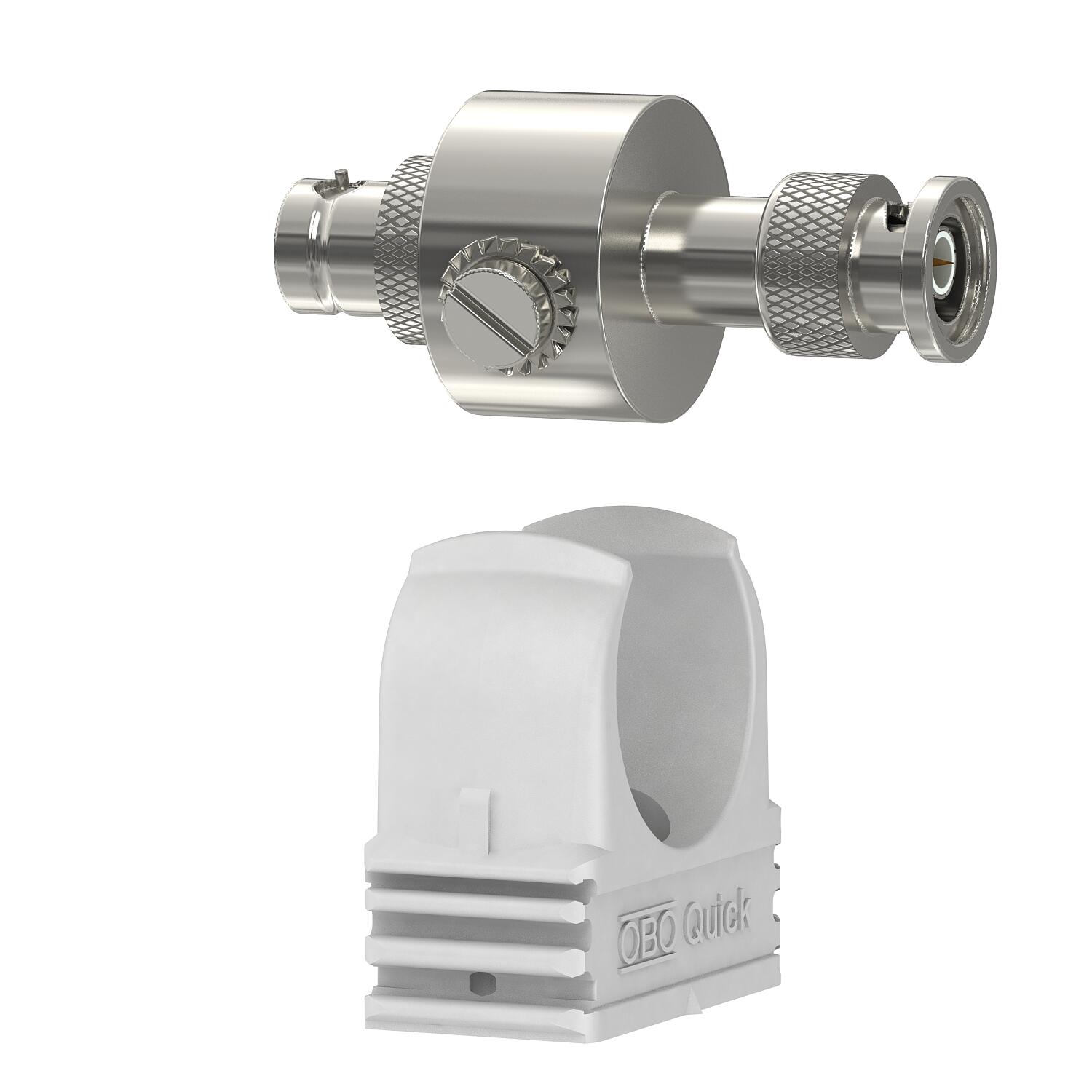

Limitatore di sovratensione per connessione BNC, maschio/femmina

N. art. 5093252 | EAN 4012195391036

N. art. / Tipo

Numero poli	1

Tensione massima continuativa AC	130 V

Tensione massima continuativa DC	185 V

Sistema estraibile	BNC

Descrizione prodotto

Descrizione prodotto

Limitatore di sovratensione per linea dati coassiale

• Protezione di base

• Elevata capacità di carico corrente impulsiva 2 x 2,5 kA (10/350)

• Montaggio semplice (connettore intermedio), m = spina, w = presa

• Combinazioni di connessione differenti

• Con connettore BNC

• Comportamento di trasmissione ottimale

• Comprende fascette Quick OBO M25 per un'installazione facilitata

Dati tecnici

Dati tecnici

Attenuazione d’inserimento (insertion loss)	≤0,95 dB
Attenuazione segnale	≥14 dB
Collegamento schermo	sì
Contatto di segnalazione remota	no
Corrente di carico nominale AC	7 A
Corrente di carico nominale DC	10 A
Corrente impulsiva	2,5 kA
Corrente nominale di scarica totale (10/350)	D1: 5 kA
Corrente nominale di scarica totale (8/20)	10 kA
Dimensione	130V
Frequenza limite	2200 MHz
Grado di protezione	IP40
Impedenza caratteristica	50 Ω
Kategorie	Tipo 1+2 / D1+C2
Livello di protezione	<800 V
Livello di protezione (filo-filo)	<40 pF
Livello di protezione (filo-terra)	<20 pF
Livello di protezione filo - filo	<800 V

Livello di protezione filo - terra	<800 V
LPZ	0→2
Modello EEx	no
Monitoraggio limitatore	no
Norma di prova	IEC 61643-21
Numero poli	1
Range di temperatura di esercizio max	80 °C
Range di temperatura di esercizio min.	-40 °C
Resistenza alla corrente impulsiva filo-filo	C2: 10 kV / 5 kA (8/20µs)
Resistenza alla corrente impulsiva filo-terra	C2: 10 kV / 5 kA (8/20µs)
Resistenza d'isolamento	>1 GΩ
Schermatura	diretto
Segnalazione sull'apparecchio	Nessuna
Sistema estraibile	BNC
SPD secondo IEC 61643-21	Classe I+II / D1+C2
Tensione massima continuativa AC	130 V
Tensione massima continuativa DC	185 V
Tipo di linea per limitatori di protezione da sovratensioni	Linea dati COAX
