Kit pressacavi con controdado | | M32 x 1,5 | no | arancio; RAL 2003

Kit pressacavi con controdado

N. art. 7205666 | EAN 4012196028269

N. art. / Tipo

Filettatura

Guarnizione multiforo	no

Colore	arancio; RAL 2003

Descrizione prodotto

Descrizione prodotto

Pressacavo robusto con tipologia costruttiva a dado cieco e filettatura di raccordo metrica secondo IEC 423, incluso controdado premontato.

Per esigenze di tenuta elevate. Scarico di trazione, protezione antitorsione e tenuta sull'intero campo di serraggio. Anello di tenuta in policloroprene / gomma acrilonitrile-butadiene. Alette di tenuta pressofuse posizionate sull'adattatore, non è necessario alcun anello di guarnizione.

Testato VDE secondo DIN EN 50262, grado di protezione IP 68 a 5 bar 1 h.

Per il mantenimento funzionale elettrico secondo DIN 4102 parte 12 in combinazione con le scatole di derivazione serie FireBox T.

Colore: arancione pastello.

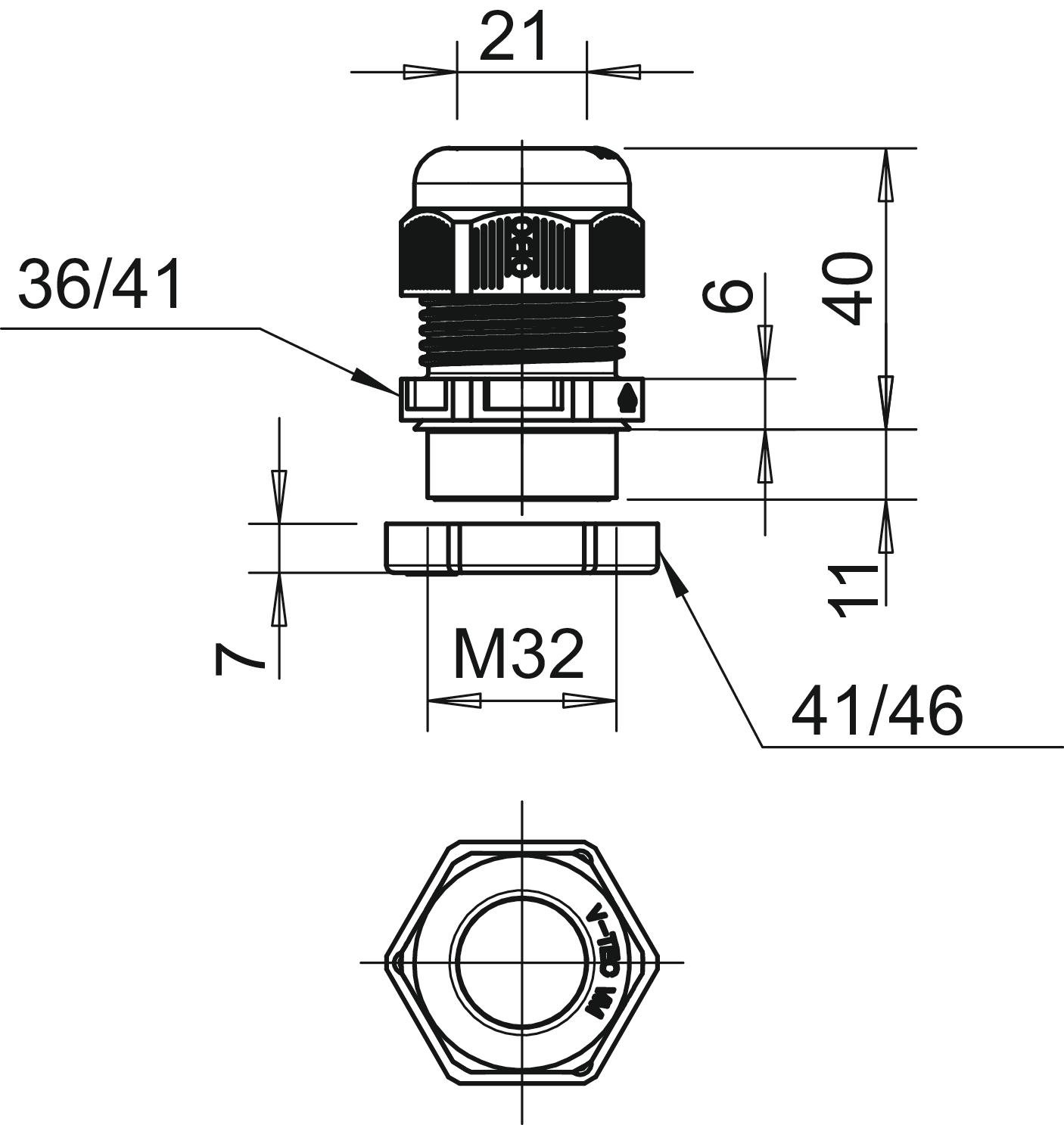

Dati tecnici

Dati tecnici

Apertura chiave	36
Apertura di chiave 1	36 mm
Apertura di chiave 2	41 mm
Area di tenuta D max	21 mm
Area di tenuta D min.	15 mm
Collegamento a vite divisibile	no
Colore	arancio; RAL 2003
Con controdado	sì
Dimensione e	41 mm
Dimensione	M32
Dimensione E1 (mm)	41 mm
Dimensione E2	46 mm
Dimensione G	M32 x 1,5 mm
Dimensione L max.	40 mm
Dimensione L min.	29 mm
Dimensione L1	11 mm
Dimensione L2	6 mm
Dimensione L3	7 mm
Filettatura	M32 x 1,5

Grado di protezione	IP68
Guarnizione multiforo	no
Lunghezza filettatura	11 mm
Materiale	Poliammide
Momento torcente instabile	7,5 Nm
Passo filettatura	1,5 mm
per zone con gas esplosivi	senza
per zone con polveri esplosive	senza
Per zone esplosive	senza
Possibilità di scarico di trazione	sì
Pressacavo per cavo piatto	no
Priva di alogeni	sì
Protezione antiriflesso	no
Range di temperatura di esercizio max	65 °C
Range di temperatura di esercizio min.	-20 °C
Resistente agli urti	no
Rinforzato con fibre di vetro	no
tagliafiamma	secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C
Tipo filettatura	metrica

Tutti i tipi

Tutti i tipi

Tipo	Filettatura	Guarnizione multiforo	Colore	N. art.	Quantità	Conf.
V-TEC VM16+ OR	M16 x 1,5	no	arancio; RAL 2003	7205657	Pezzo	10 Pezzo
V-TEC VM20+ OR	M20 x 1,5	no	arancio; RAL 2003	7205660	Pezzo	10 Pezzo
V-TEC VM25+ OR	M25 x 1,5	no	arancio; RAL 2003	7205663	Pezzo	10 Pezzo
V-TEC VM32+ OR	M32 x 1,5	no	arancio; RAL 2003	7205666	Pezzo	10 Pezzo
V-TEC VM40+ OR	M40 x 1,5	no	arancio; RAL 2003	7205669	Pezzo	10 Pezzo
