Inserto di riduzione, metrica 9 | 16 | 20

morepic-1

morepic-2

Inserto di riduzione, metrica

N. art. 2029566 | EAN 4012195360605

N. art. / Tipo

Dimensione D1

Dimensione D2

Adatto per filettatura metrica

Descrizione prodotto

Descrizione prodotto

Inserto di riduzione del pressacavo V TEC VM e V TEC VM L.

Dati tecnici

Dati tecnici

Adatto per filettatura metrica	20
Area di tenuta D max	9 mm
Area di tenuta D min.	4 mm
Colore	nero
Diametro esterno	16 mm
Diametro interno	9 mm
Dimensione H	9,3 mm

Dimensione	M20
Dimensione D1	9 mm
Dimensione D2	16 mm
Materiale	Elastomero
Priva di alogeni	no
Spessore	9,3 mm
Versione	altro

Tutti i tipi

Tutti i tipi

Tipo	Dimensione D1	Dimensione D2	Adatto per filettatura metrica	N. art.	Quantità	Conf.
107CR VM 12	5 mm	8,9 mm	12	2029560	Pezzo	50 Pezzo
107CR VM 16	7 mm	12,7 mm	16	2029563	Pezzo	50 Pezzo
107CR VM 20	9 mm	16 mm	20	2029566	Pezzo	50 Pezzo
107CR VM 25	13 mm	20,7 mm	25	2029569	Pezzo	50 Pezzo
107CR VM 32	16 mm	25,7 mm	32	2029572	Pezzo	25 Pezzo
107CR VM 40	23 mm	33,7 mm	40	2029575	Pezzo	25 Pezzo
107CR VM 50	29 mm	41,7 mm	50	2029578	Pezzo	25 Pezzo
107CR VM 63	40 mm	54,8 mm	63	2029581	Pezzo	25 Pezzo

Download

Scheda tecnica 107CR VM 20 / 2029566 , 0.17MB , pdf

Catalogo Connection and routing systems , 40.76MB , pdf

Dichiarazione di conformità UE Dichiarazione di conformità UE ,

Download

Dichiarazione di conformità UE Dichiarazione di conformità UE ,

Download

REACH Dichiarazione di conformità 107CR VM 20 / 2029566 , 0.12MB , pdf

Download

RoHS Dichiarazione di conformità 107CR VM 20 / 2029566 , 0.12MB , pdf

Download

Istruzioni di montaggio Istruzioni di montaggio V-TEC VM.. ..x.. , 2.00MB , pdf

Download

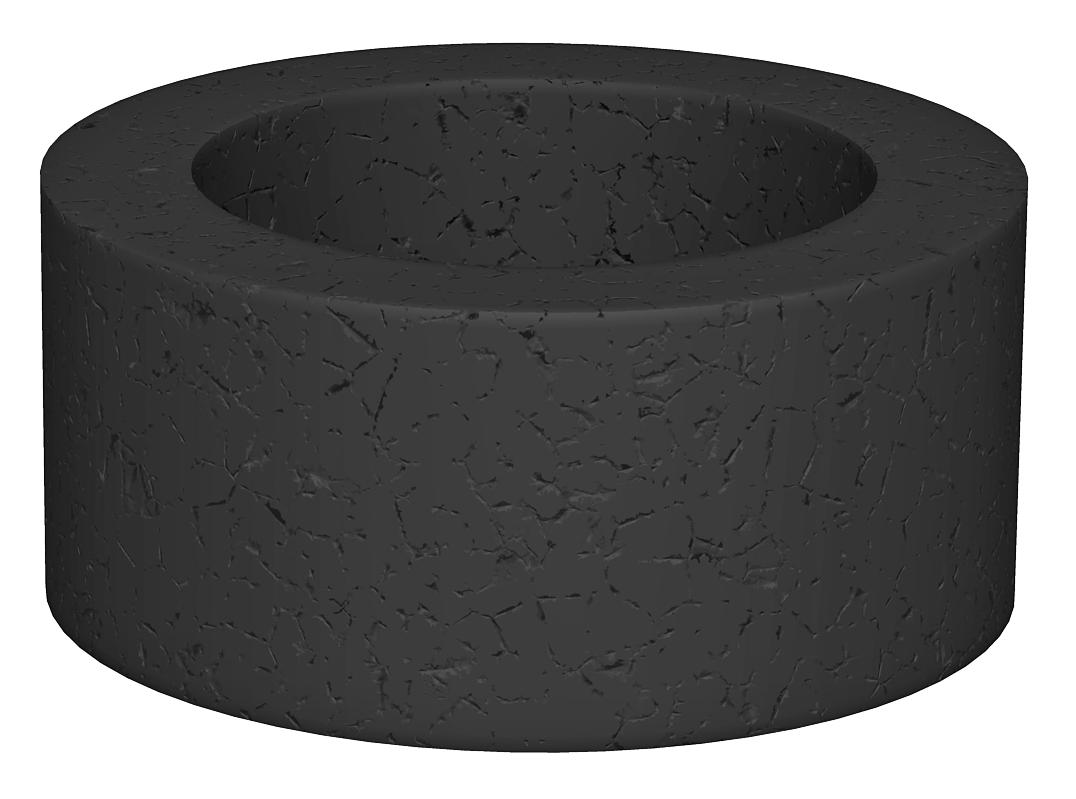

Grafico prodotto 107CR VM 20 / 2029566, 50.81 kB, jpg

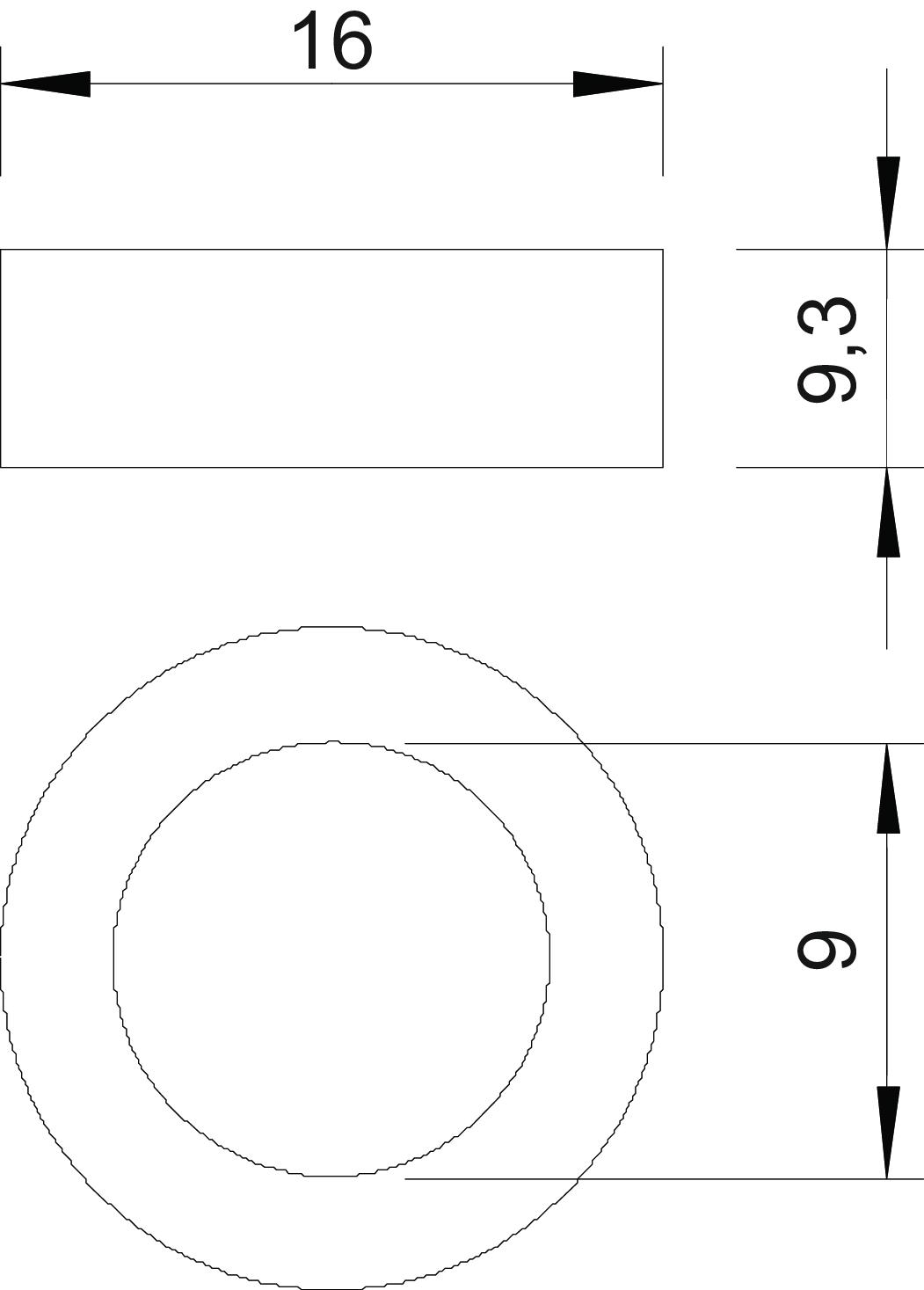

Disegno quotato 107CR VM 20 / 2029566, 48.88 kB, jpg
