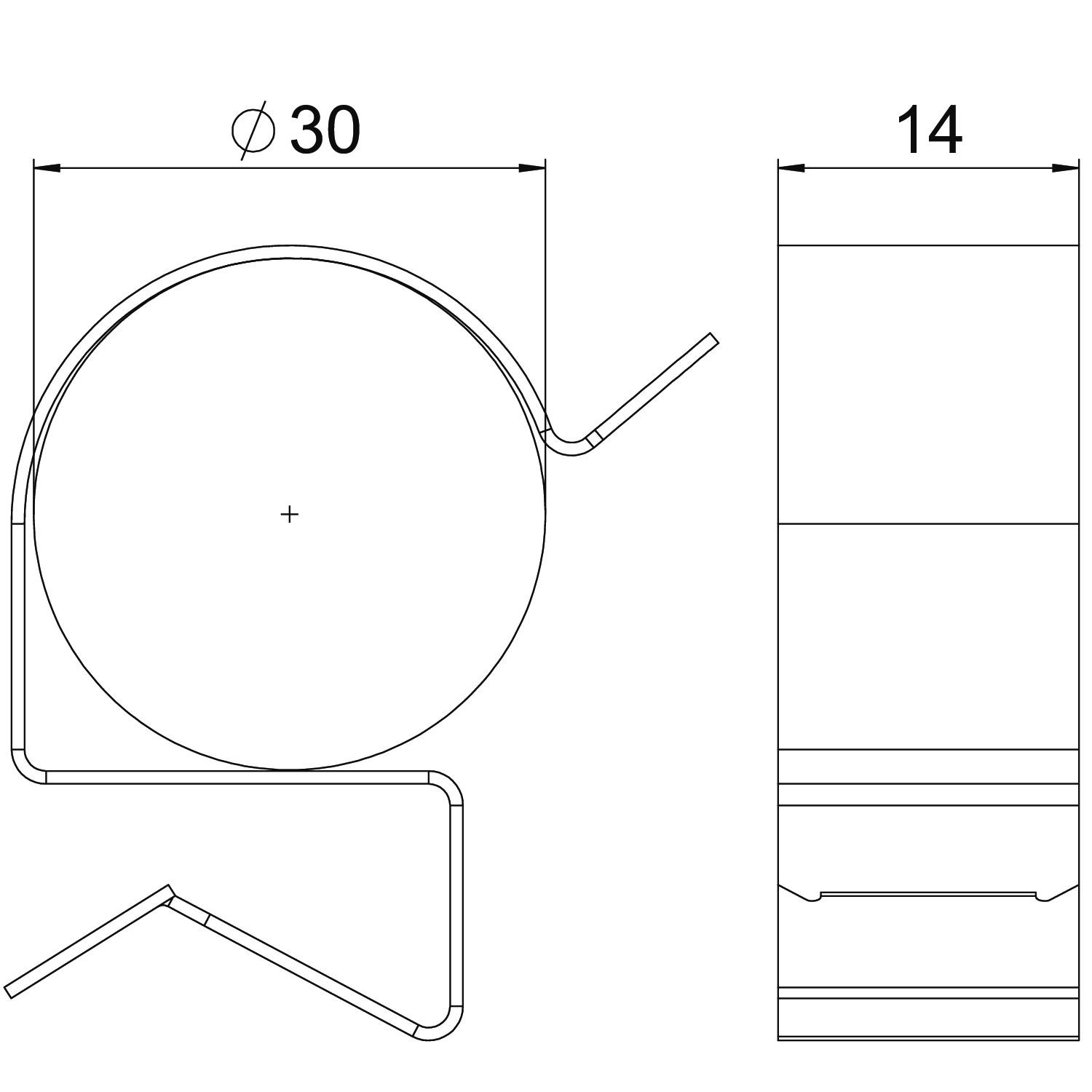

Graffa di supporto per cavi 34 | 14 | 37 | 25 | 30 | | | 7,5 | 12
morepic-1 morepic-2

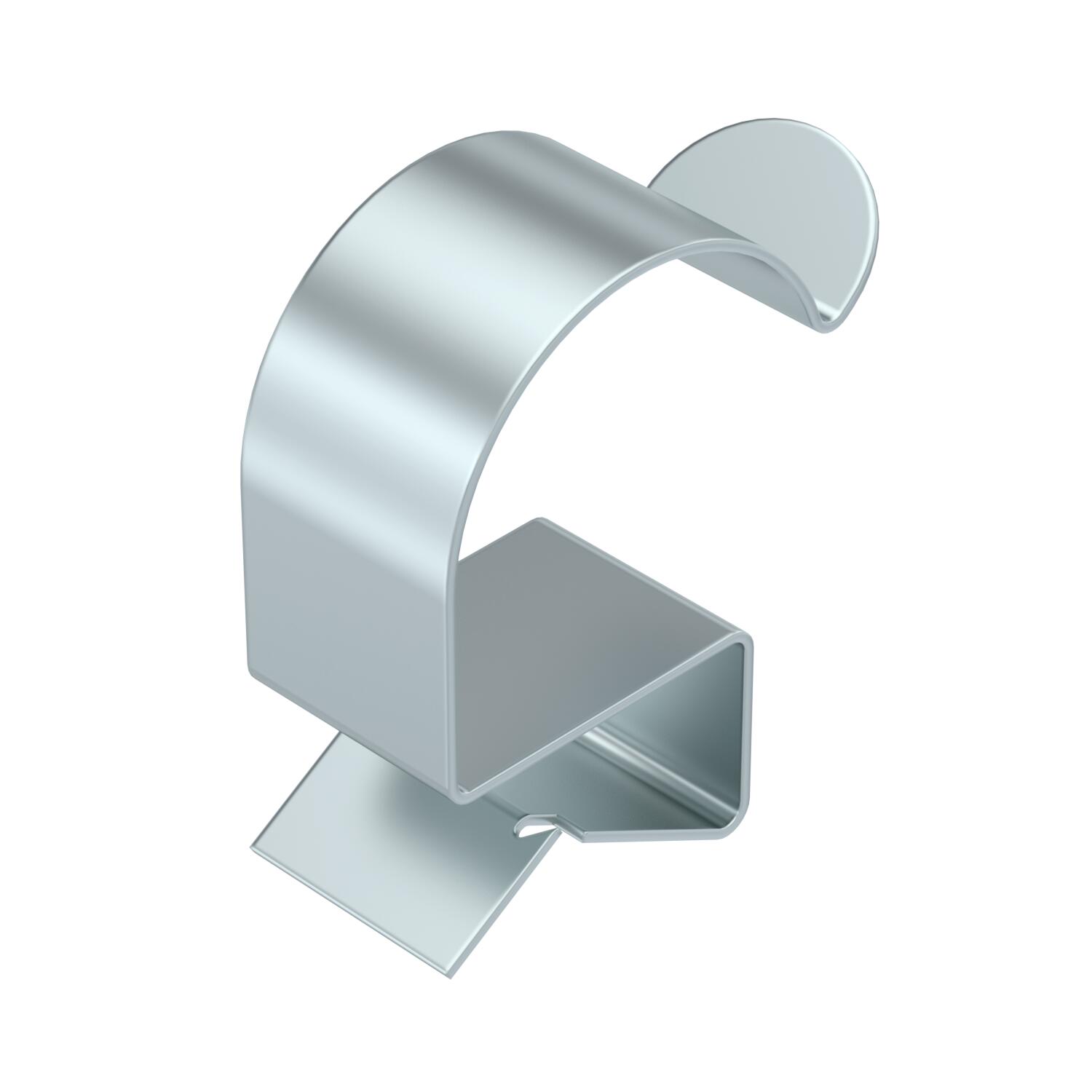

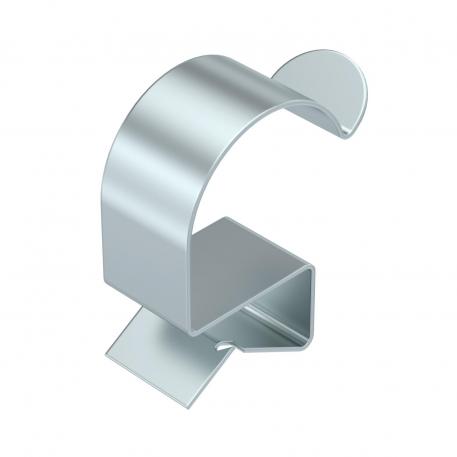

Graffa di supporto per cavi

N. art. 1488531 | EAN 4012197383466

14 mm
Descrizione prodotto
Descrizione prodotto
Clip per putrella, adatta al fissaggio del cavo. Morsetto fissaggio cavo, aperto lateralmente. Fissaggio a putrella in acciaio tramite innesto.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Misure

Altezza 37 mm
Cerniera regolabile no
Con cerniera no
Diametro tubo/cavo max 30 mm
Diametro tubo/cavo min. 25 mm
Dimensione 7,5-12mm
Larghezza 14 mm
Lunghezza 34 mm
Maß W 14 mm
Materiale Acciaio
Spessore flangia F max 12 mm
Spessore flangia F min. 7,5 mm
Super- ficie Lamella di zinco
Tipo di fissaggio raccordo
Tipo/componenti di collegamento Tubo/cavo
Tutti i tipi

Tutti i tipi

Tipo Lunghezza Larghezza Altezza Diametro tubo/cavo min. Diametro tubo/cavo max Spessore flangia F min. Spessore flangia F max N. art. Quantità Conf.
SCC 1-4 D5,5 15 mm 14 mm 14 mm 4 mm 5 mm 1 mm 4 mm 1488451
100 Pezzo
SCC 1-4 D7 17 mm 14 mm 15 mm 6 mm 7 mm 1 mm 4 mm 1488453
100 Pezzo
SCC 1-4 D9 17 mm 14 mm 16 mm 8 mm 9 mm 1 mm 4 mm 1488455
100 Pezzo
SCC 1-4 D11 19 mm 14 mm 17 mm 10 mm 11 mm 1 mm 4 mm 1488457
100 Pezzo
SCC 1-4 D14 23 mm 14 mm 21 mm 12 mm 14 mm 1 mm 4 mm 1488461
100 Pezzo
SCC 1-4 D18 25 mm 14 mm 22 mm 15 mm 18 mm 1 mm 4 mm 1488465
100 Pezzo
SCC 1-4 D24 27 mm 14 mm 25 mm 19 mm 24 mm 1 mm 4 mm 1488469
100 Pezzo
SCC 1-4 D30 33 mm 14 mm 33 mm 25 mm 30 mm 1 mm 4 mm 1488473
100 Pezzo
SCC 4-7,5 D5,5 14 mm 14 mm 16 mm 4 mm 5 mm 4 mm 7,5 mm 1488481
100 Pezzo
SCC 4-7,5 D7 18 mm 14 mm 18 mm 6 mm 7 mm 4 mm 7,5 mm 1488483
100 Pezzo
SCC 4-7,5 D9 17 mm 14 mm 20 mm 8 mm 9 mm 4 mm 7,5 mm 1488485
100 Pezzo
SCC 4-7,5 D11 19 mm 14 mm 21 mm 10 mm 11 mm 4 mm 7,5 mm 1488487
100 Pezzo
SCC 4-7,5 D14 21 mm 14 mm 22 mm 12 mm 14 mm 4 mm 7,5 mm 1488491
100 Pezzo
SCC 4-7,5 D18 24 mm 14 mm 27 mm 15 mm 18 mm 4 mm 7,5 mm 1488495
100 Pezzo
SCC 4-7,5 D24 28 mm 14 mm 29 mm 19 mm 24 mm 4 mm 7,5 mm 1488501
100 Pezzo
SCC 4-7,5 D30 33 mm 14 mm 33 mm 25 mm 30 mm 4 mm 7,5 mm 1488505
100 Pezzo
SCC 7,5-12 D5,5 18 mm 14 mm 21 mm 4 mm 5 mm 7,5 mm 12 mm 1488510
100 Pezzo
SCC 7,5-12 D7 19 mm 14 mm 18 mm 6 mm 7 mm 7,5 mm 12 mm 1488511
100 Pezzo
SCC 7,5-12 D9 18 mm 14 mm 23 mm 8 mm 9 mm 7,5 mm 12 mm 1488513
100 Pezzo
SCC 7,5-12 D11 19 mm 14 mm 24 mm 10 mm 11 mm 7,5 mm 12 mm 1488515
100 Pezzo
SCC 7,5-12 D14 21 mm 14 mm 25 mm 12 mm 14 mm 7,5 mm 12 mm 1488519
100 Pezzo
SCC 7,5-12 D18 24 mm 14 mm 28 mm 15 mm 18 mm 7,5 mm 12 mm 1488523
100 Pezzo
SCC 7,5-12 D24 28 mm 14 mm 32 mm 19 mm 24 mm 7,5 mm 12 mm 1488527
100 Pezzo
SCC 7,5-12 D30 34 mm 14 mm 37 mm 25 mm 30 mm 7,5 mm 12 mm 1488531
100 Pezzo
