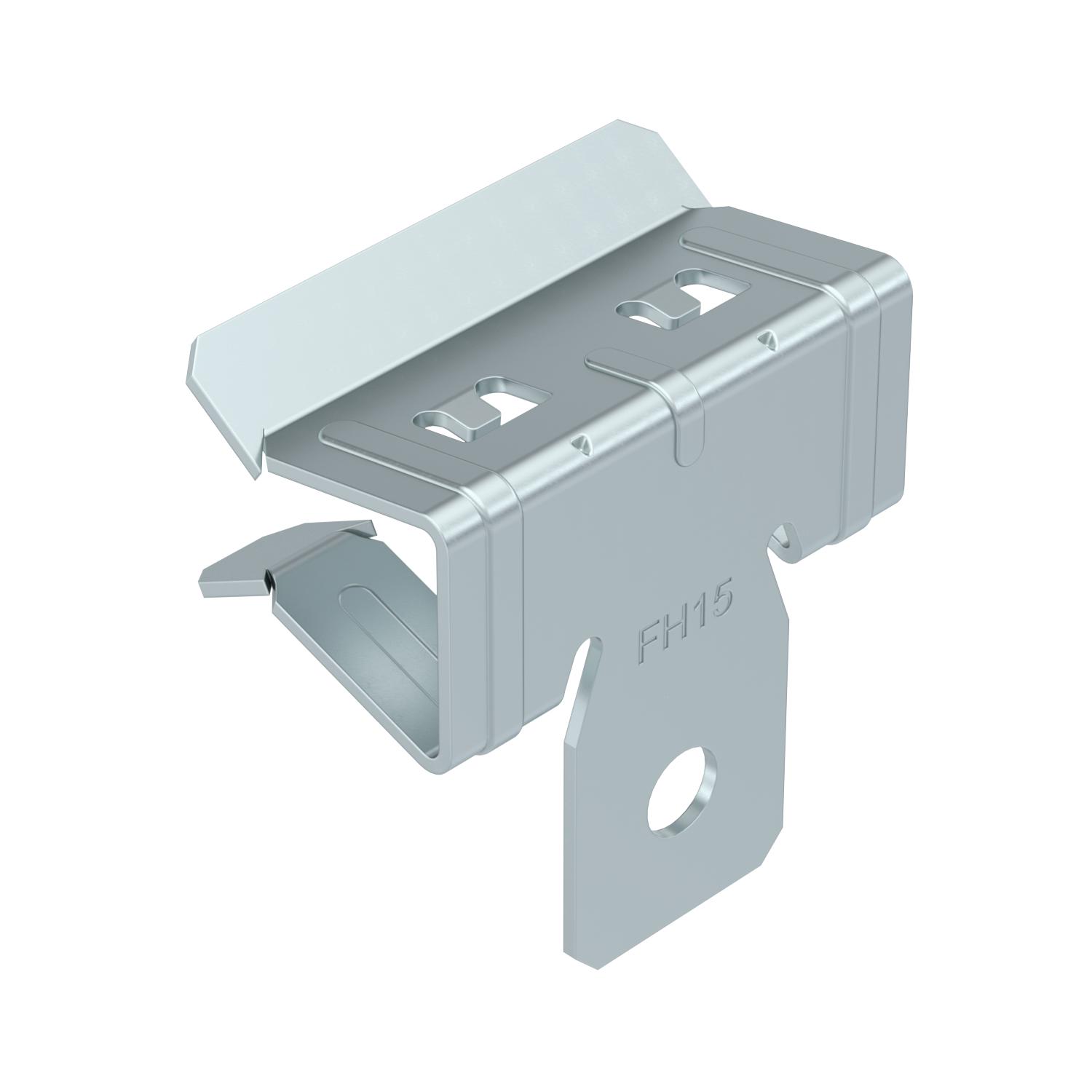

Graffa di supporto, con foro di fissaggio

N. art. / Tipo

Lunghezza

Larghezza

Altezza

Dimensione L

Spessore flangia F min.

Spessore flangia F max

Descrizione prodotto

Descrizione prodotto

Support clamp with drill hole for individual mounting solutions, e.g. to accept S hooks or chains. Fastening through knocking onto steel girders.

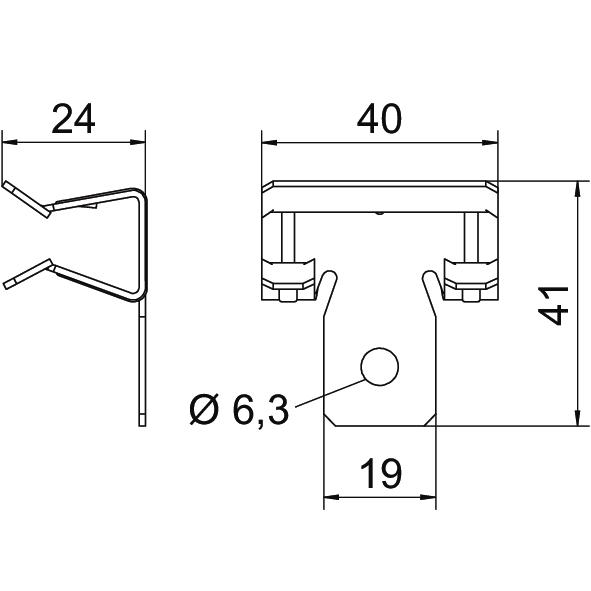

Dati tecnici

Lunghezza	41 mm
Maß W	40 mm
Materiale	Acciaio
Spessore flangia F max	15 mm
Spessore flangia F min.	10 mm
Super- ficie	Lamella di zinco
Tipo di fissaggio	raccordo
Tipo/componenti di collegamento	Foro

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Dimensione L	Spessore flangia F min.	Spessore flangia F max	N. art.	Quantità	Conf.
SCVH 1,5-4	27 mm	28 mm	15 mm	27 mm	1,5 mm	4 mm	1488261	Pezzo	100 Pezzo
SCVH 4-10	35 mm	40 mm	23 mm	35 mm	4 mm	10 mm	1488263	Pezzo	100 Pezzo
SCVH 10-15	41 mm	40 mm	24 mm	41 mm	10 mm	15 mm	1488265	Pezzo	100 Pezzo
SCVH 15-20	41 mm	40 mm	24 mm	41 mm	15 mm	20 mm	1488267	Pezzo	100 Pezzo
