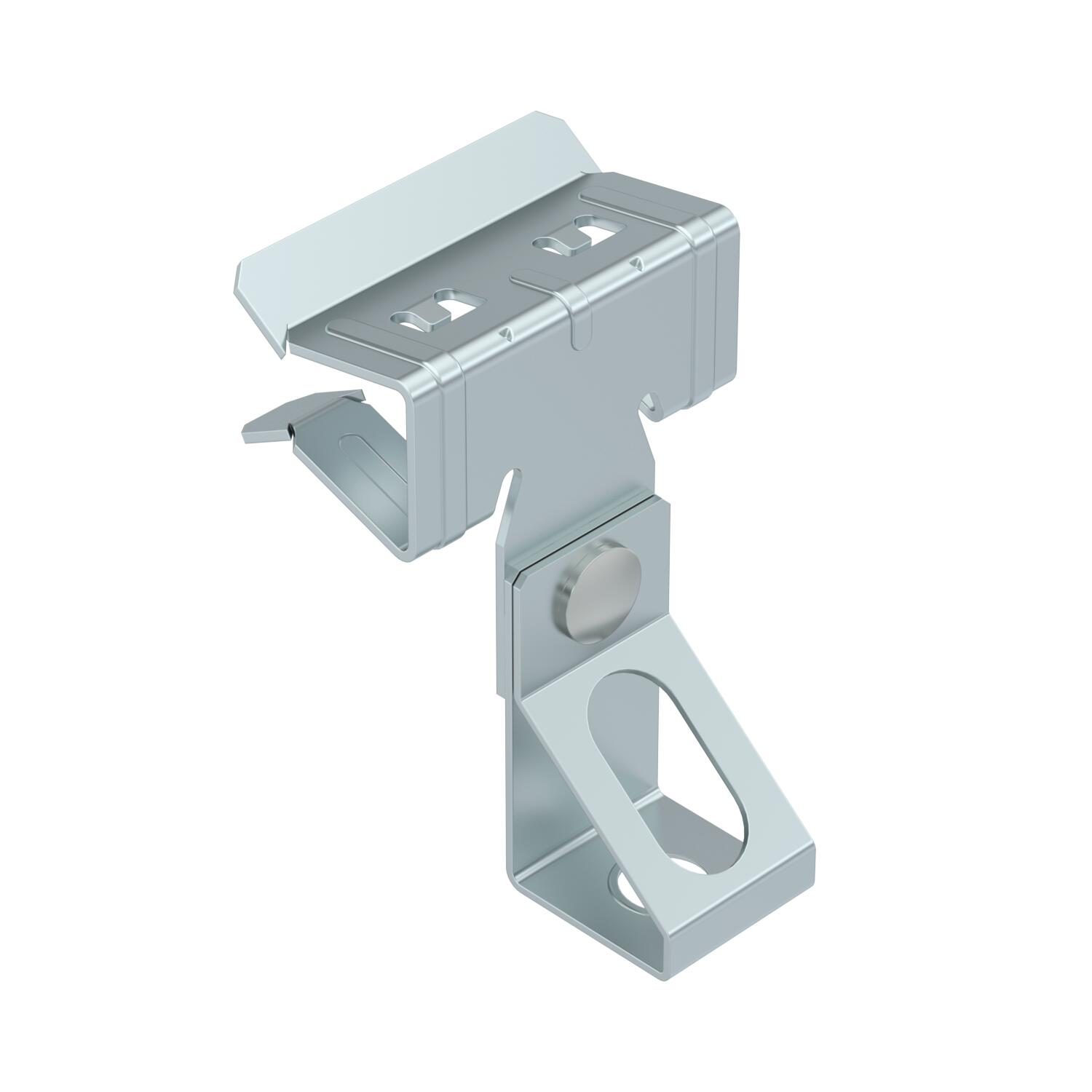

Graffa di supporto con attacco per asta filettata

N. art. / Tipo

Lunghezza

Larghezza	40 mm

Altezza

Dimensione L

Spessore flangia F min.

Spessore flangia F max

Descrizione prodotto

Descrizione prodotto

Clip per putrella, adatta a specifiche soluzioni di fissaggio tramite l'utilizzo di aste filettate. Fissaggio a putrella in acciaio tramite innesto.

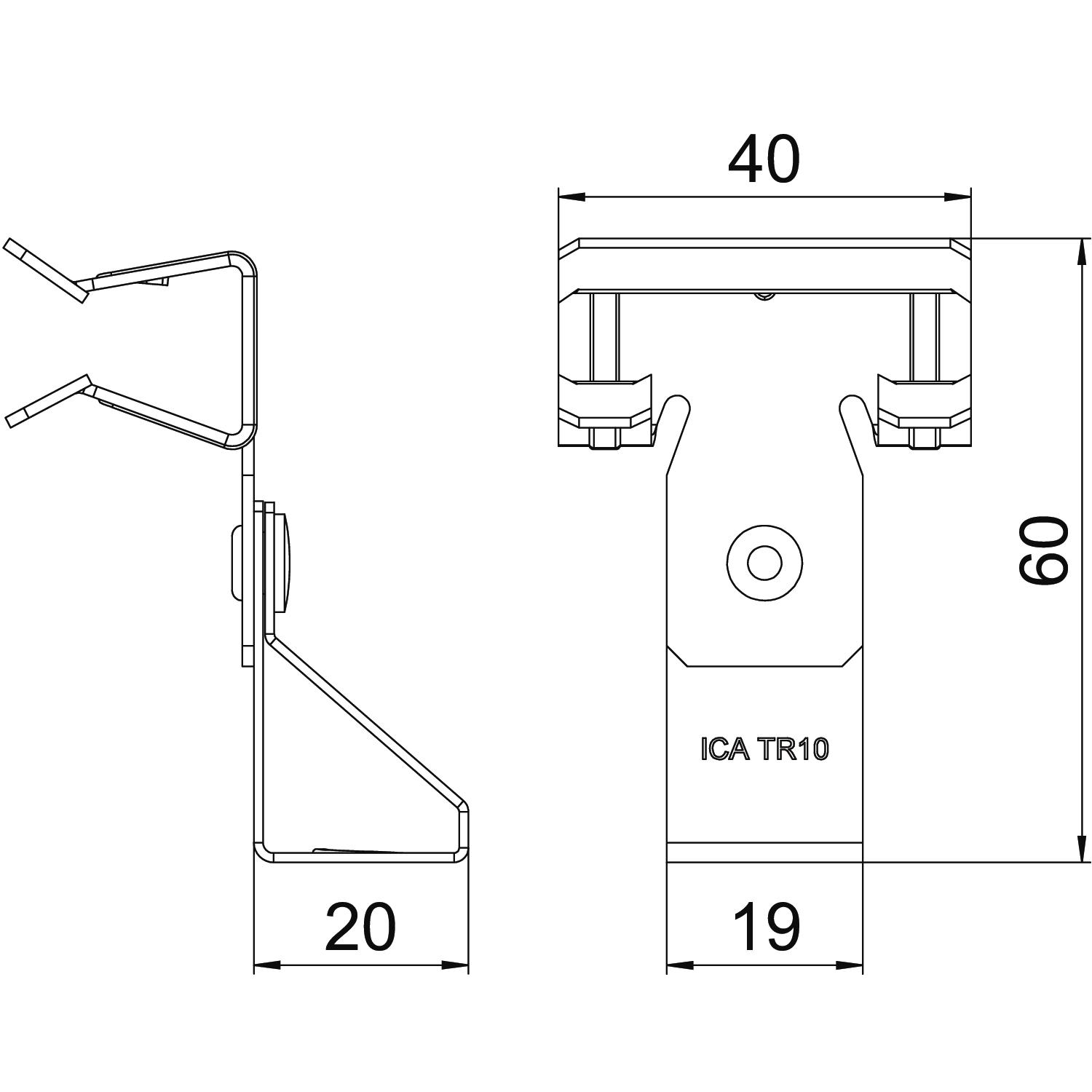

Dati tecnici

Lunghezza	60 mm
Materiale	Acciaio
Spessore flangia F max	15 mm
Spessore flangia F min.	10 mm
Super- ficie	Lamella di zinco
Tipo di fissaggio	raccordo
Tipo/componenti di collegamento	Filettatura

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Dimensione L	Spessore flangia F min.	Spessore flangia F max	N. art.	Quantità	Conf.
SCTR 4-10 M6	54 mm	40 mm	43 mm	54 mm	4 mm	10 mm	1488321	Pezzo	50 Pezzo
SCTR 10-15 M6	60 mm	40 mm	44 mm	60 mm	10 mm	15 mm	1488323	Pezzo	50 Pezzo
SCTR 4-10 M8	54 mm	40 mm	44 mm	54 mm	4 mm	10 mm	1488325	Pezzo	50 Pezzo
SCTR 10-15 M8	60 mm	40 mm	45 mm	60 mm	10 mm	15 mm	1488327	Pezzo	50 Pezzo
SCTR 4-10 M10	54 mm	40 mm	44 mm	54 mm	4 mm	10 mm	1488329	Pezzo	50 Pezzo
SCTR 10-15 M10	60 mm	40 mm	45 mm	60 mm	10 mm	15 mm	1488331	Pezzo	50 Pezzo
