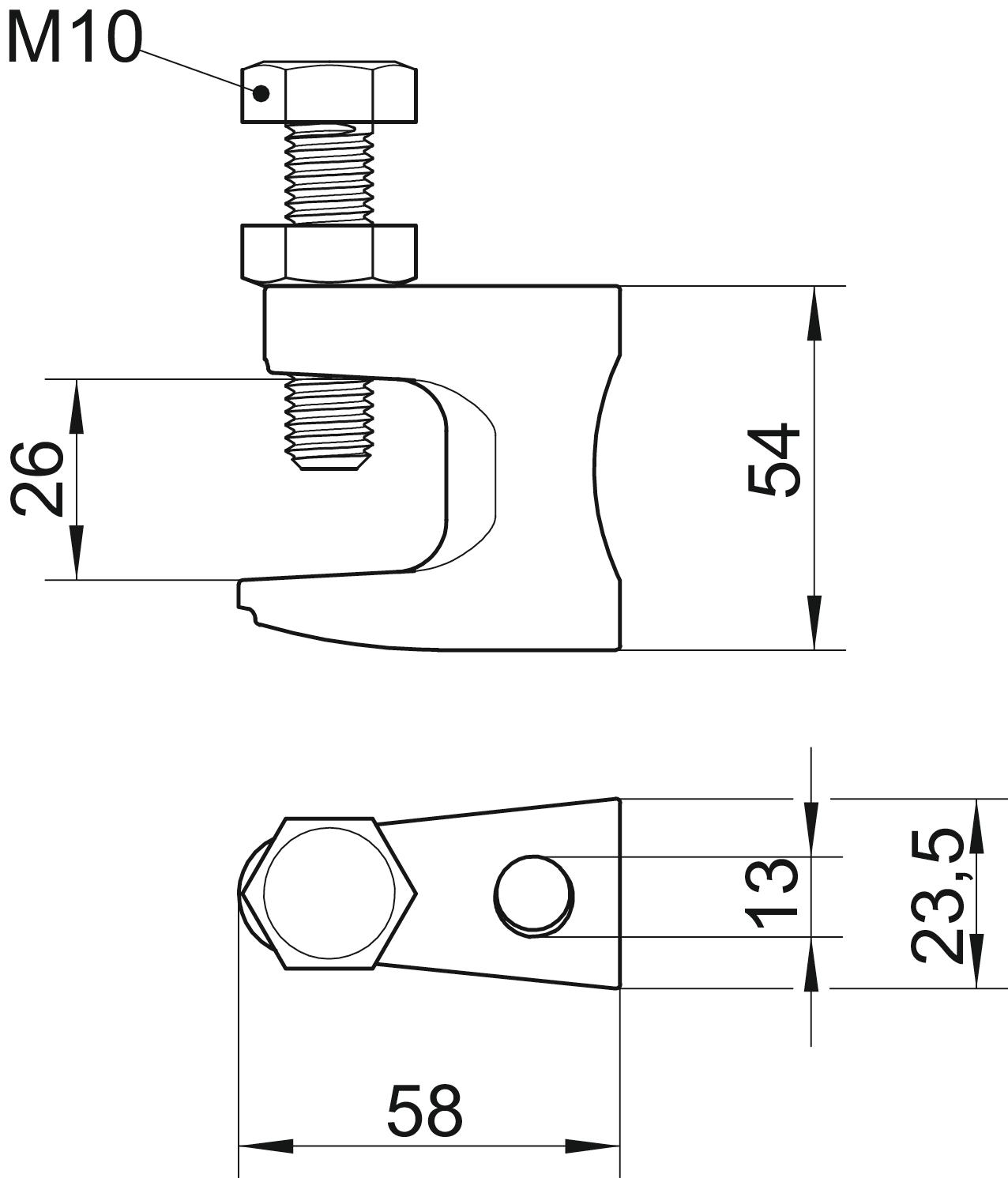

Graffa di supporto a vite, con foro passante 58 | 23,5 | 54 | | | | 26 | 13 | 3,5 | M10
morepic-1 morepic-2 video-1

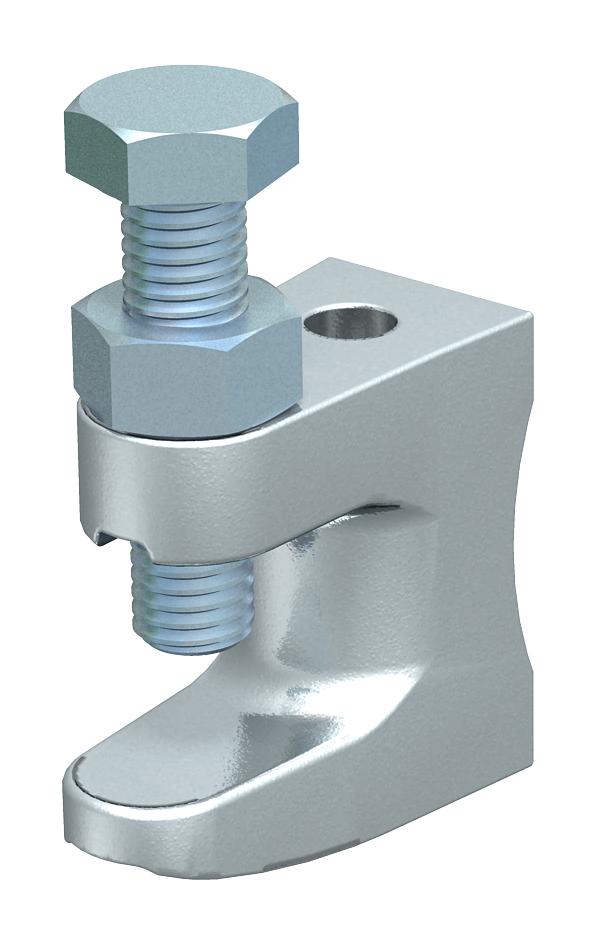

Graffa di supporto a vite, con foro passante

N. art. 1488031 | EAN 4012195150978

Descrizione prodotto
Descrizione prodotto
Con foro passante.

Coppia di serraggio
max.: 21 Nm
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Misure

Altezza 54 mm
Carico di rottura 3,5 kN
Cerniera regolabile no
Con cerniera no
Dimensione H 54 mm
Dimensione 0-26mm
Dimensione B 23,5 mm
Dimensione D 13 mm
Dimensione F 26 mm
Dimensione G (mm) M10
Dimensione L 58 mm
Filettatura M10
Filettatura metrica 10
Foro di fissaggio 13 mm
Larghezza 23,5 mm
Lunghezza 58 mm
Materiale Fuso temprato
Max. Coppia di serraggio 21 Nm
Spessore flangia F max 26 mm
Tipo di fissaggio avvitare
Tipo/componenti di collegamento Foro
Tutti i tipi

Tutti i tipi

Tipo Lunghezza Larghezza Altezza Spessore flangia F max Foro di fissaggio Carico di rottura Filettatura N. art. Quantità Conf.
FL 1 TG 38 mm 19 mm 35 mm 18 mm 9 mm 1,2 kN M8 1488015
50 Pezzo
FL 2 TG 44 mm 21 mm 42 mm 20 mm 11 mm 2,5 kN M10 1488023
50 Pezzo
FL 3 TG 58 mm 23,5 mm 54 mm 26 mm 13 mm 3,5 kN M10 1488031
25 Pezzo
Download

Download

Dichiarazione di conformità UE FL 3 TG / 1488031 , 0.06MB , pdf
Download
REACH Dichiarazione di conformità FL 3 TG / 1488031 , 0.12MB , pdf
Download
RoHS Dichiarazione di conformità FL 3 TG / 1488031 , 0.12MB , pdf
Download

FL 3 TG / 1488031
Download
