Graffa di supporto a vite, con foro passante 44 | 21 | 42 | | | | 20 | 11 | 2,5 | M10
morepic-1 morepic-2 video-1

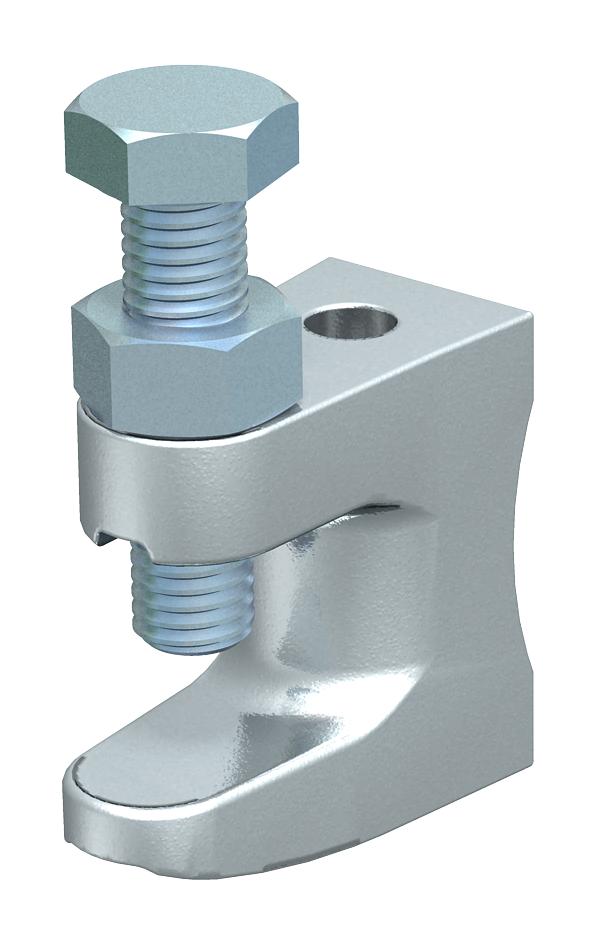

Graffa di supporto a vite, con foro passante

N. art. 1488023 | EAN 4012195150916

Descrizione prodotto
Descrizione prodotto
Con foro passante.

Coppia di serraggio
max.: 18 Nm
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

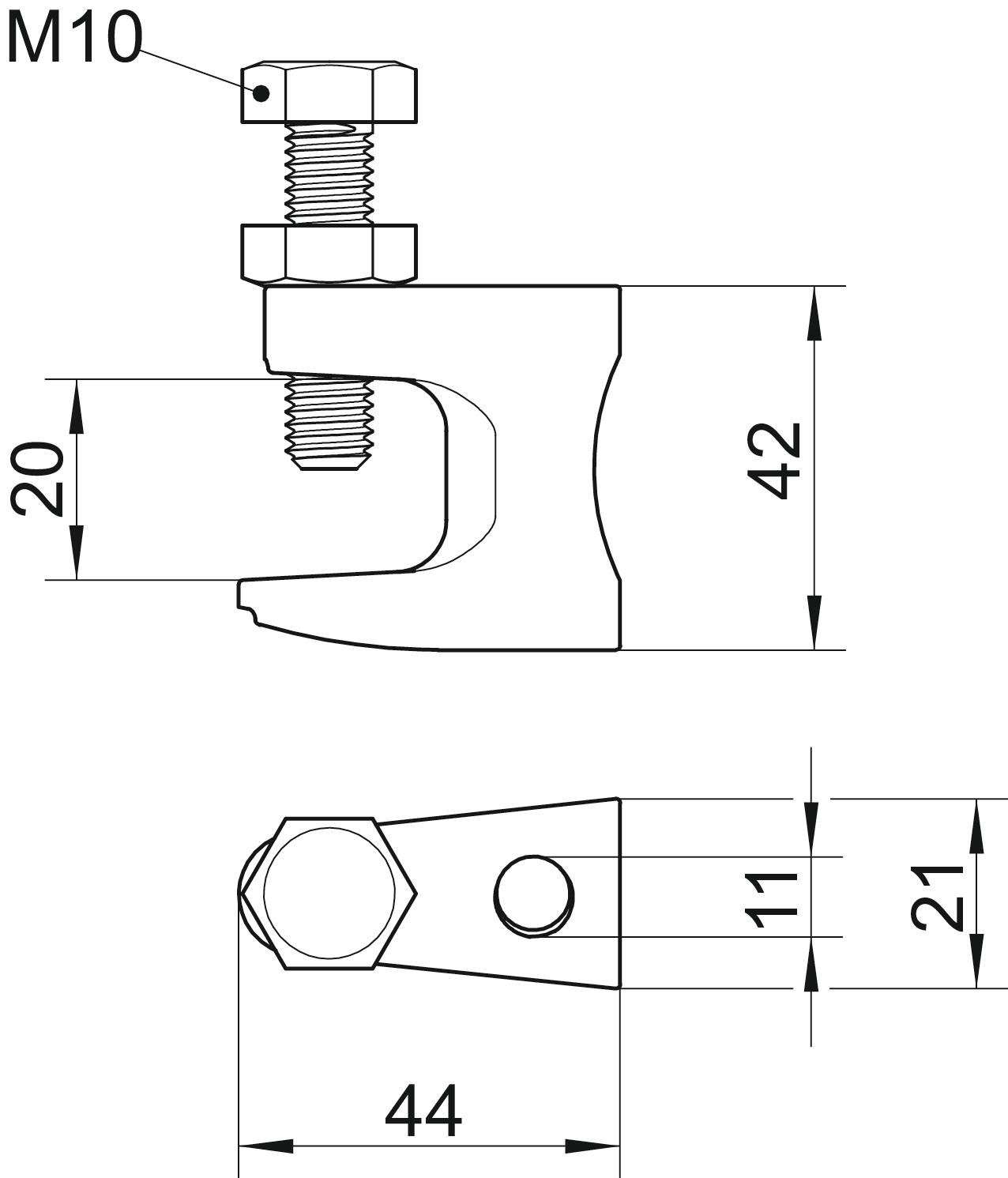

Misure

Altezza 42 mm
Carico di rottura 2,5 kN
Cerniera regolabile no
Con cerniera no
Dimensione H 42 mm
Dimensione 0-19mm
Dimensione B 21 mm
Dimensione D 11 mm
Dimensione F 20 mm
Dimensione G (mm) M10
Dimensione L 44 mm
Filettatura M10
Filettatura metrica 10
Foro di fissaggio 11 mm
Larghezza 21 mm
Lunghezza 44 mm
Materiale Fuso temprato
Max. Coppia di serraggio 18 Nm
Spessore flangia F max 20 mm
Tipo di fissaggio avvitare
Tipo/componenti di collegamento Foro
Tutti i tipi

Tutti i tipi

Tipo Lunghezza Larghezza Altezza Spessore flangia F max Foro di fissaggio Carico di rottura Filettatura N. art. Quantità Conf.
FL 1 TG 38 mm 19 mm 35 mm 18 mm 9 mm 1,2 kN M8 1488015
50 Pezzo
FL 2 TG 44 mm 21 mm 42 mm 20 mm 11 mm 2,5 kN M10 1488023
50 Pezzo
FL 3 TG 58 mm 23,5 mm 54 mm 26 mm 13 mm 3,5 kN M10 1488031
25 Pezzo
Download

Download

Dichiarazione di conformità UE FL 2 TG / 1488023 , 0.06MB , pdf
Download
REACH Dichiarazione di conformità FL 2 TG / 1488023 , 0.12MB , pdf
Download
RoHS Dichiarazione di conformità FL 2 TG / 1488023 , 0.12MB , pdf
Download

FL 2 TG / 1488023
