Giunto esterno 65 | 2 | Acciaio | zincato a caldo per immersione

morepic-1

morepic-2

Giunto esterno

N. art. 6208778 | EAN 4012196339914

N. art. / Tipo

Altezza	65 mm

Spessore lamiera	2 mm

Materiale	Acciaio

Super- ficie

Descrizione prodotto

Descrizione prodotto

Connettore esterno per il collegamento meccanico di pezzi di passerella con tipi di posa con passerelle per il mantenimento funzionale secondo DIN 4102 parte 12. Incluse viti.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Adatto per passerelle	no
Adatto per passerelle grigliate	no
Adatto per passerelle portacavi	sì
Adatto per sistemi portacavi con altezza pari a	65 mm
Dimensione	135x65x30
Giunto snodato orizzontale	no
Giunto snodato verticale	no

Mantenimento funzionale	no
Materiale	Acciaio
Spessore lamiera	2 mm
Super- ficie	zincato a caldo per immersione
Tipo di collegamento	Connettore a vite
Versione	Giunzioni lineari
Versione a grande portata	no

Misure

Altezza	65 mm
Larghezza	30 mm

Lunghezza	135 mm

Tutti i tipi

Tutti i tipi

Tipo	Altezza	Spessore lamiera	Materiale	Super- ficie	N. art.	Quantità	Conf.
AVL 60 FS	65 mm	2 mm	Acciaio	zincato in continuo	6208770	Pezzo	10 Pezzo
AVL 60 FT	65 mm	2 mm	Acciaio	zincato a caldo per immersione	6208778	Pezzo	10 Pezzo

Download

Scheda tecnica AVL 60 FT / 6208778 , 0.18MB , pdf

Manuale Protezione antincendio nell'elettrotecnica - una guida per l'installazione in edifici sicura contro gli incendi , 2.10MB , pdf

Opuscolo Opuscolo Gli esperti , 2.10MB , pdf

Opuscolo Zwischendeckeninstallationen , 2.70MB , pdf

Catalogo Schutzinstallation Brandgeprüfte Verlegesysteme , 19.95MB , pdf

Dichiarazione di conformità AVL 60 FT / 6208778 , 0.18MB , pdf

REACH Dichiarazione di conformità AVL 60 FT / 6208778 , 0.12MB , pdf

Download

RoHS Dichiarazione di conformità AVL 60 FT / 6208778 , 0.12MB , pdf

Download

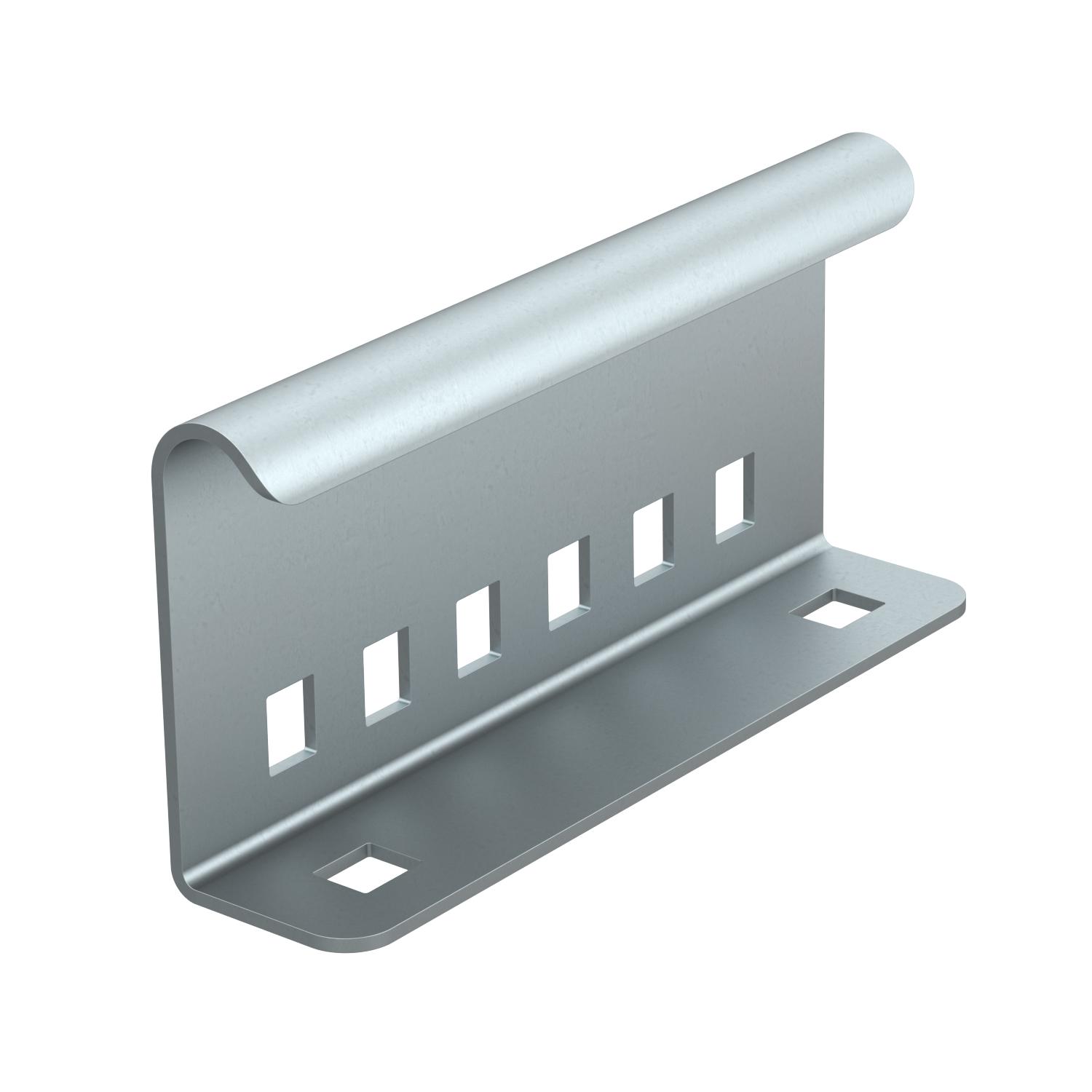

Grafico prodotto AVL 60 FT / 6208778, 62.23 kB, jpg

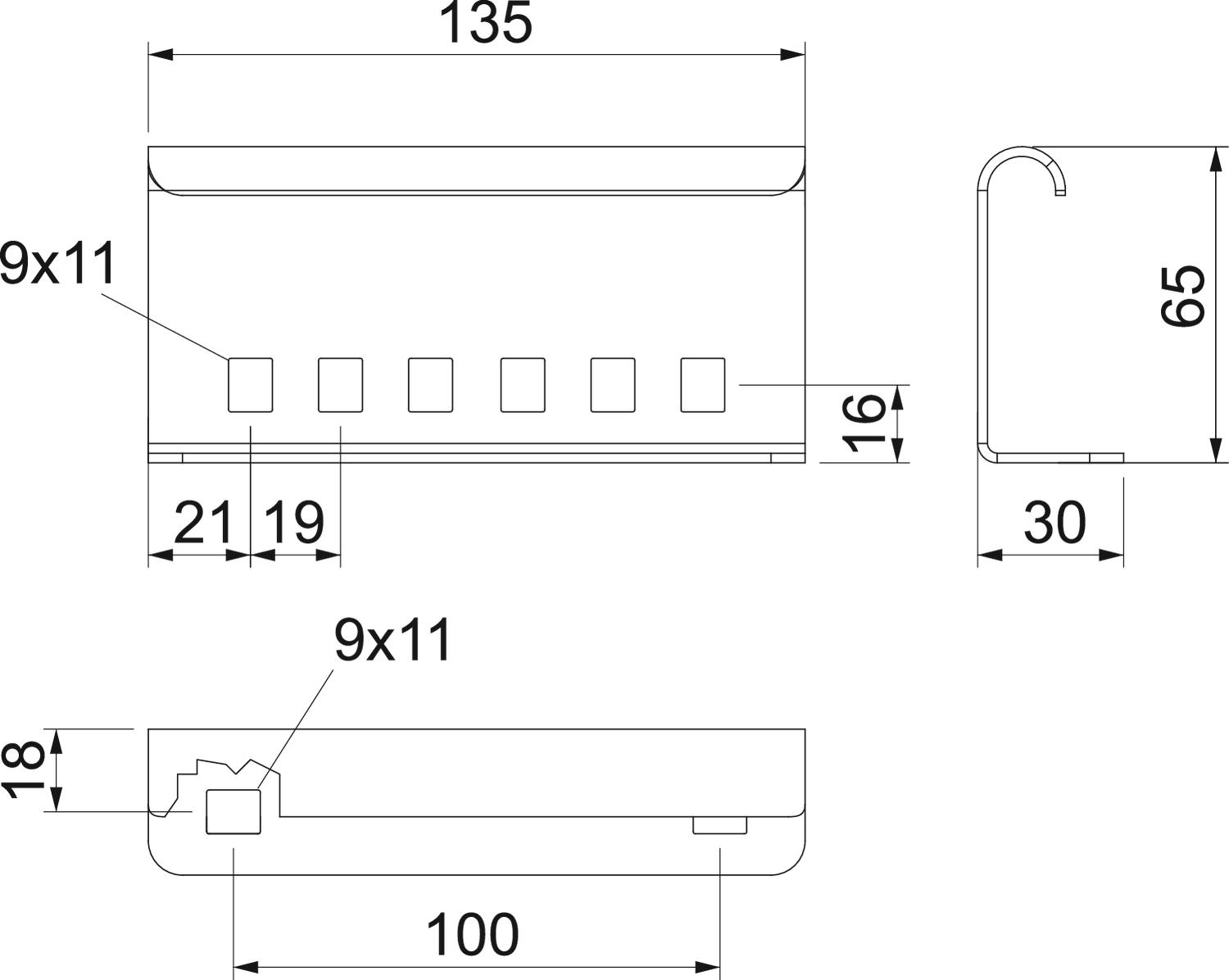

Disegno quotato AVL 60 FT / 6208778, 61.10 kB, jpg

Per questo prodotto non sono disponibili voci di capitolato
