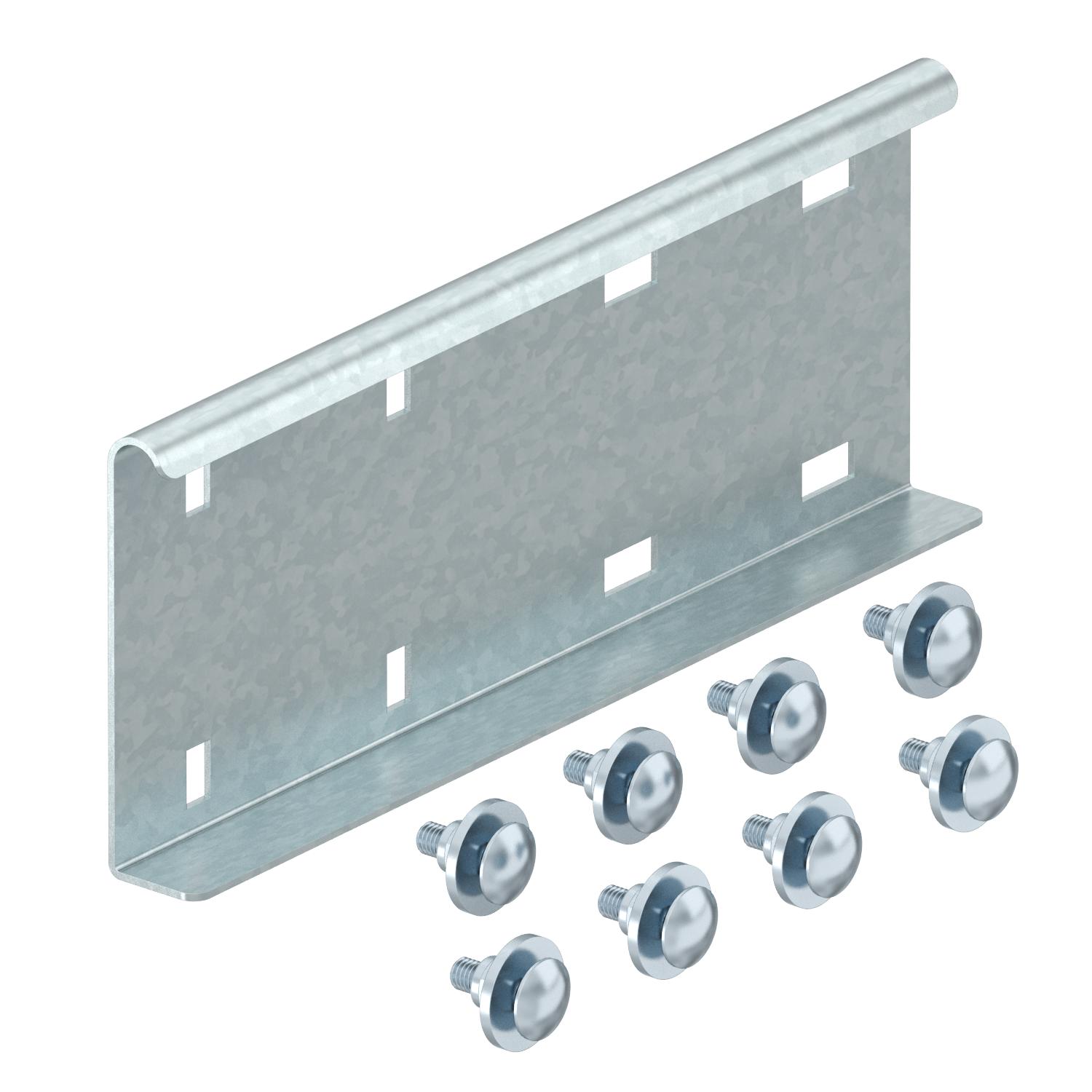

Giunto di dilatazione 110 FT
N. art. 6216670 | EAN 4012196464630
- Descrizione prodotto
-
Descrizione prodottoConnettori di dilatazione per la compensazione di dilatazioni termiche longitudinali. I momenti di serraggio delle viti autoserranti sul lato del cuscinetto libero sono di 5 Nm.
-
- Dati tecnici
-
Dati tecnici

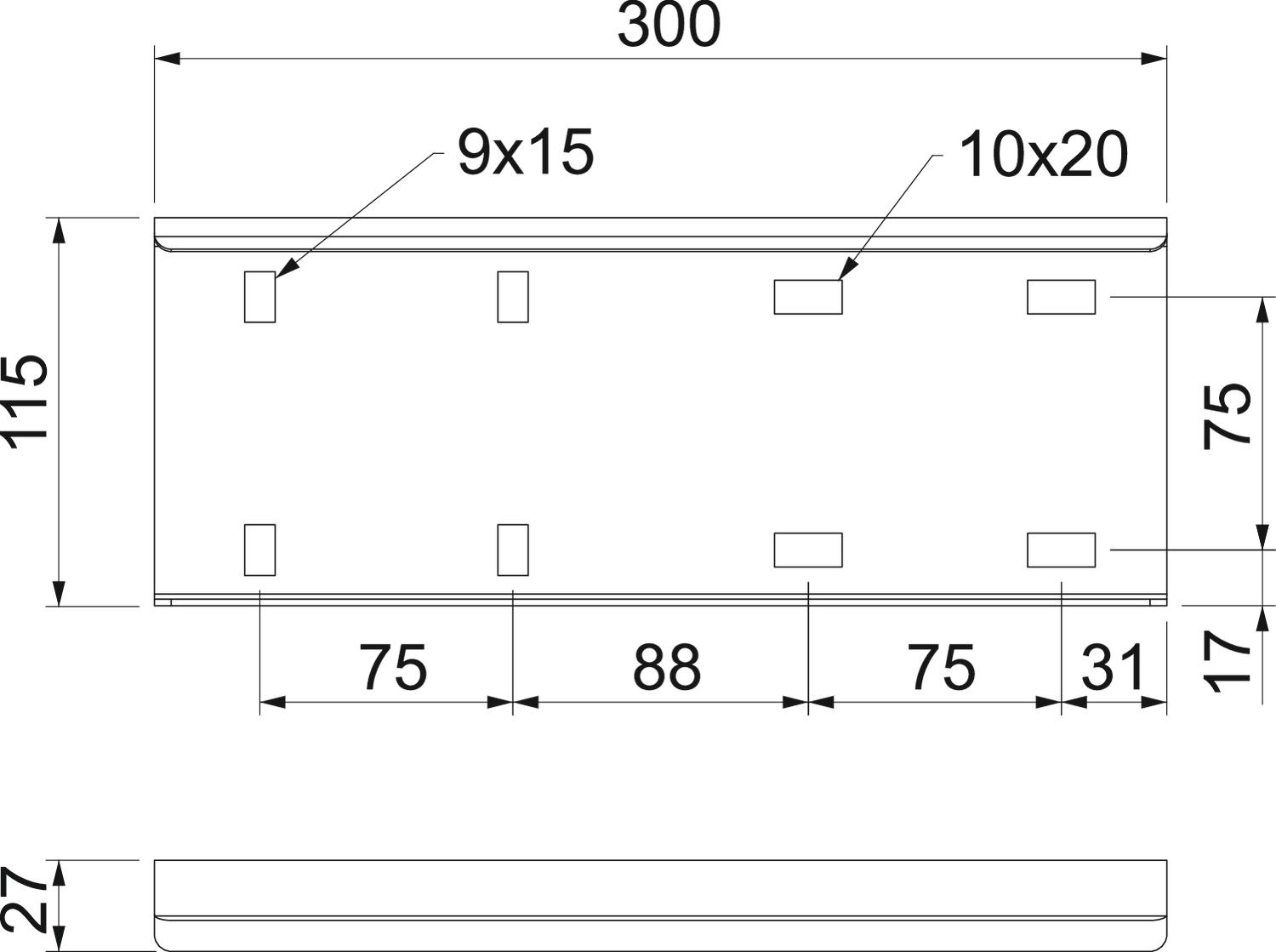

Acciaio inossidabile, decapato no Adatto per passerelle no Adatto per passerelle grigliate no Adatto per passerelle portacavi sì Adatto per sistemi portacavi con altezza pari a 110 mm Altezza 110 mm Colore zinc Dimensione 110x300 Giunto snodato orizzontale no Giunto snodato verticale no Larghezza 27 mm Lunghezza 300 mm Mantenimento funzionale no Materiale Acciaio Super- ficie zincato a caldo per immersione Tipo di collegamento Connettore a vite Versione Giunzioni lineari - Tutti i tipi
- Download
-
Scheda tecnica LDVG 110 FT / 6216670 , 0.21MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE LDVG 110 FT / 6216670 , 0.16MB , pdfDichiarazione di conformità UK LDVG 110 FT / 6216670 , 0.09MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
