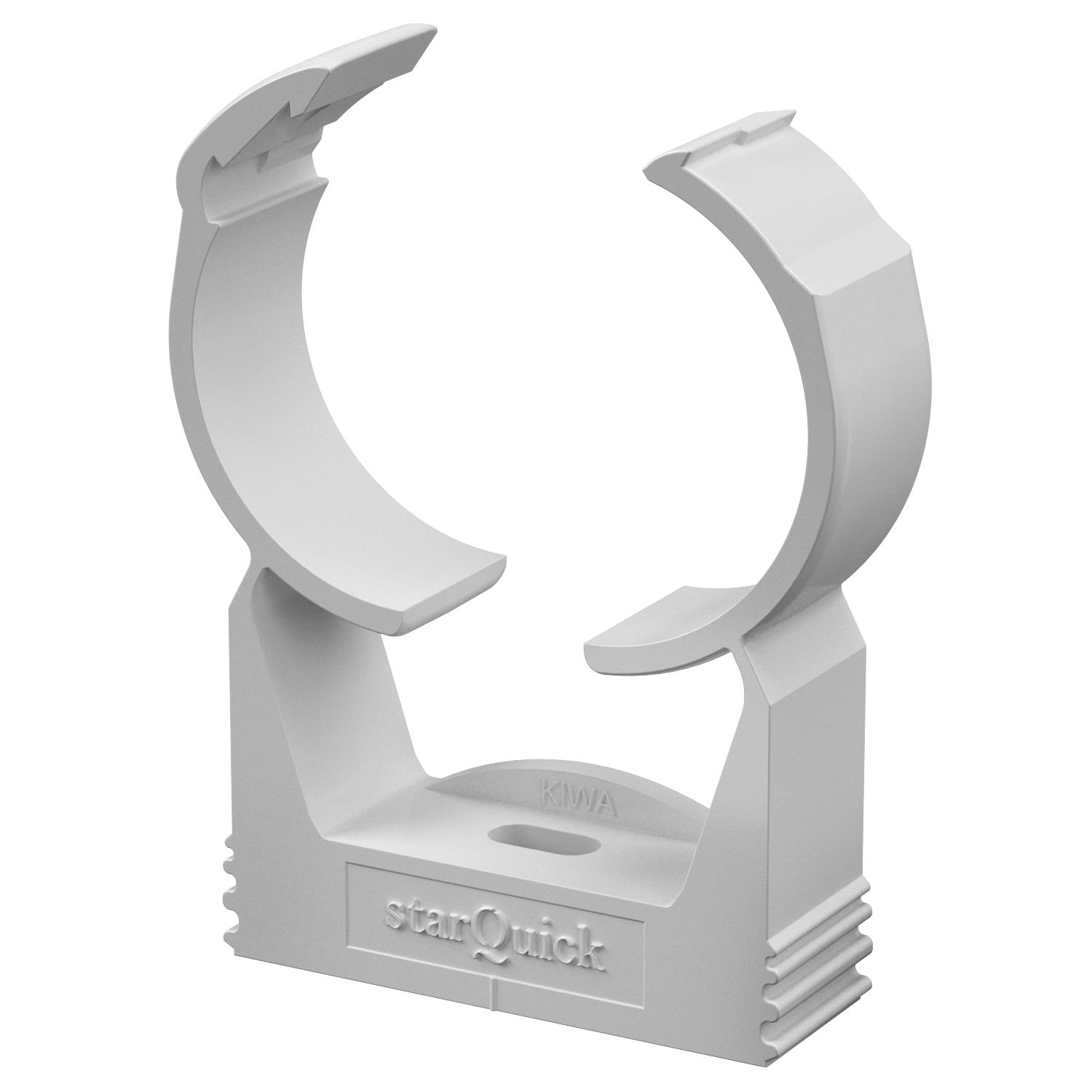

Gaffetta starQuick

N. art. 2146320 | EAN 4012195595892

N. art. / Tipo

Dimensioni nominali/in lettere

Descrizione prodotto

Descrizione prodotto

Gaffetta per carichi pesanti per l'alloggiamento di tubi elettrici e sanitari in plastica e metallo, nonché tubi per installazione elettrica Quick-Pipe. Possibilità di fissaggio universali su pareti, soffitti e strutture in acciaio in ambienti interni ed esterni. Intervallo di serraggio flessibile di diversi millimetri. Montaggio tubi senza attrezzi. Possibilità di montaggio allineato fino a Ø 28 mm, anche con gaffette OBO Quick o starQuick. Combinabile con doppio supporto per elevati valori di carico. Montaggio sul profilato per distanze e numero di gaffette variabili.

Dati tecnici

Dati tecnici

Capacità D max	44,5 mm
Capacità D min.	39,3 mm
Carico di rottura	1,2 kN
chiuso	sì
Colore	grigio chiaro; RAL 7035
Con inserto	no

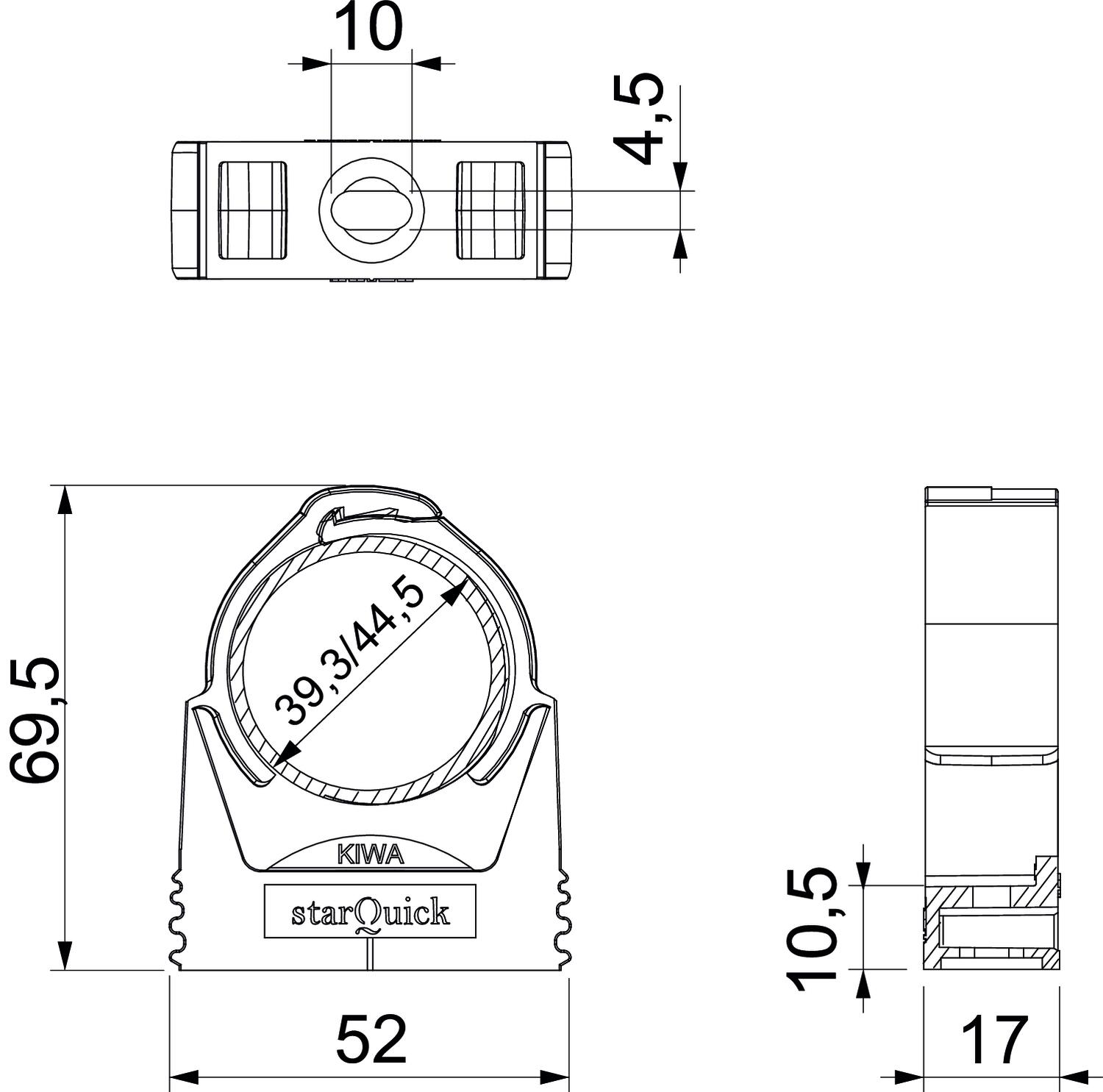

Dimensione e	10 mm
Dimensione h	10,5 mm
Dimensione H	69,5 mm
Dimensione	39,3-44,5mm
Dimensione A	52 mm

Dimensione B	17 mm
Dimensione F	4,5 mm
Dimensioni nominali/in lettere	40-44
Materiale	Poliammide
Numero dei cavi/tubi	1
Priva di alogeni	sì
Resistenti ai raggi UV	sì
Seriabile	sì
tagliafiamma	secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C
Tipo di fissaggio	Foro filettato

Tutti i tipi

Tutti i tipi

Tipo	Dimensioni nominali/in lettere	N. art.	Quantità	Conf.
SQ-10 LGR	10	2146053	Pezzo	100 Pezzo
SQ-12 LGR	12-14	2146061	Pezzo	100 Pezzo
SQ-15 LGR	15-16	2146096	Pezzo	100 Pezzo
SQ-17 LGR	17-19	2146118	Pezzo	100 Pezzo
SQ-20 LGR	20-23	2146134	Pezzo	50 Pezzo
SQ-25 LGR	25-28	2146207	Pezzo	50 Pezzo
SQ-28 LGR	28-32	2146215	Pezzo	50 Pezzo
SQ-32 LGR	32-35	2146258	Pezzo	50 Pezzo
SQ-36 LGR	35-40	2146290	Pezzo	25 Pezzo
SQ-40 LGR	40-44	2146320	Pezzo	25 Pezzo
SQ-47 LGR	45-50	2146363	Pezzo	25 Pezzo
SQ-51 LGR	50-54	2146444	Pezzo	15 Pezzo
SQ-59 LGR	59-65	2146487	Pezzo	15 Pezzo
