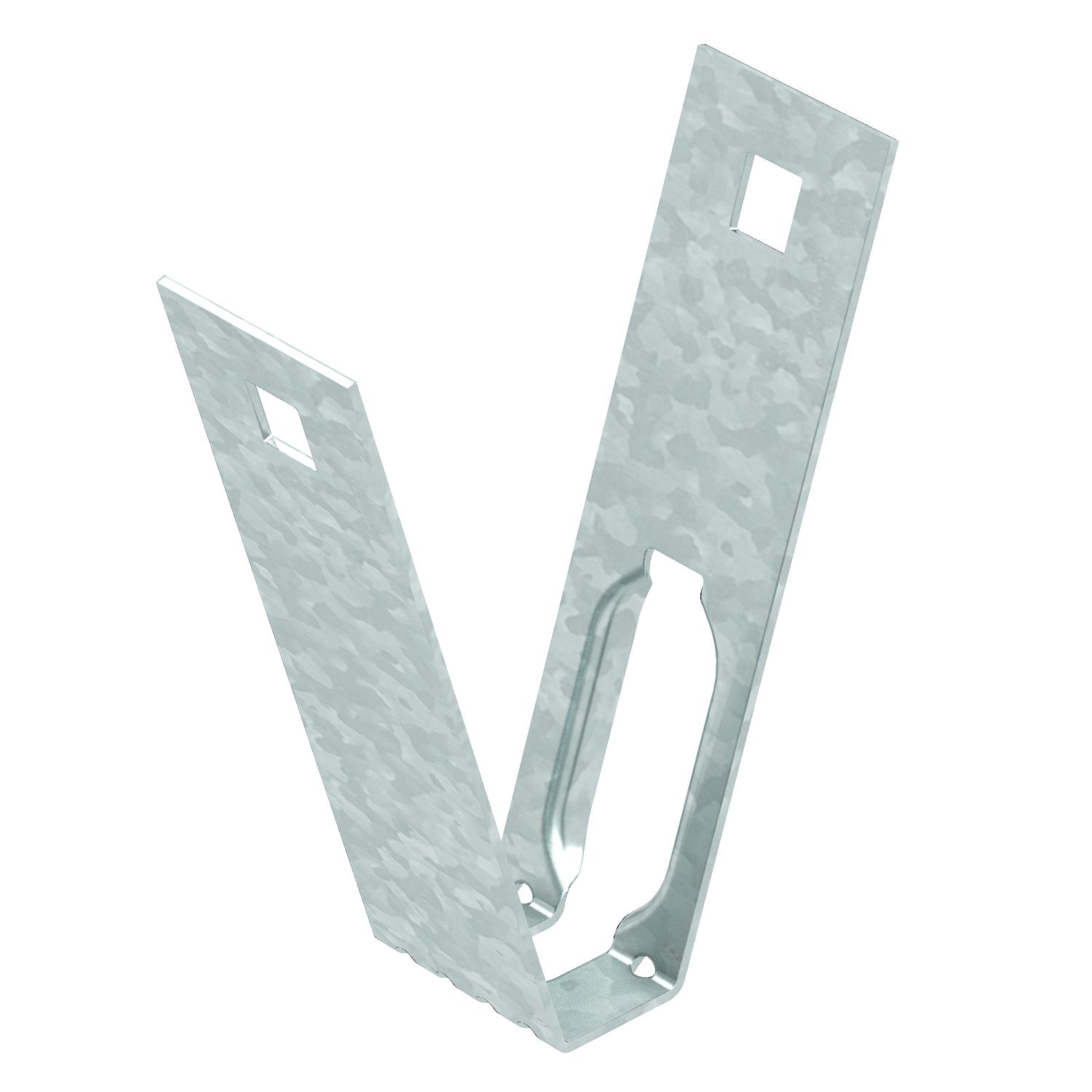

Fissaggio trapezoidale FS
N. art. 6357506 | EAN 4012195523666
- Descrizione prodotto
-
Descrizione prodotto
Fissaggio trapezoidale per il montaggio sospeso di sistemi portacavi su soffitti trapezoidali standard.

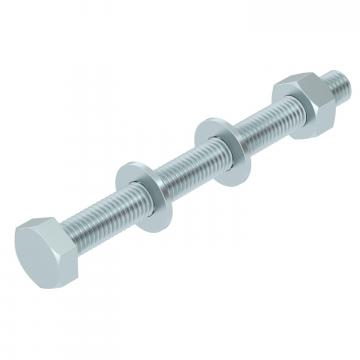

Se si usano i fori previsti, il fissaggio trapezoidale può essere montato su un profilato trapezoidale di circa 80 mm di larghezza massima. Il fissaggio si effettua mediante il perno del tipo TPB R o una vite a testa esagonale del tipo SKS 10x110.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Adatto per asta filettata metrica 10 Con cerniera no Dimensione 100x116 F in kN 0,8 kN Mantenimento funzionale no Materiale Acciaio Regolabile sì Spessore materiale 1,5 mm Super- ficie zincato in continuo Misure
Altezza 116 mm Larghezza 100 mm Lunghezza 36 mm - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Perno per fissaggio trapezioidale FS
TPB R FS 6357536 20 Pezzo - Download
-
