Fissaggio trapezoidale A2
N. art. 6357516 | EAN 4012195523673
- Descrizione prodotto
-

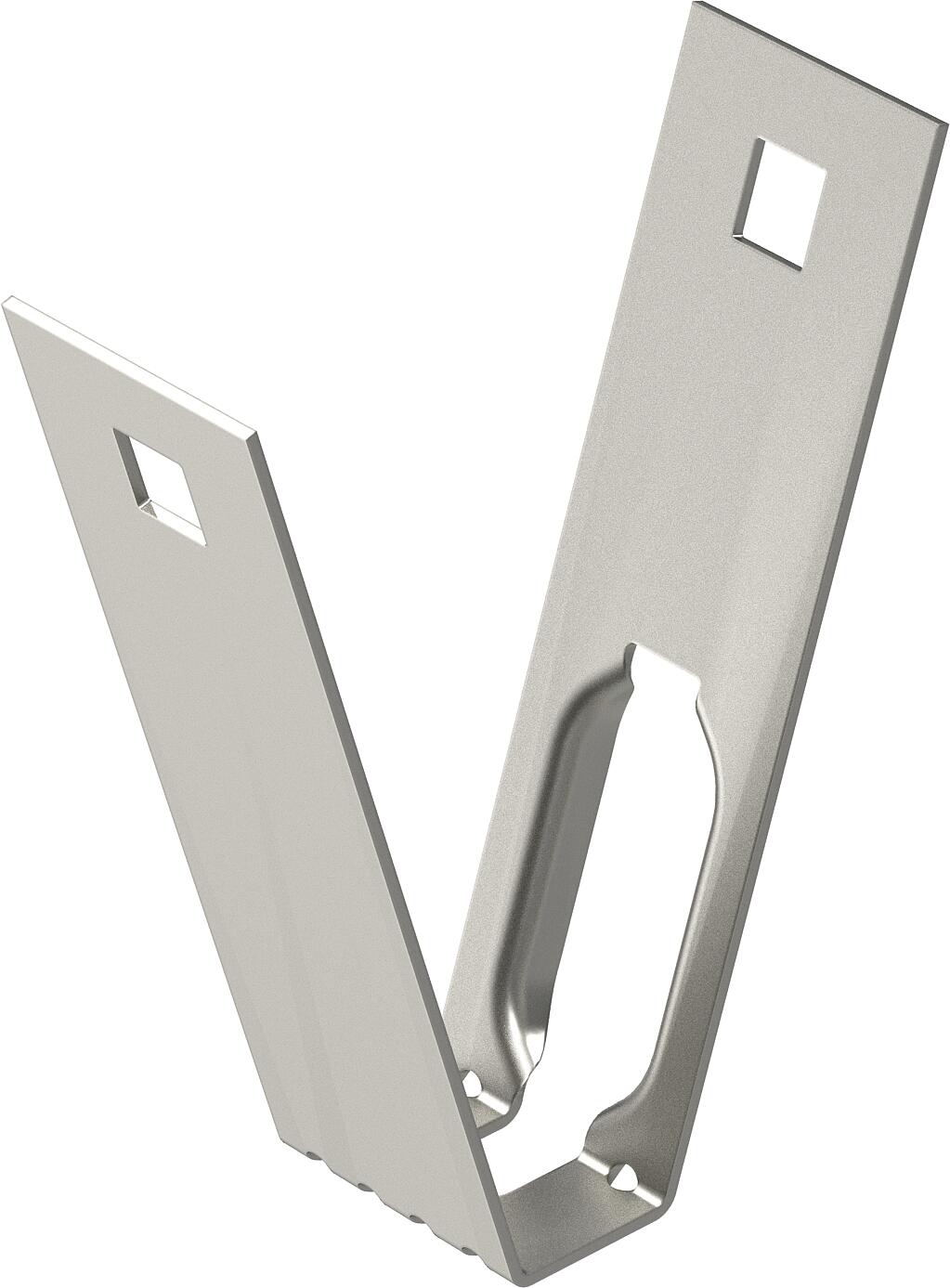

Descrizione prodottoFissaggio trapezoidale per il montaggio sospeso di sistemi portacavi su soffitti trapezoidali standard.
Se si usano i fori previsti, il fissaggio trapezoidale può essere montato su un profilato trapezoidale di circa 80 mm di larghezza massima. Il fissaggio si effettua mediante il perno del tipo TPB R o una vite a testa esagonale del tipo SKS 10x110.
-
- Dati tecnici
-
Dati tecnici

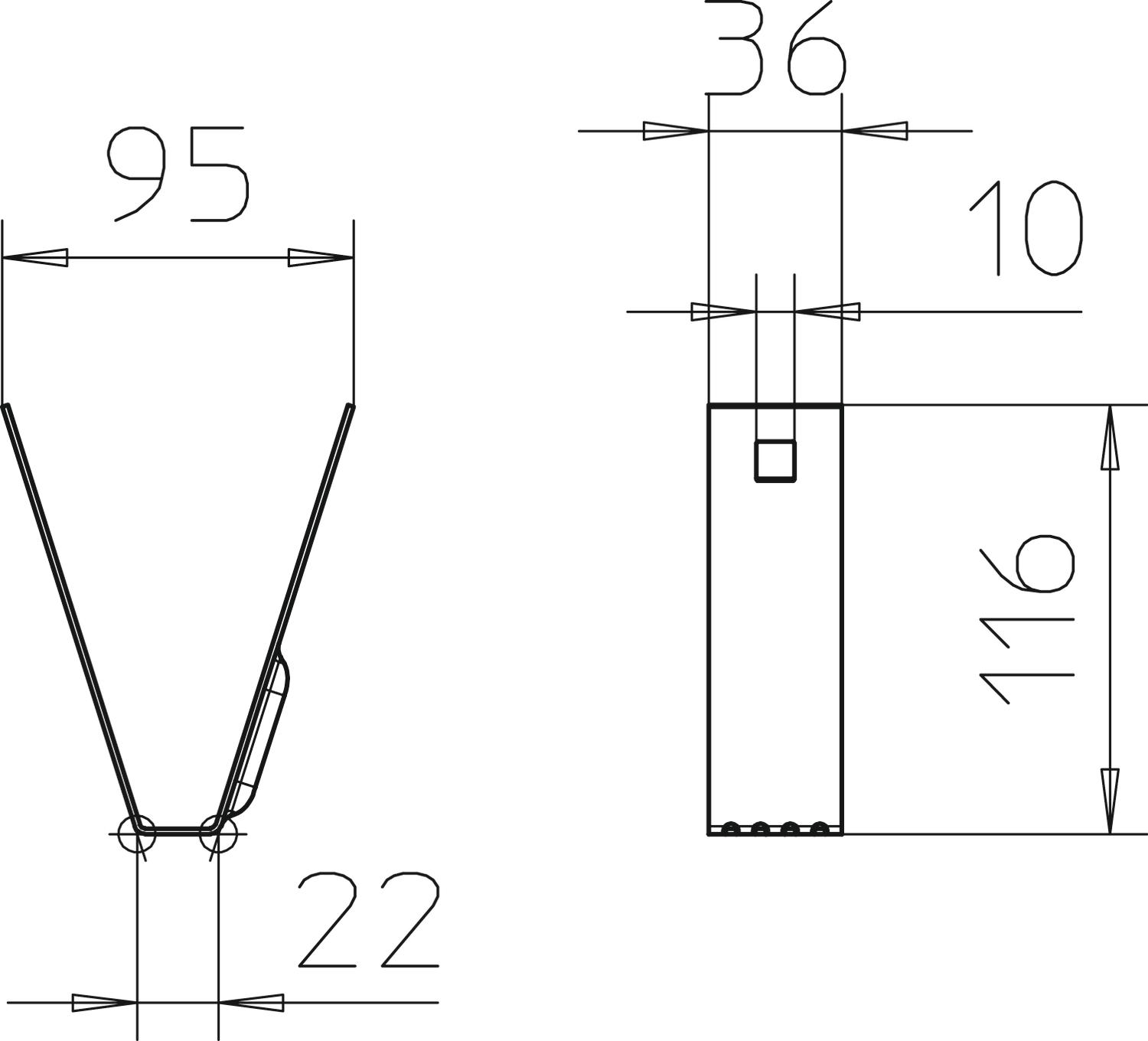

Acciaio inossidabile, decapato sì Adatto per asta filettata metrica 10 Altezza 116 mm Colore acciaio legato Con cerniera no Dimensione 100x116 F in kN 0,8 kN Larghezza 100 mm Lunghezza 36 mm Mantenimento funzionale no Materiale Acciaio, INOX 1.4301 Regolabile sì Spessore materiale 1,5 mm Super- ficie non trattato, ulteriore trattamento - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Perno per fissaggio trapezioidale A2
TPB R A2 6357538 20 Pezzo - Download
-
