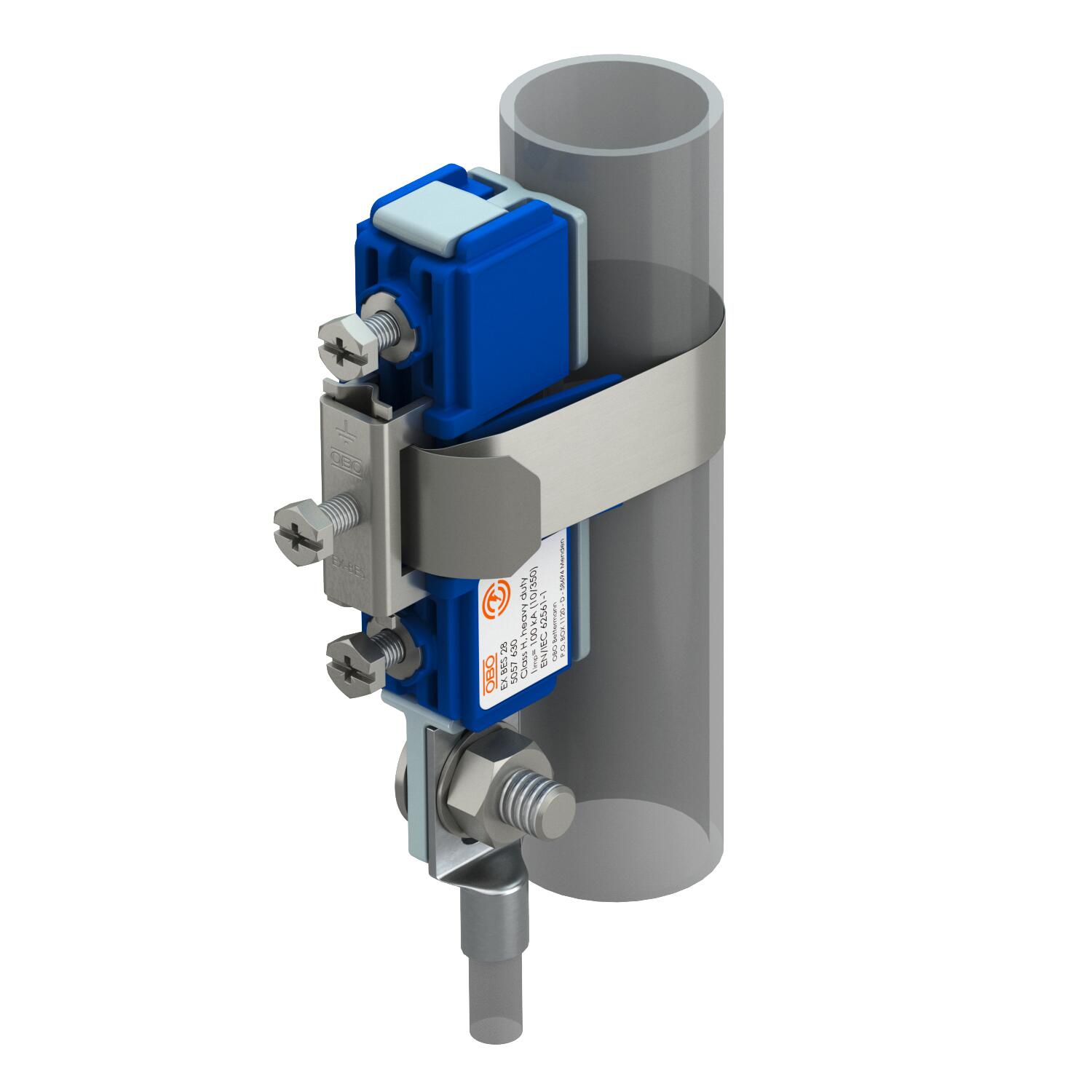

Fascetta di messa terra per area Ex 1/21, 2/22
N. art. 5057645 | EAN 4012196672837
- Descrizione prodotto
-
Descrizione prodotto
Per la compensazione del potenziale funzionale/di protezione senza scintille a norma DIN VDE 0100-410/-540 e l'equipotenzializzazione di protezione antifulmini a norma VDE 0185-305 (IEC/EN/CEI EN 62305) in impianti a norma VDE 0165-1 (IEC/EN 60079-14).
• per tubi con diametro esterno di 6-500 mm
• Impiego in zone a rischio di esplosione 1 e 2/21 e 22
• testato secondo il gruppo esplosivo IIC
• Classe di portata H (100 kA) secondo VDE 0185-561-1 (IEC/EN 62561-1)
• Copertura in materia sintetica stabilizzata UV e priva di alogeni
• Viti fissate contro l'allentamento automatico secondo VDE 0185-305-3 Foglio illustrativo 2
• adatto per applicazioni interne ed esterne
-
- Dati tecnici
-
Dati tecnici
Capacità di portata della corrente da fulmine H/100 kA Dimensione 500mm Numero dei conduttori 2 per diametro tubo max 500 mm per diametro tubo min. 300 mm Sezione max del cavo da collegare 78 mm² Sezione min. del cavo da collegare 16 mm² Misure

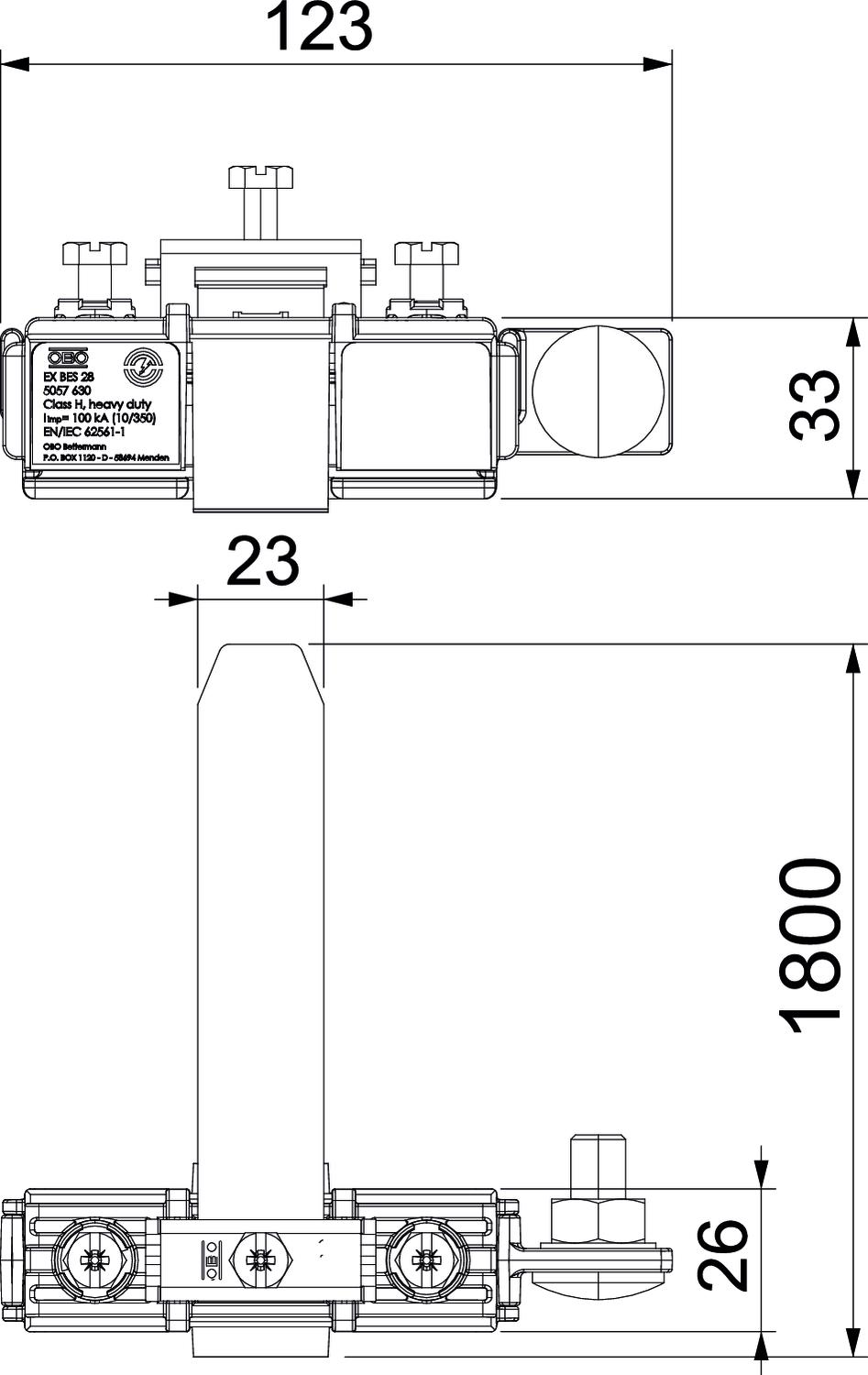

Dimensione L 1800 mm - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Pretensionatore fascetta
927 BES VSW 25 A 5057694 1 Pezzo - Download
-
Scheda tecnica EX BES 500 / 5057645 , 0.23MB , pdfVolantino Bandella per Zone EX , 2.00MB , pdfDichiarazione di conformità EX BES 500 / 5057645 , 0.13MB , pdfREACH Dichiarazione di conformità EX BES 500 / 5057645 , 0.12MB , pdfRoHS Dichiarazione di conformità EX BES 500 / 5057645 , 0.12MB , pdfCertificato di prova Test di collaudo DEKRA EX BES , 0.15MB , pdfIstruzioni di montaggio Istruzioni di montaggio Bandella EX BES , 0.02MB , pdf
