Nota: Articolo fuori produzione.
Alternativa disponibile: 6042159 / Derivazione laterale 110 FS

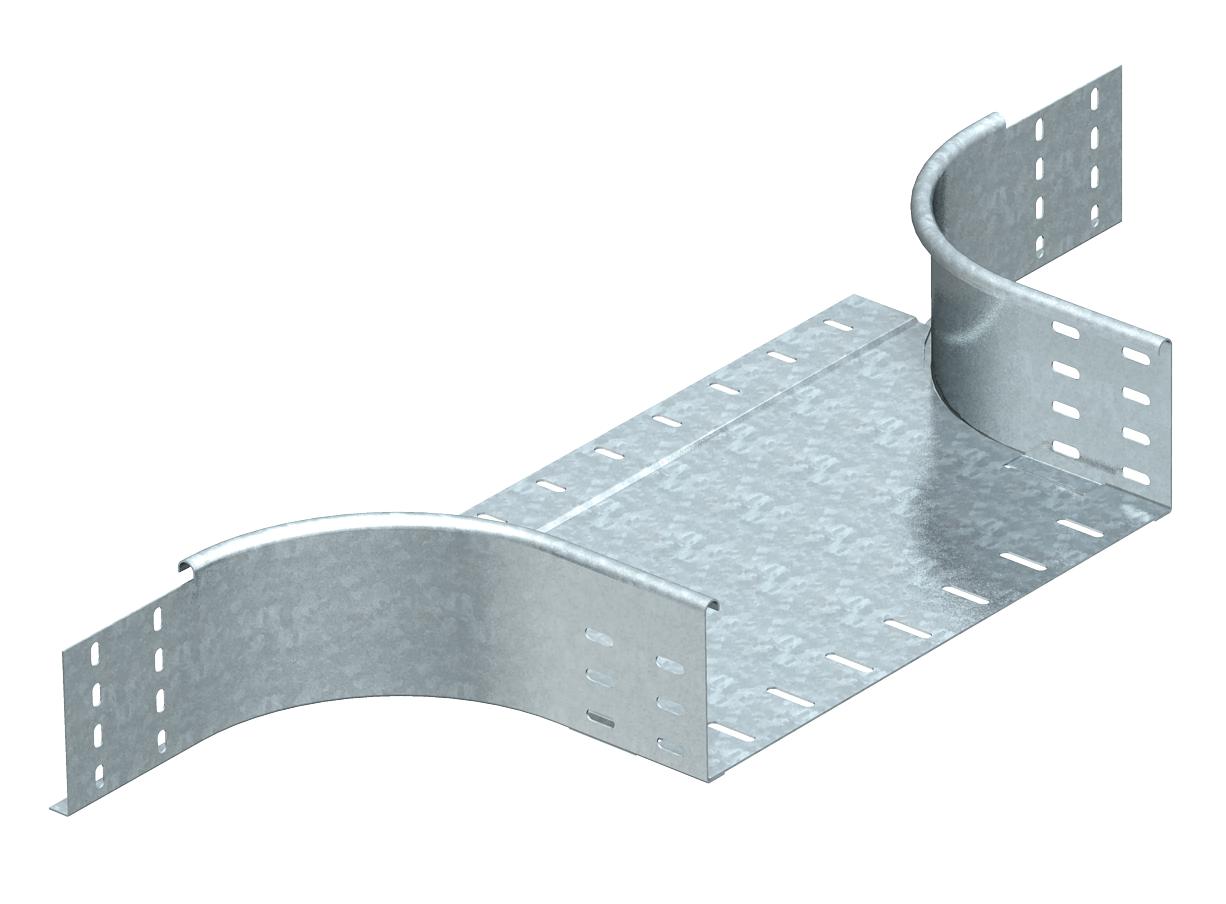

Derivazione laterale 110 FS
N. art. 7002696 | EAN 4012196213610
- Descrizione prodotto
-
Descrizione prodotto
Derivazione laterale per l'impiego orizzontale e verticale. Per tutti i tipi di passerelle portacavi con altezza del bordo pari a 110 mm.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Deviazione di direzione orizzontale Dimensione 110x400 Foratura NATO no Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 90° Spessore longherone 1,25 mm Spessore materiale piastra 1,5 mm Super- ficie zincato in continuo Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore senza connettore Misure
Altezza 110 mm Altezza 4 in Dimensione B 400 mm Dimensione R 150 mm Larghezza 400 mm Larghezza 16 in - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 6406122 100 Pezzo - Download
-
