Derivazione a croce 60 FS
N. art. 7027317 | EAN 4012197338541
- Descrizione prodotto
-
Descrizione prodottoDerivazione a croce per realizzare una diramazione orizzontale, pezzo stampato per passerelle portacavi a innesto e avvitabili con altezza bordo di 60 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 60 mm Colore zinc Dimensione 60x400 Dimensione B 400 mm Foratura NATO no Larghezza 400 mm Mantenimento funzionale sì Materiale Acciaio Quantità viti raccomandata 28 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 1 mm Spessore longherone 1,25 mm Spessore materiale piastra 1 mm Super- ficie zincato in continuo Tipo di giunto sistema portacavi avvitato/fissato Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.

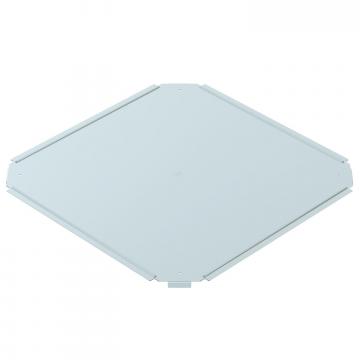

Coperchio per derivazione a croce DD
RKD 400 DD 7027846 1 Pezzo Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Morsetto doppio, montaggio pezzo stampato A2
DOP A2 6035998 10 Pezzo - Download
-
Scheda tecnica RK 640 FS / 7027317 , 0.19MB , pdfDichiarazione di conformità UE RK 640 FS / 7027317 , 0.15MB , pdfREACH Dichiarazione di conformità RK 640 FS / 7027317 , 0.12MB , pdfRoHS Dichiarazione di conformità RK 640 FS / 7027317 , 0.13MB , pdfGuida alla scelta Auswahlhilfe Kabelrinnen, schraubbar , 2.17MB , pdfGuida alla scelta Auswahlhilfe Kabelrinnen, Magic , 0.25MB , pdfIstruzioni di montaggio Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfIstruzioni di montaggio Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
