Derivazione a croce 60 FS

N. art. 7027311 | EAN 4012197338459

N. art. / Tipo

Larghezza

Descrizione prodotto

Descrizione prodotto

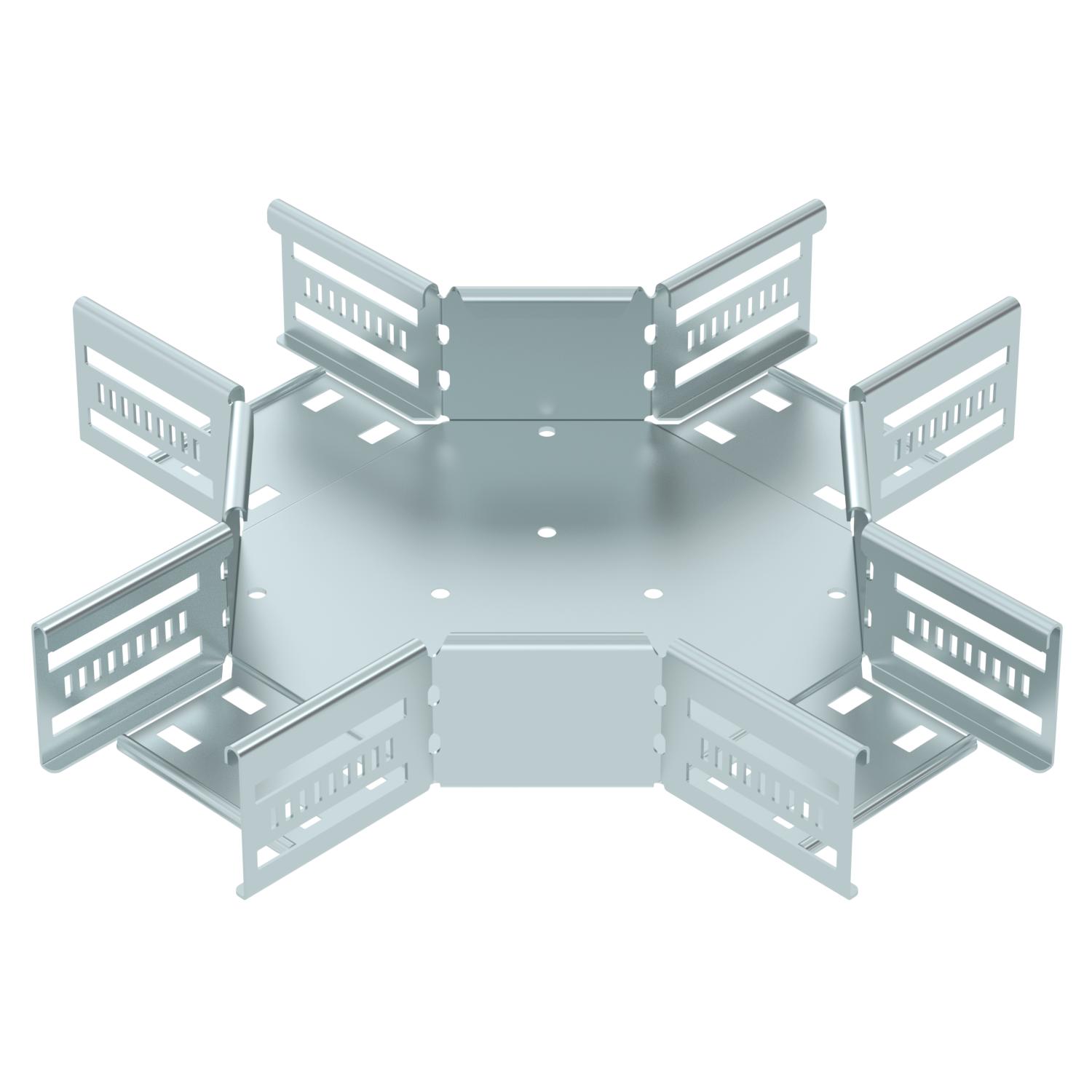

Derivazione a croce per realizzare una diramazione orizzontale, pezzo stampato per passerelle portacavi a innesto e avvitabili con altezza bordo di 60 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Dimensione	60x100
Foratura NATO	no
Mantenimento funzionale	sì
Materiale	Acciaio
Quantità viti raccomandata	20 St.
Range di temperatura di esercizio max	120 °C
Range di temperatura di esercizio min.	-20 °C

Spessore lamiera	0,8 mm
Spessore longherone	1,25 mm
Spessore materiale piastra	0,8 mm
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato/fissato
Versione a grande portata	no
Versione connettore	connettore integrato

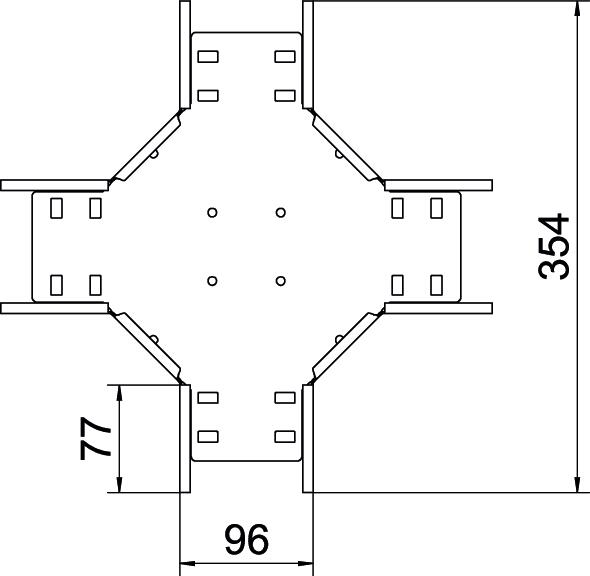

Misure

Altezza	60 mm
Dimensione B	100 mm

Larghezza	100 mm

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	N. art.	Quantità	Conf.
RK 610 FS	100 mm	7027311	Pezzo	1 Pezzo
RK 620 FS	200 mm	7027313	Pezzo	1 Pezzo
RK 630 FS	300 mm	7027315	Pezzo	1 Pezzo
RK 640 FS	400 mm	7027317	Pezzo	1 Pezzo
RK 650 FS	500 mm	7027319	Pezzo	1 Pezzo
RK 660 FS	600 mm	7027321	Pezzo	1 Pezzo
