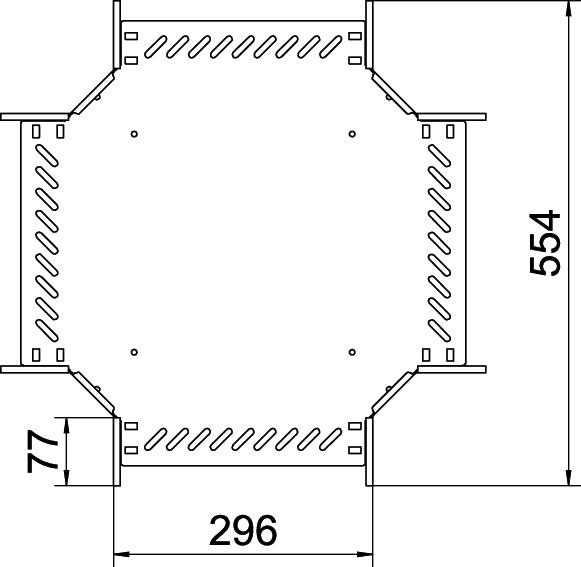

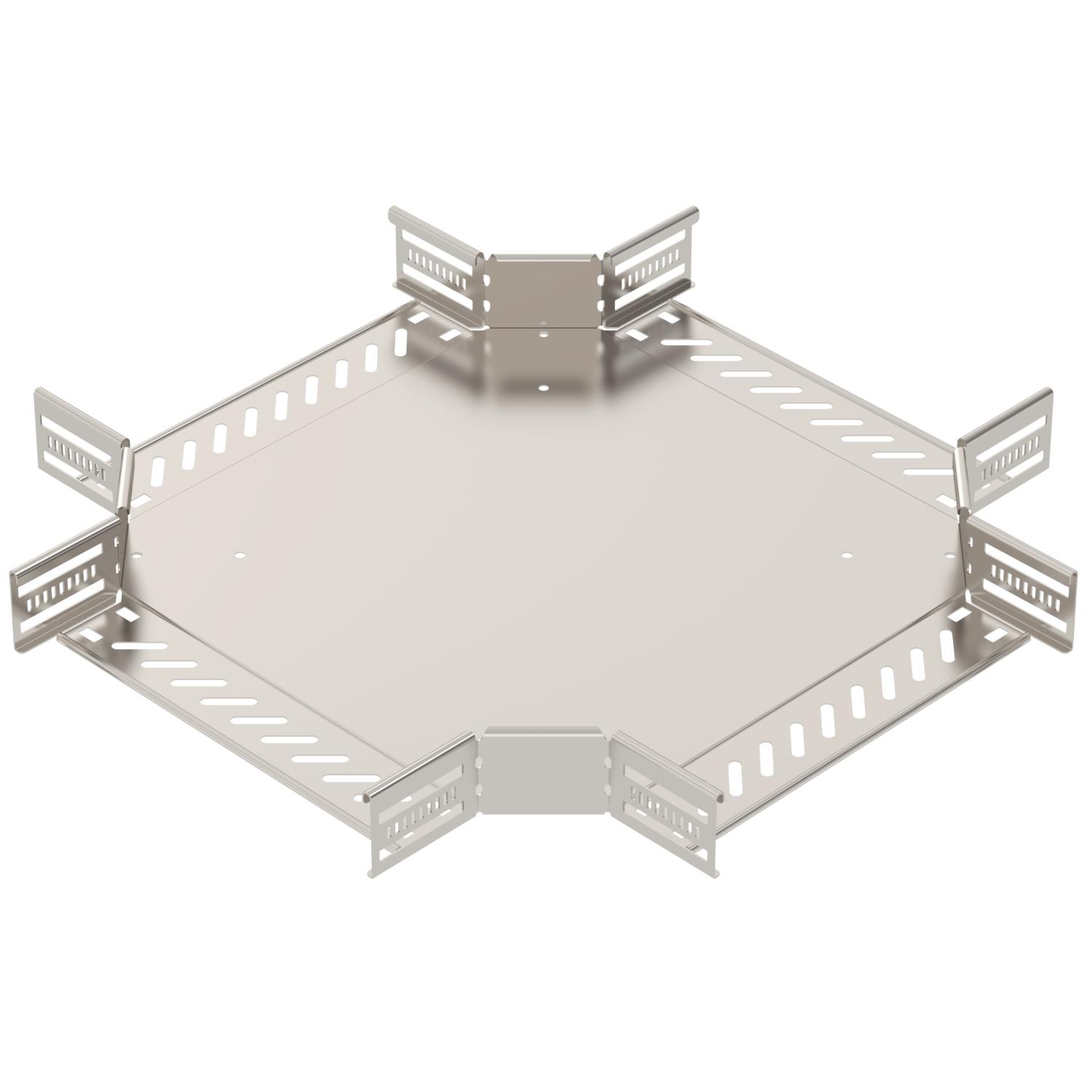

Derivazione a croce 60/300 A2
N. art. 7027505 | EAN 4012197339685
- Descrizione prodotto
-
Descrizione prodottoDerivazione a croce per realizzare una diramazione orizzontale, pezzo stampato per passerelle portacavi a innesto e avvitabili con altezza bordo di 60 mm. Montaggio senza viti con morsetti doppi oppure connessione con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 60 mm Colore acciaio legato Dimensione 60x300 Dimensione B 300 mm Foratura NATO no Larghezza 300 mm Mantenimento funzionale sì Materiale Acciaio, INOX 1.4301 Quantità viti raccomandata 28 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 1 mm Spessore longherone 1,25 mm Spessore materiale piastra 1 mm Super- ficie non trattato, ulteriore trattamento Tipo di giunto sistema portacavi avvitato/fissato Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.

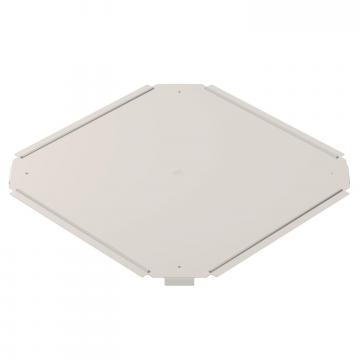

Coperchio per derivazione a croce 300 A4
RKD 300 A4 7027884 1 Pezzo Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Morsetto doppio, montaggio pezzo stampato A2
DOP A2 6035998 10 Pezzo
Vite a testa tonda con dado flangiato, A2
FRSB 6x12 A2 6406138 100 Pezzo - Download
-
Scheda tecnica RK 630 A2 / 7027505 , 0.23MB , pdfDichiarazione di conformità UE RK 630 A2 / 7027505 , 0.10MB , pdfREACH Dichiarazione di conformità RK 630 A2 / 7027505 , 0.12MB , pdfRoHS Dichiarazione di conformità RK 630 A2 / 7027505 , 0.13MB , pdfIstruzioni di montaggio Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfIstruzioni di montaggio Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
