Derivazione a croce 60/100 A4
N. art. 7027520 | EAN 4012197339807
- Descrizione prodotto
-

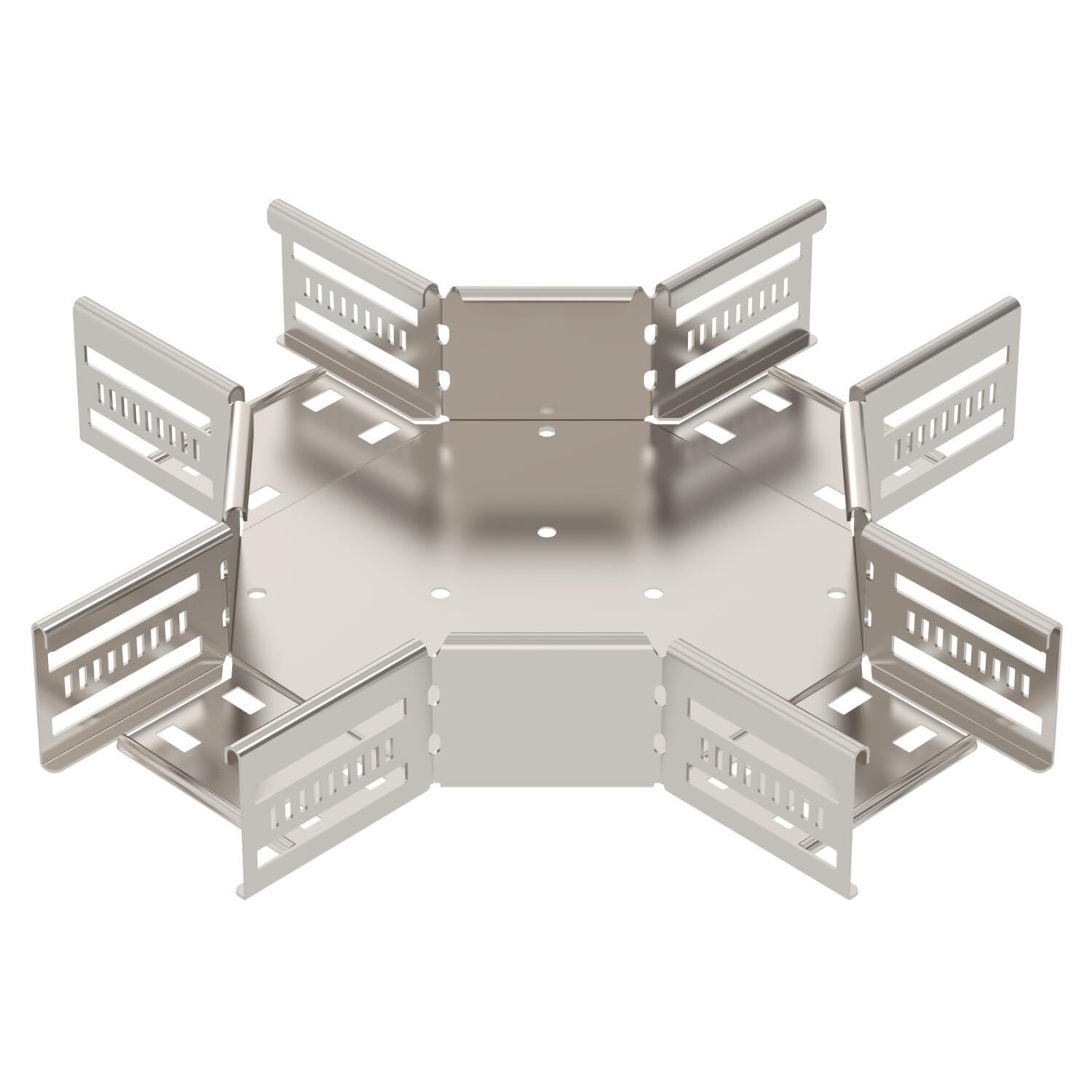

Descrizione prodottoDerivazione a croce per realizzare una diramazione orizzontale, pezzo stampato per passerelle portacavi a innesto e avvitabili con altezza bordo di 60 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici

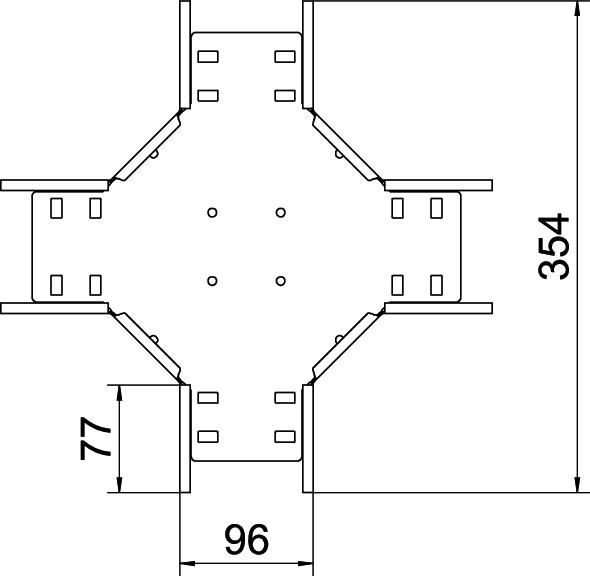

Acciaio inossidabile, decapato no Altezza 60 mm Colore acciaio legato Dimensione 60x100 Dimensione B 100 mm Foratura NATO no Larghezza 100 mm Mantenimento funzionale sì Materiale Acciaio legato, INOX 1.4571 Quantità viti raccomandata 20 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 0,8 mm Spessore longherone 1,25 mm Spessore materiale piastra 0,8 mm Super- ficie non trattato, ulteriore trattamento Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Coperchio per derivazione a croce 400 A4
RKD 400 A4 7027886 1 Pezzo Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado a rondella, A4
FRSB 6x12 A4 6406142 100 Pezzo - Download
-
Scheda tecnica RK 610 A4 / 7027520 , 0.21MB , pdfDichiarazione di conformità UE RK 610 A4 / 7027520 , 0.10MB , pdfREACH Dichiarazione di conformità RK 610 A4 / 7027520 , 0.12MB , pdfRoHS Dichiarazione di conformità RK 610 A4 / 7027520 , 0.13MB , pdfIstruzioni di montaggio Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfIstruzioni di montaggio Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
