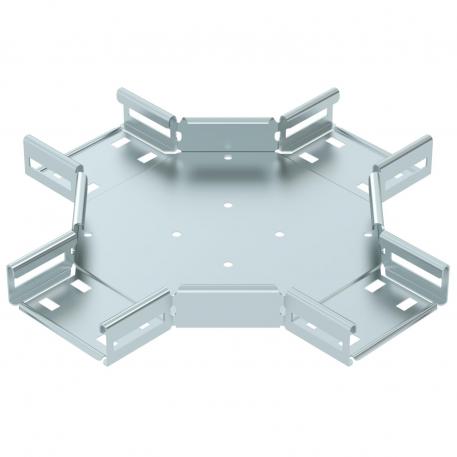

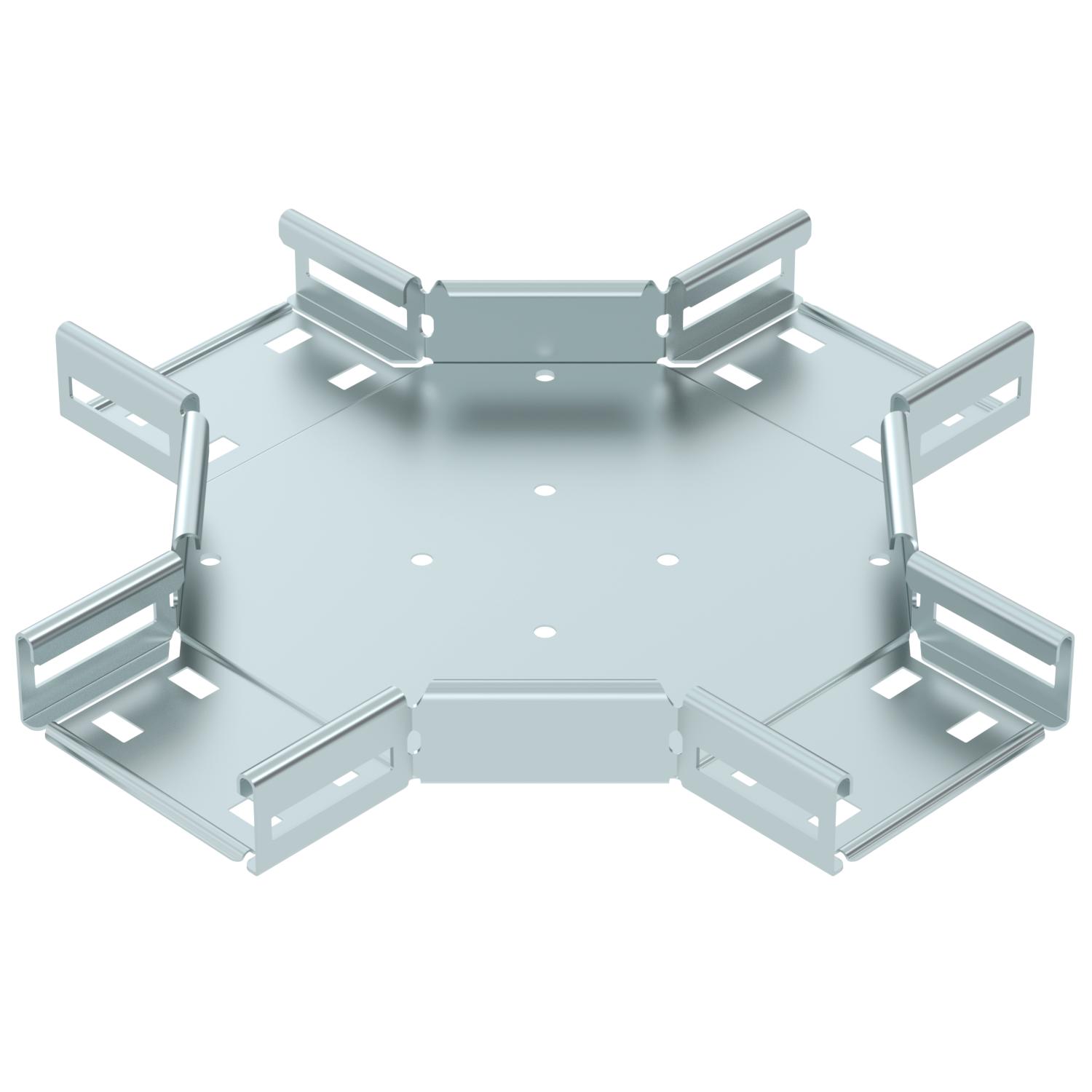

Derivazione a croce 35 FS
N. art. 7027301 | EAN 4012197338367
- Descrizione prodotto
-
Descrizione prodotto
Derivazione a croce per realizzare una diramazione orizzontale, pezzo stampato per passerelle portacavi a innesto e avvitabili con altezza bordo di 35 mm. Connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Dimensione 35x100 Foratura NATO no Mantenimento funzionale no Materiale Acciaio Quantità viti raccomandata 12 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 0,8 mm Spessore longherone 1,25 mm Spessore materiale piastra 1 mm Super- ficie zincato in continuo Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore connettore integrato Misure

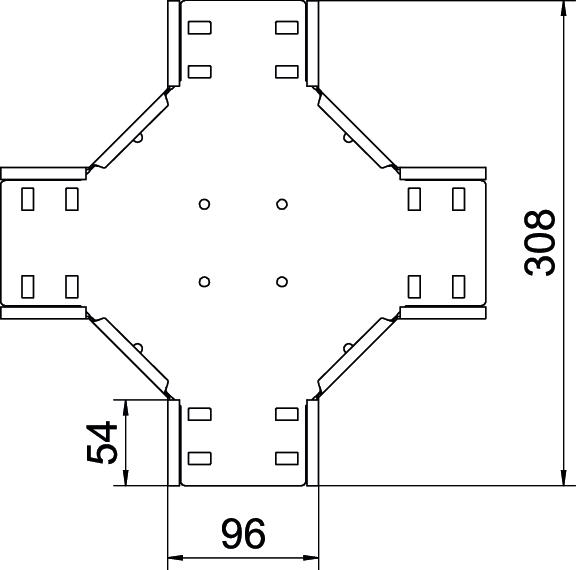

Altezza 35 mm Dimensione B 100 mm Dimensione R 50 mm Larghezza 100 mm - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.

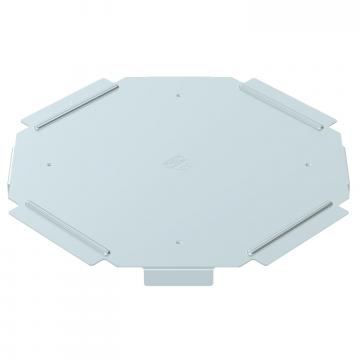

Coperchio per derivazione a croce FS
RKD 100 FS 7027800 1 Pezzo - Download
-
