Derivazione a croce 110 FS
N. art. 7027357 | EAN 4012197338909
- Descrizione prodotto
-
Descrizione prodotto

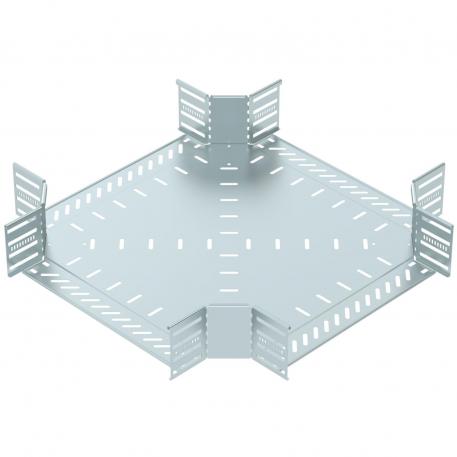

Derivazione a croce per realizzare una diramazione orizzontale, pezzo stampato per passerelle portacavi a innesto e avvitabili con altezza bordo di 110 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Dimensione 110x400 Foratura NATO no Mantenimento funzionale no Materiale Acciaio Quantità viti raccomandata 44 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 1 mm Spessore longherone 1,25 mm Spessore materiale piastra 1 mm Super- ficie zincato in continuo Tipo di giunto sistema portacavi avvitato/fissato Versione a grande portata no Versione connettore connettore integrato Misure

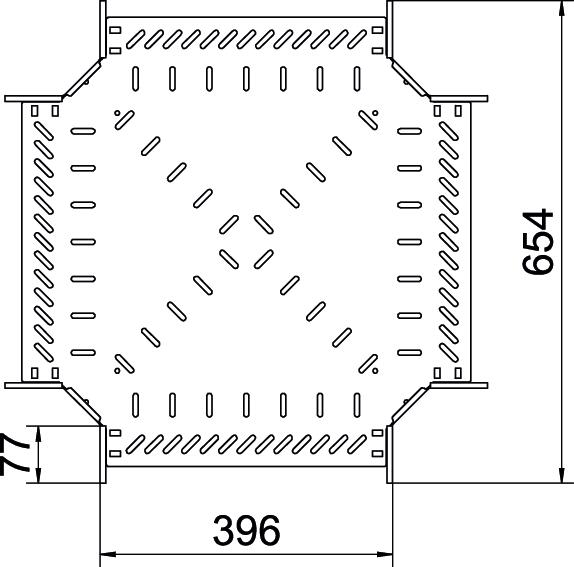

Altezza 110 mm Dimensione B 400 mm Dimensione R 50 mm Larghezza 400 mm - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Coperchio per derivazione a croce FS
RKD 400 FS 7027806 1 Pezzo Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Morsetto doppio, montaggio pezzo stampato A2
DOP A2 6035998 10 Pezzo - Download
-
