Derivazione a croce 110 FS
N. art. 7027351 | EAN 4012197338817
- Descrizione prodotto
-

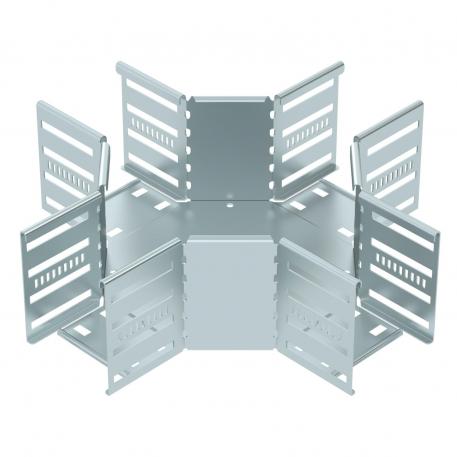

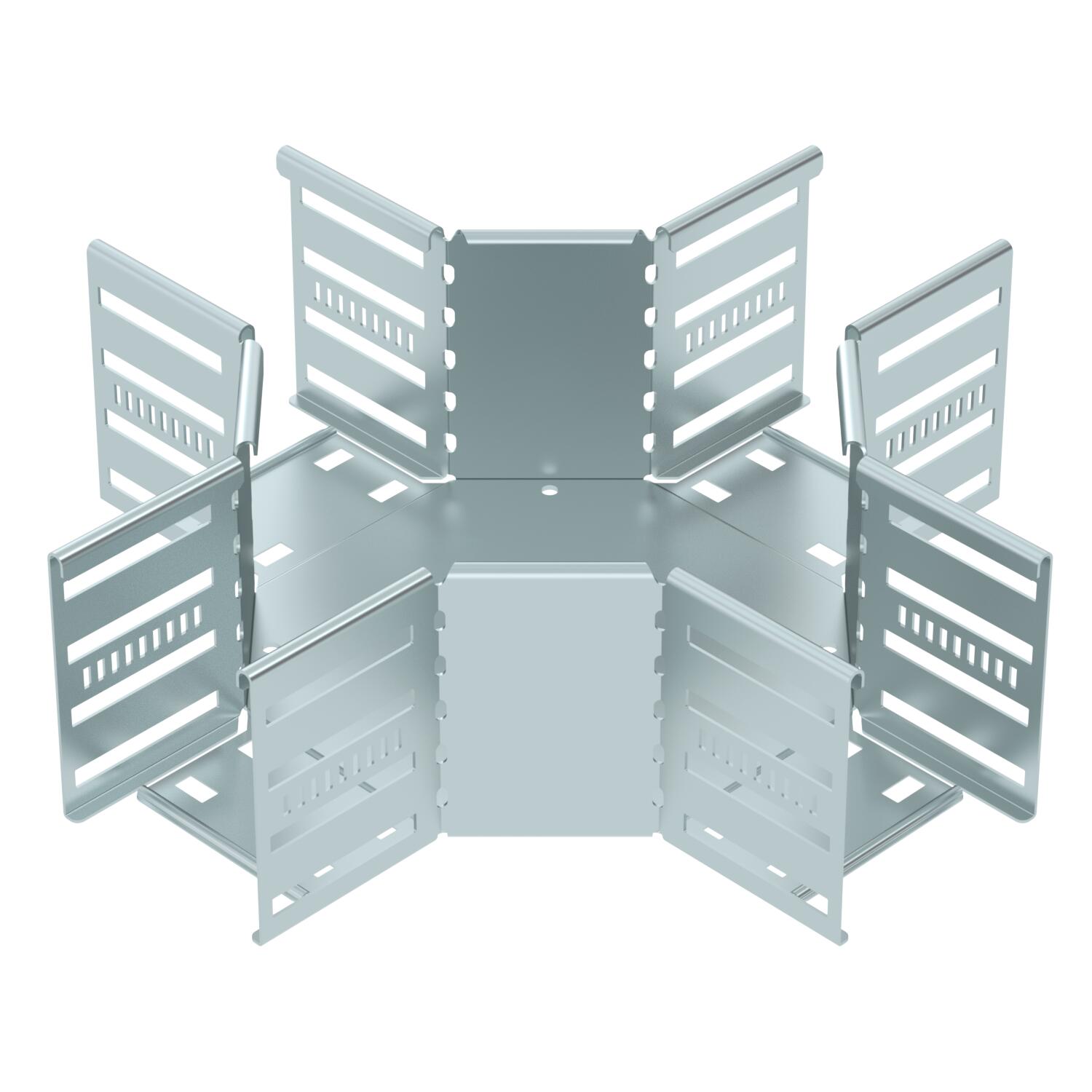

Descrizione prodottoDerivazione a croce per realizzare una diramazione orizzontale, pezzo stampato per passerelle portacavi a innesto e avvitabili con altezza bordo di 110 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici

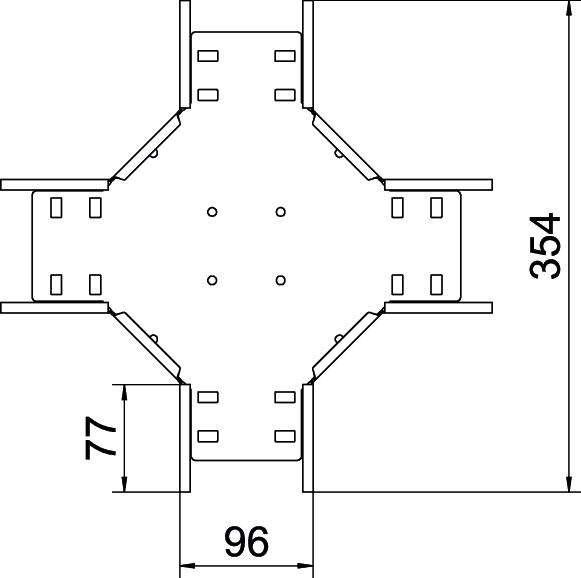

Acciaio inossidabile, decapato no Altezza 110 mm Colore zinc Dimensione 110x100 Dimensione B 100 mm Dimensione R 50 mm Foratura NATO no Larghezza 100 mm Mantenimento funzionale no Materiale Acciaio Quantità viti raccomandata 36 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 0,8 mm Spessore longherone 1,25 mm Spessore materiale piastra 0,8 mm Super- ficie zincato in continuo Tipo di giunto sistema portacavi avvitato/fissato Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Coperchio per derivazione a croce FS
RKD 100 FS 7027800 1 Pezzo Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Morsetto doppio, montaggio pezzo stampato A2
DOP A2 6035998 10 Pezzo - Download
-
Scheda tecnica RK 110 FS / 7027351 , 0.23MB , pdfDichiarazione di conformità UE RK 110 FS / 7027351 , 0.15MB , pdfREACH Dichiarazione di conformità RK 110 FS / 7027351 , 0.12MB , pdfRoHS Dichiarazione di conformità RK 110 FS / 7027351 , 0.13MB , pdfIstruzioni di montaggio Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfIstruzioni di montaggio Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
