Curva verticale in salita, altezza 80 mm, FS
N. art. 7218114 | EAN 4012197332174
- Descrizione prodotto
-

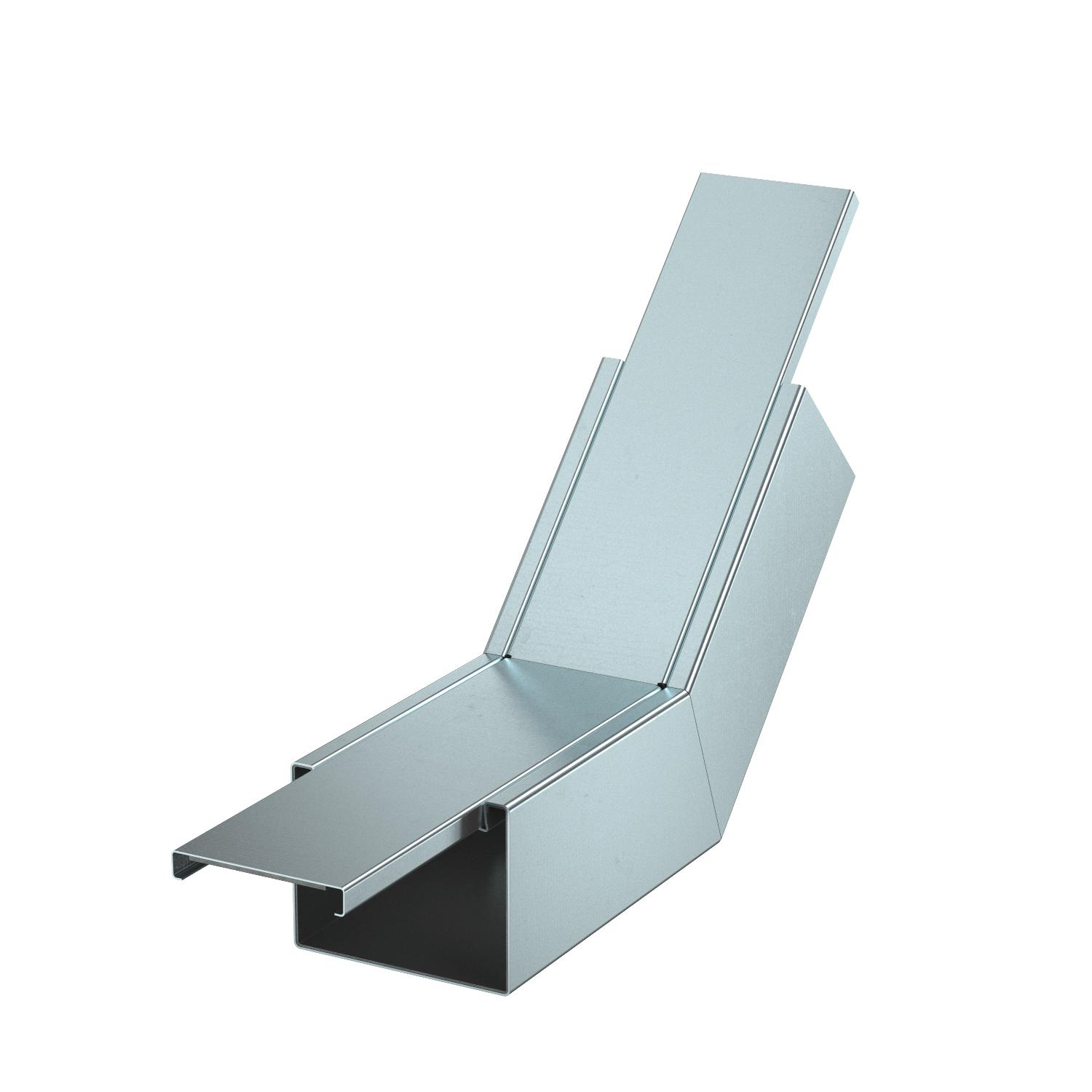

Descrizione prodottoCurva verticale di 45° nella versione in salita con tessuto antincendio intumescente per canale PYROLINE® Rapid PLM. Idonea per il montaggio diretto a parete e a soffitto, nei sistemi sottopavimento o sopraelevato. Montaggio dei giunti senza attrezzi con il connettore PLM SI. Il coperchio viene fissato ad incastro senza attrezzi e consente un'ispezione rapida ed un'implementazione successiva. La sporgenza del coperchio consente di montare quest'ultimo in modo sfalsato per l'equipotenzializzazione lungo l'intero tratto del canale.
-
- Dati tecnici
-
Dati tecnici

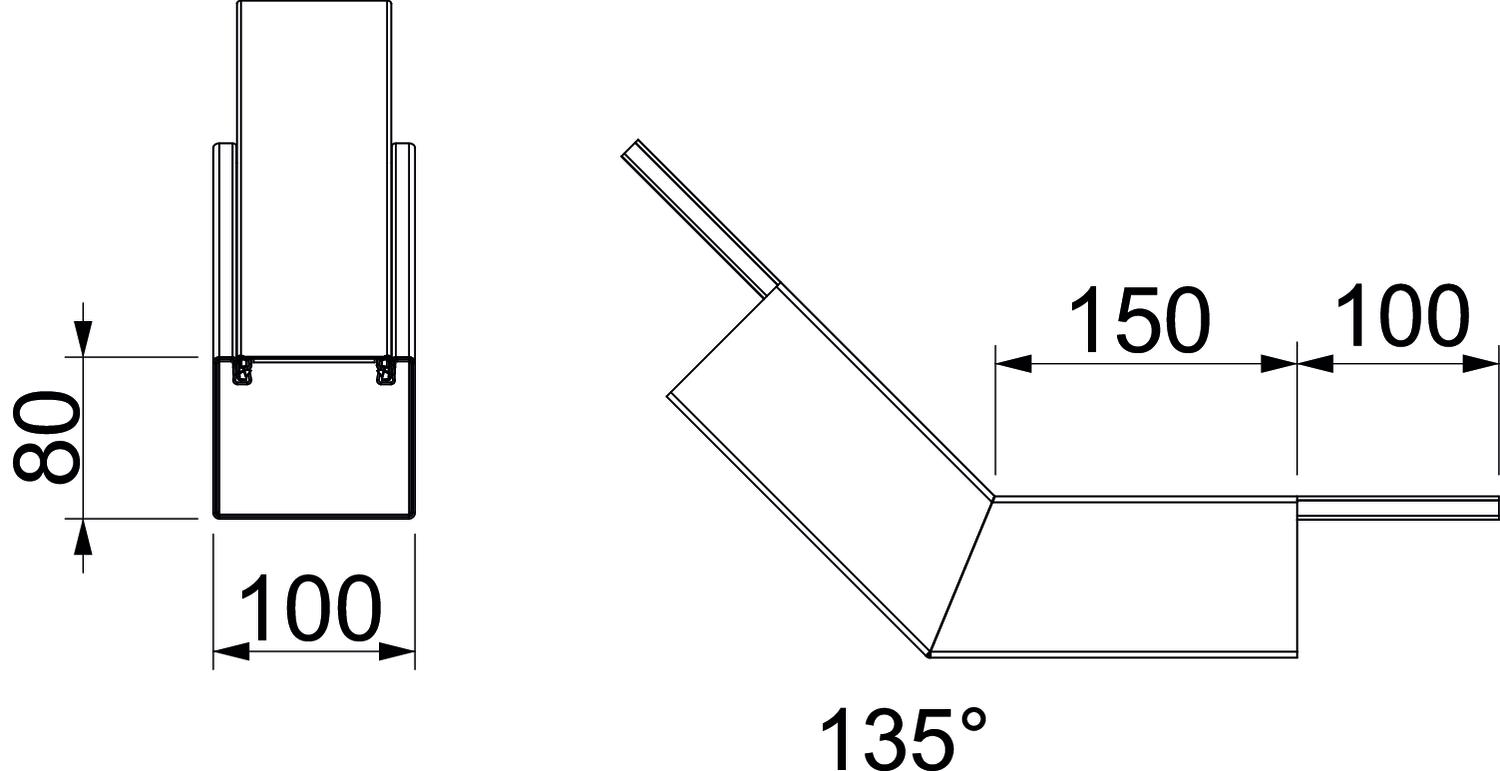

Angolo del gomito 45 ° Classificazione EI - condotto di installazione 90 Con foratura sì Dimensione H 80 mm Dimensione 435x100x257 Dimensione A 150 mm Dimensione B 100 mm Divisori possibili no Fissaggio del coperchio altro Materiale Acciaio Numero dei lati infiammabili 4 Rivestimento Acciaio Sezione utile 5180 mm² Super- ficie zincato in continuo - Tutti i tipi
- Download
-
Scheda tecnica PLM BR 0810 FS / 7218114 , 0.16MB , pdfCatalogo Brandschutzkanäle , 8.99MB , pdfDichiarazione di conformità UE PLM BR 0810 FS / 7218114 , 0.20MB , pdfDichiarazione di prestazione PLM BR 0810 FS / 7218114 , 0.78MB , pdfCertificato di omologazione Canali antincendio PYROLINE® Rapid PLM , 2.15MB , pdfIstruzioni di montaggio Istruzioni di montaggio canale PYROLINE® Rapid EI30-EI90 a norma EN 13501-2 , 7.20MB , pdfPer questo prodotto non sono disponibili voci di capitolato
