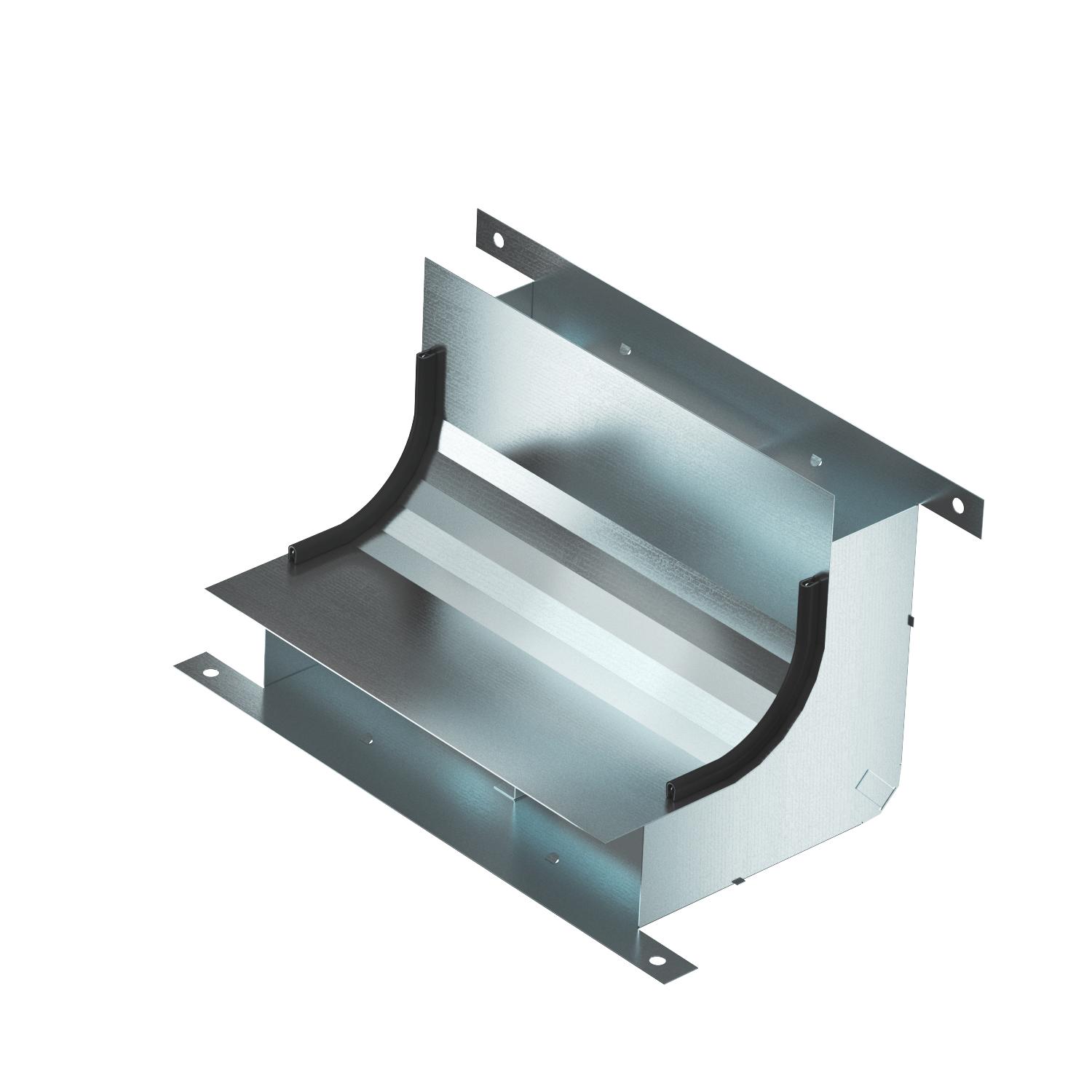

Curva verticale, 2 vie, altezza 48 mm
N. art. 7400643 | EAN 4012197349592
- Descrizione prodotto
-
Descrizione prodottoPer una deviazione di direzione verticale di canali di installazione sotto pavimento sotto battuto (collegamenti a parete, immissioni).
-
- Dati tecnici
-
Dati tecnici

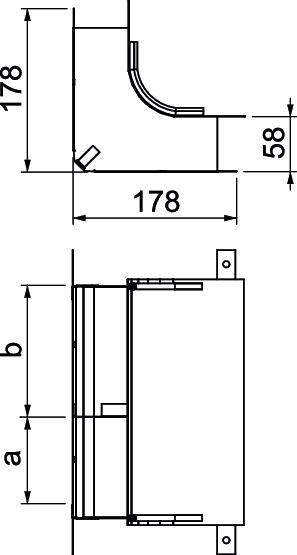

Adatto per condotti sotto battuto coperti dal massetto sì Adatto per condotti sotto pavimento chiusi a filo battuto no Altezza 58 mm Altezza canale min. 58 mm Dimensione h 58 mm Dimensione 330x177,7x177,7 Dimensione a 110 mm Dimensione b 140 mm Larghezza 250 mm Larghezza canale min. 250 mm Lunghezza 178 mm Materiale Acciaio Numero delle vie 2 St. Numero di pareti divisorie fisse 1 Sezione via a 5800 mm² Sezione via b 7500 mm² Super- ficie zincato in continuo - Tutti i tipi
- Download
-
Scheda tecnica KV2 25058-2 / 7400643 , 0.16MB , pdfDichiarazione di conformità UE KV2 25058-2 / 7400643 , 0.11MB , pdfDichiarazione di prestazione KV2 25058-2 / 7400643 , 0.34MB , pdfIstruzioni di montaggio EÜK screed-covered duct system generation 3 , 76.05MB , pdfIstruzioni di montaggio Sistema di canali sottopavimento EÜK , 10.26MB , pdf
