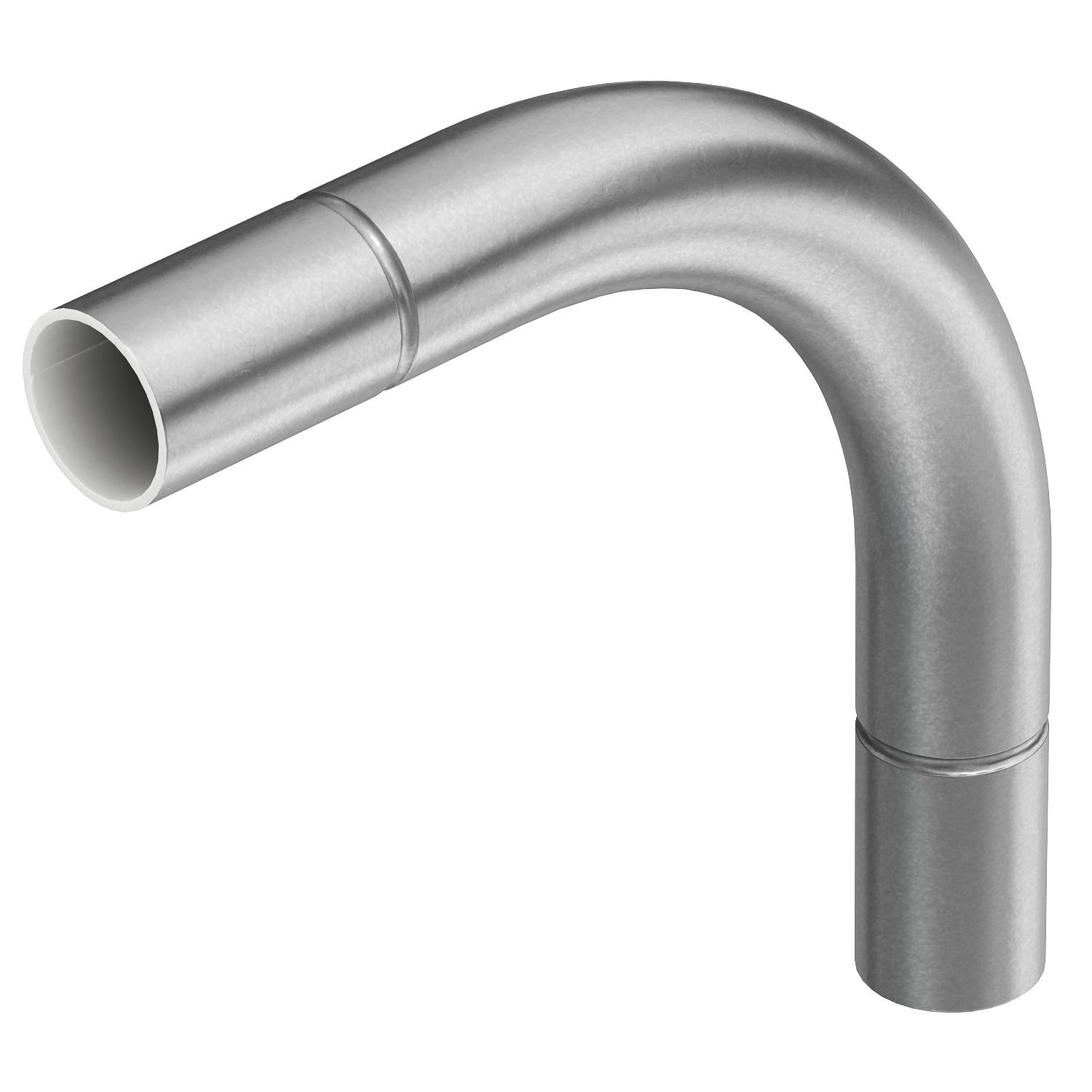

Curva tubo in acciaio zincata a caldo per immersione, ad innesto

N. art. / Tipo

Per diametro tubo nominale

Descrizione prodotto

Descrizione prodotto

Curva a 90°, per l'installazione elettrica secondo EN 61386-1. Superficie interna priva di residui di lavorazione.

Dati tecnici

Angolo del gomito	90 °
Con apertura di ispezione e coperchio	no
Con manicotto	sì
Dimensione	Ø16mm
Dimensione A	43,7 mm
Dimensione B	103 mm
Dimensione D	18,6 mm
Dimensione d	16,6 mm
Dimensione l	25 mm
Dimensione m (mm)	M16
Dimensione R	50 mm
Dimensione t	1 mm

Flessibile	no
In due parti	no
Materiale	Acciaio
Per diametro tubo nominale	50 mm
Priva di alogeni	no
Range di temperatura di esercizio max	400 °C
Range di temperatura di esercizio min.	-45 °C
Super- ficie	zincato a caldo per immersione
Superficie lucida	no
Superficie spazzolata	no
Versione	Connessione

Tutti i tipi

Tipo	Per diametro tubo nominale	N. art.	Quantità	Conf.
SBN16 FT	50 mm	2046816	Pezzo	15 Pezzo
SBN20 FT	20 mm	2046817	Pezzo	25 Pezzo
SBN25 FT	25 mm	2046818	Pezzo	25 Pezzo
SBN32 FT	32 mm	2046819	Pezzo	20 Pezzo
SBN40 FT	40 mm	2046820	Pezzo	15 Pezzo
SBN50 FT	50 mm	2046821	Pezzo	5 Pezzo
SBN63 FT	63 mm	2046822	Pezzo	3 Pezzo
