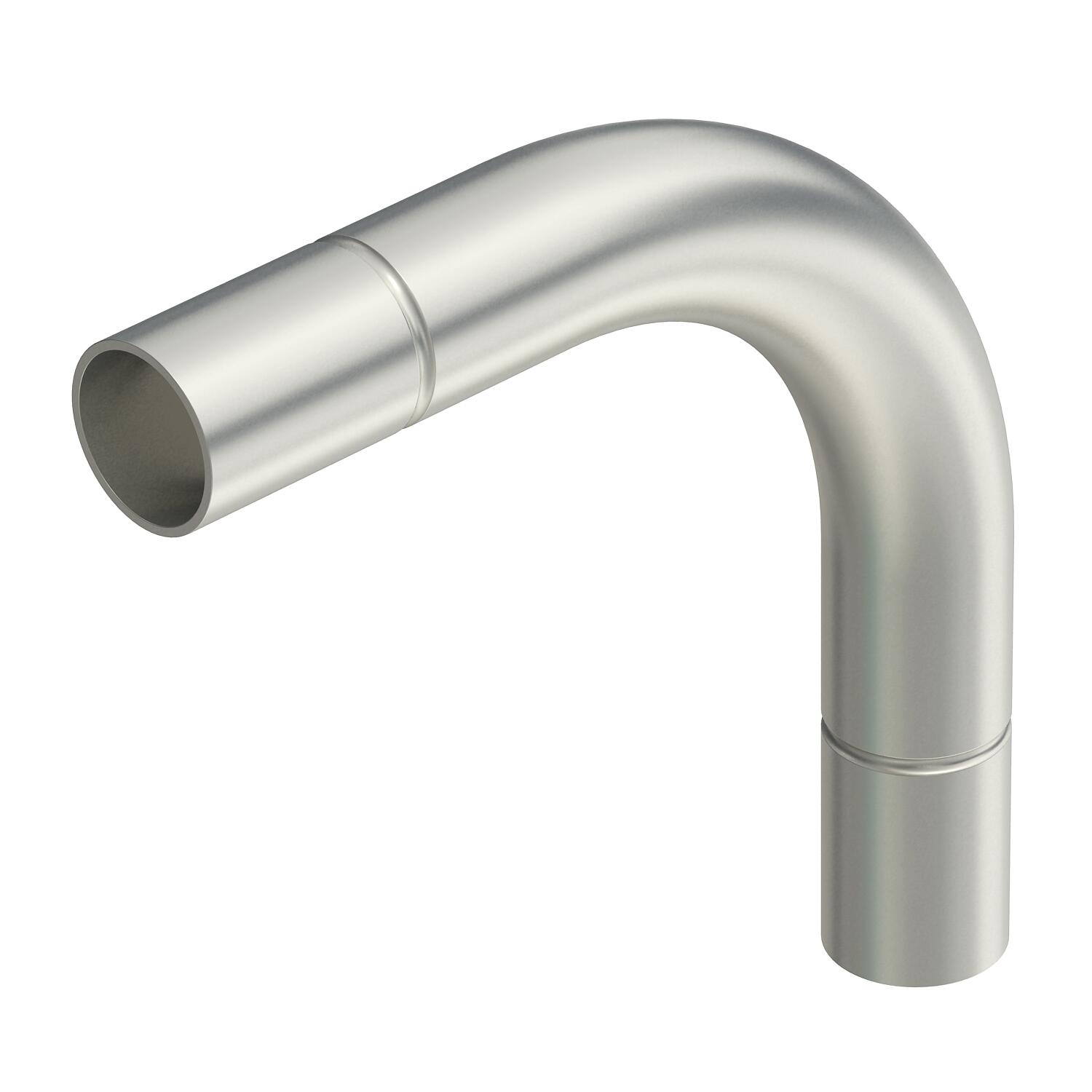

Curva tubo in acciaio INOX A4, ad innesto

N. art. / Tipo

Per diametro tubo nominale

Descrizione prodotto

Descrizione prodotto

Curva a 90°, per l'installazione elettrica secondo EN 61386-1. Superficie interna priva di residui di lavorazione.

Dati tecnici

Angolo del gomito	90 °
Con apertura di ispezione e coperchio	no
Con manicotto	sì
Dimensione	Ø25mm
Dimensione A	40 mm
Dimensione B	190,5 mm
Dimensione d	25,2 mm
Dimensione D	27,2 mm
Dimensione l	30 mm
Dimensione m (mm)	M25
Dimensione R	110 mm
Dimensione t	1 mm

Flessibile	no
Impronta CO₂ (GWP) dalla culla al cancello	1,1723 kg CO₂e / 1 Pezzo
In due parti	no
Materiale	Acciaio legato, INOX 1.4571
Per diametro tubo nominale	25 mm
Priva di alogeni	no
Range di temperatura di esercizio max	400 °C
Range di temperatura di esercizio min.	-45 °C
Super- ficie	non trattato, ulteriore trattamento
Superficie lucida	no
Superficie spazzolata	sì
Versione	Connessione

Tutti i tipi

Tutti i tipi

Tipo	Per diametro tubo nominale	N. art.	Quantità	Conf.
SB16W A4	16 mm	2046760	Pezzo	5 Pezzo
SB20W A4	20 mm	2046761	Pezzo	10 Pezzo
SB25W A4	25 mm	2046762	Pezzo	10 Pezzo
SB32W A4	32 mm	2046763	Pezzo	10 Pezzo
SB40W A4	40 mm	2046764	Pezzo	5 Pezzo
SB50W A4	50 mm	2046765	Pezzo	5 Pezzo
SB63W A4	63 mm	2046766	Pezzo	3 Pezzo
