Nota: Articolo fuori produzione. Alternativa disponibile: 7077106 / Elemento per curve snodate, verticale 110 FT

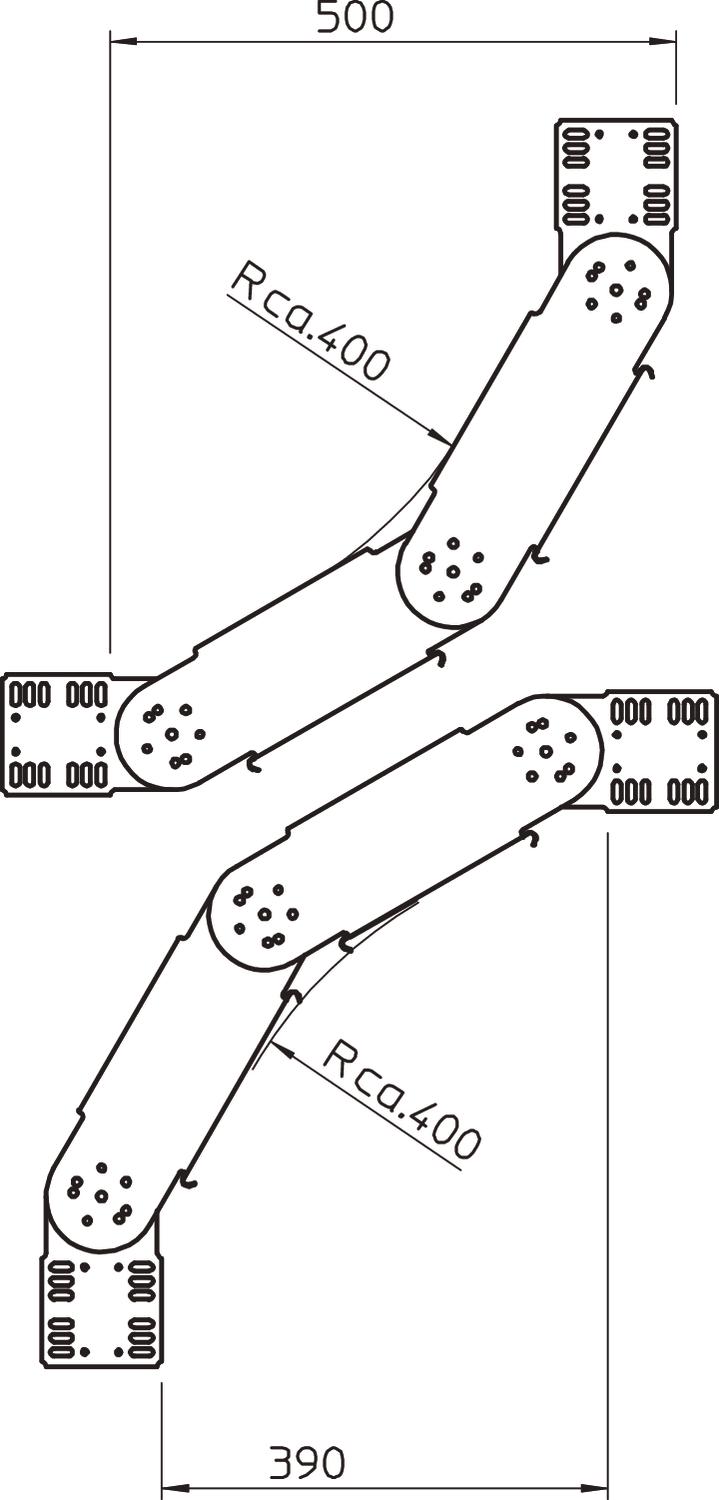

Curva snodata 90°, verticale 110 FT

N. art. / Tipo

Larghezza

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Colore	zinco

Descrizione prodotto

Descrizione prodotto

Curva snodata 90°, verticale, per tutti i tipi di passerelle con bordo di altezza pari a 110 mm.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Altezza	4 in
Colore	zinco
Deviazione di direzione	verticale, in salita/discesa
Dimensione	110x100
Dimensione R	400 mm
Foratura laterale	no
Foratura NATO	no
Forma costruttiva	Curva snodata_completa
Foro di montaggio nel pavimento	no

Larghezza	4 in
Larghezza	100 mm
Mantenimento funzionale	no
Materiale	Acciaio
Piegatura (angolo)	90°
Spessore lamiera	1 mm
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Versione a grande portata	no
Versione connettore	dotato di connettore

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Materiale	Super- ficie	Colore	N. art.	Quantità	Conf.
RGBV 110 FT	100 mm	Acciaio	zincato a caldo per immersione	zinco	7081103	Pezzo	1 Pezzo
RGBV 115 FT	150 mm	Acciaio	zincato a caldo per immersione	zinco	7081108	Pezzo	1 Pezzo
RGBV 120 FT	200 mm	Acciaio	zincato a caldo per immersione	zinco	7081200	Pezzo	1 Pezzo
RGBV 130 FT	300 mm	Acciaio	zincato a caldo per immersione	zinco	7081308	Pezzo	1 Pezzo
RGBV 140 FT	400 mm	Acciaio	zincato a caldo per immersione	zinco	7081405	Pezzo	1 Pezzo
RGBV 150 FT	500 mm	Acciaio	zincato a caldo per immersione	zinco	7081502	Pezzo	1 Pezzo
RGBV 160 FT	600 mm	Acciaio	zincato a caldo per immersione	zinco	7081555	Pezzo	1 Pezzo
