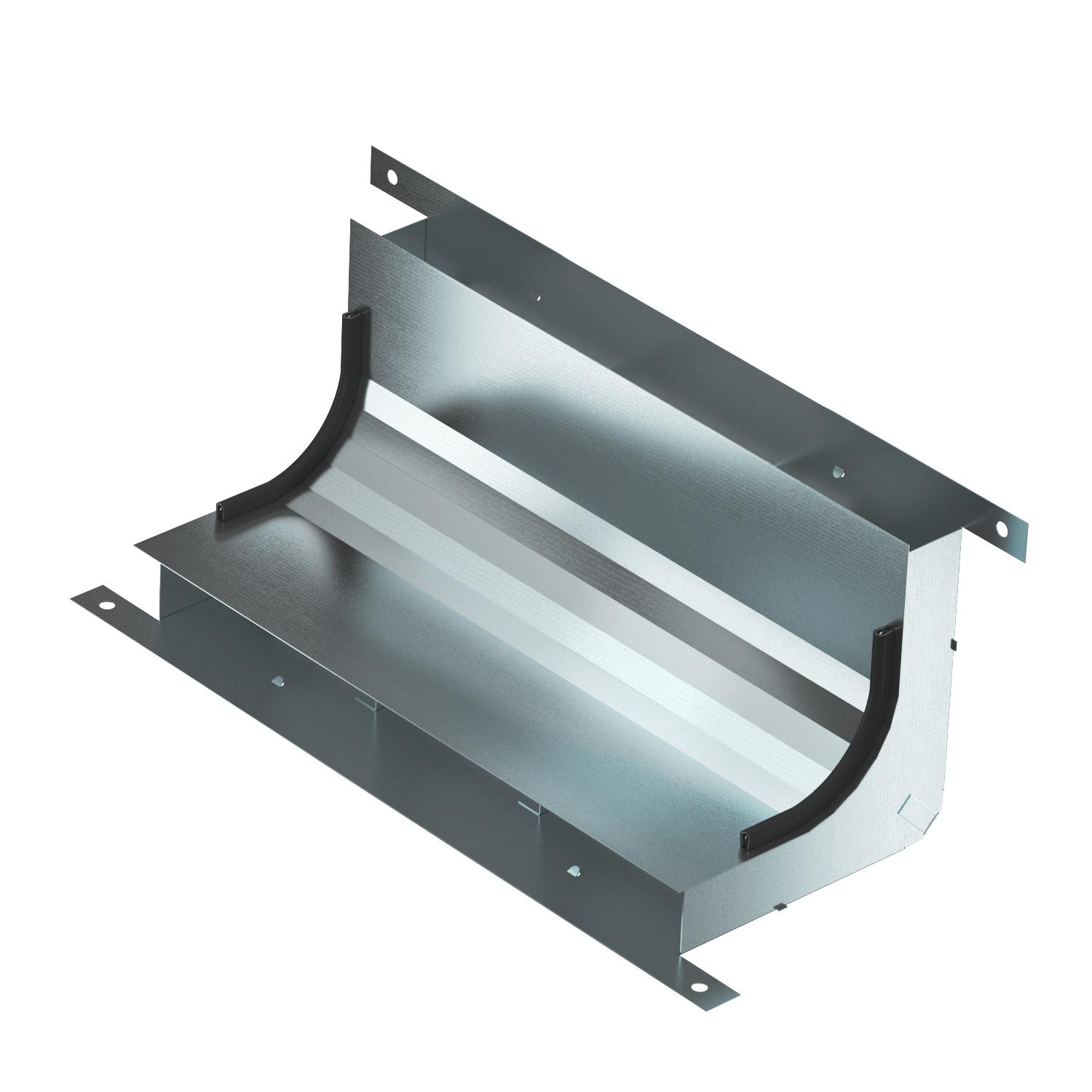

Curva in salita, 3 vie, altezza 38 mm
N. art. 7400662 | EAN 4012197349745
- Descrizione prodotto
-
Descrizione prodottoPer una deviazione di direzione verticale di canali di installazione sotto pavimento sotto battuto (collegamenti a parete, immissioni).
-
- Dati tecnici
-
Dati tecnici

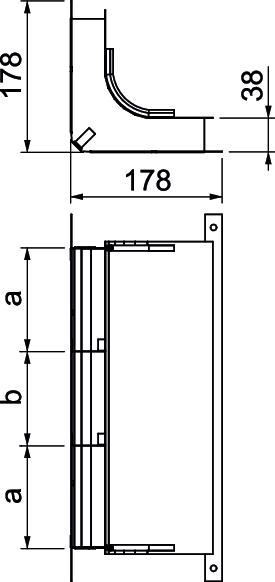

Adatto per condotti sotto battuto coperti dal massetto sì Adatto per condotti sotto pavimento chiusi a filo battuto no Altezza 38 mm Altezza canale min. 38 mm Dimensione h 38 mm Dimensione 430x177,7x177,7 Dimensione a 120 mm Dimensione b 110 mm Larghezza 350 mm Larghezza canale min. 350 mm Lunghezza 178 mm Materiale Acciaio Numero delle vie 3 St. Numero di pareti divisorie fisse 2 Sezione via a 4060 mm² Sezione via b 3934 mm² Super- ficie zincato in continuo - Tutti i tipi
- Download
-
Scheda tecnica KV3 35038-2 / 7400662 , 0.16MB , pdfDichiarazione di conformità UE KV3 35038-2 / 7400662 , 0.11MB , pdfDichiarazione di prestazione KV3 35038-2 / 7400662 , 0.34MB , pdfIstruzioni di montaggio Im-Beton-Kanalsystem IBK , 3.27MB , pdfIstruzioni di montaggio EÜK screed-covered duct system generation 3 , 76.05MB , pdfIstruzioni di montaggio Sistema di canali sottopavimento EÜK , 10.26MB , pdf
