Curva 90° per passerelle grigliate, G

N. art. / Tipo

Larghezza

Diametro filo

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

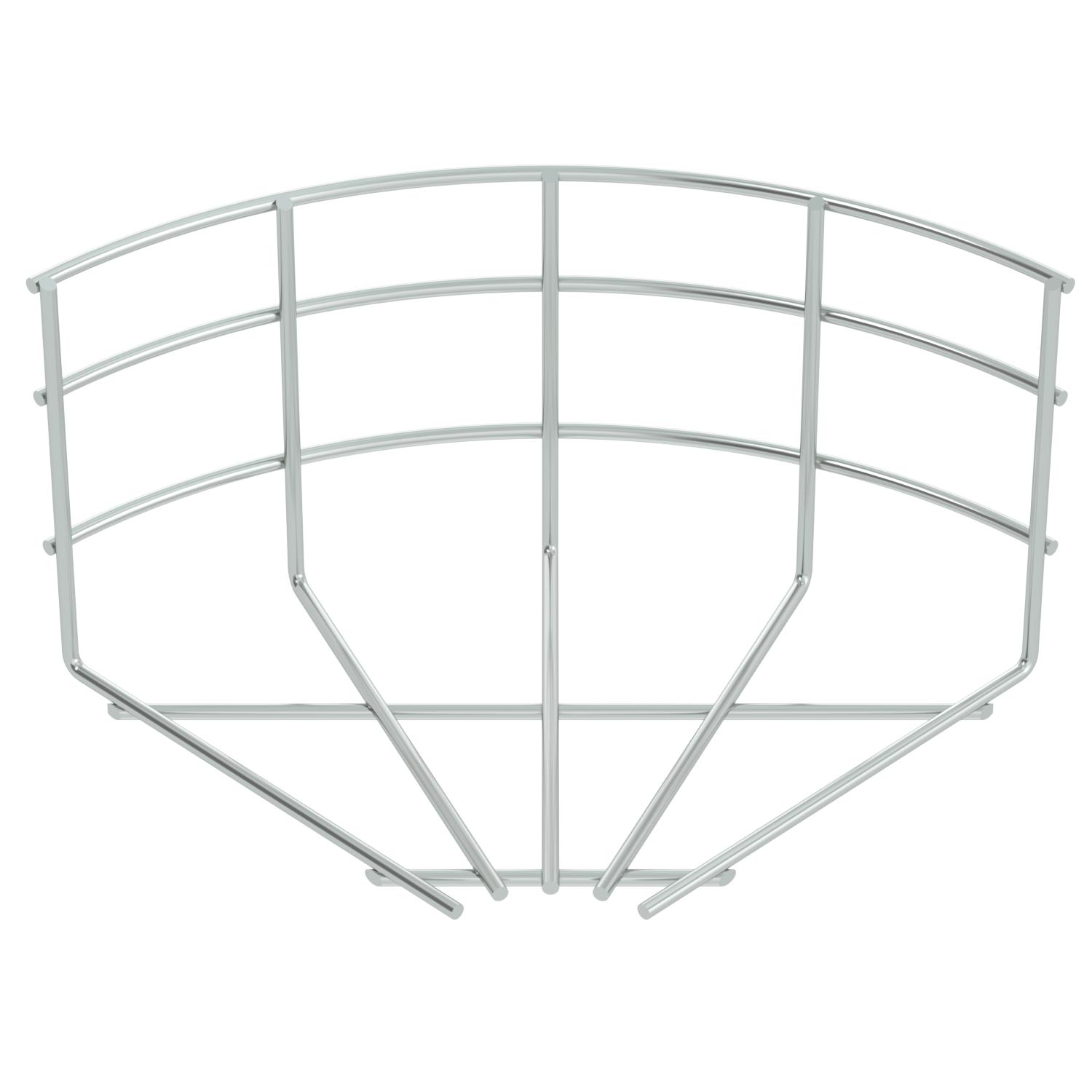

Curva 90° orizzontale per passerelle grigliate con altezza del bordo di 105 mm.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	105 mm
Colore	zinco
Diametro filo	3,9 mm

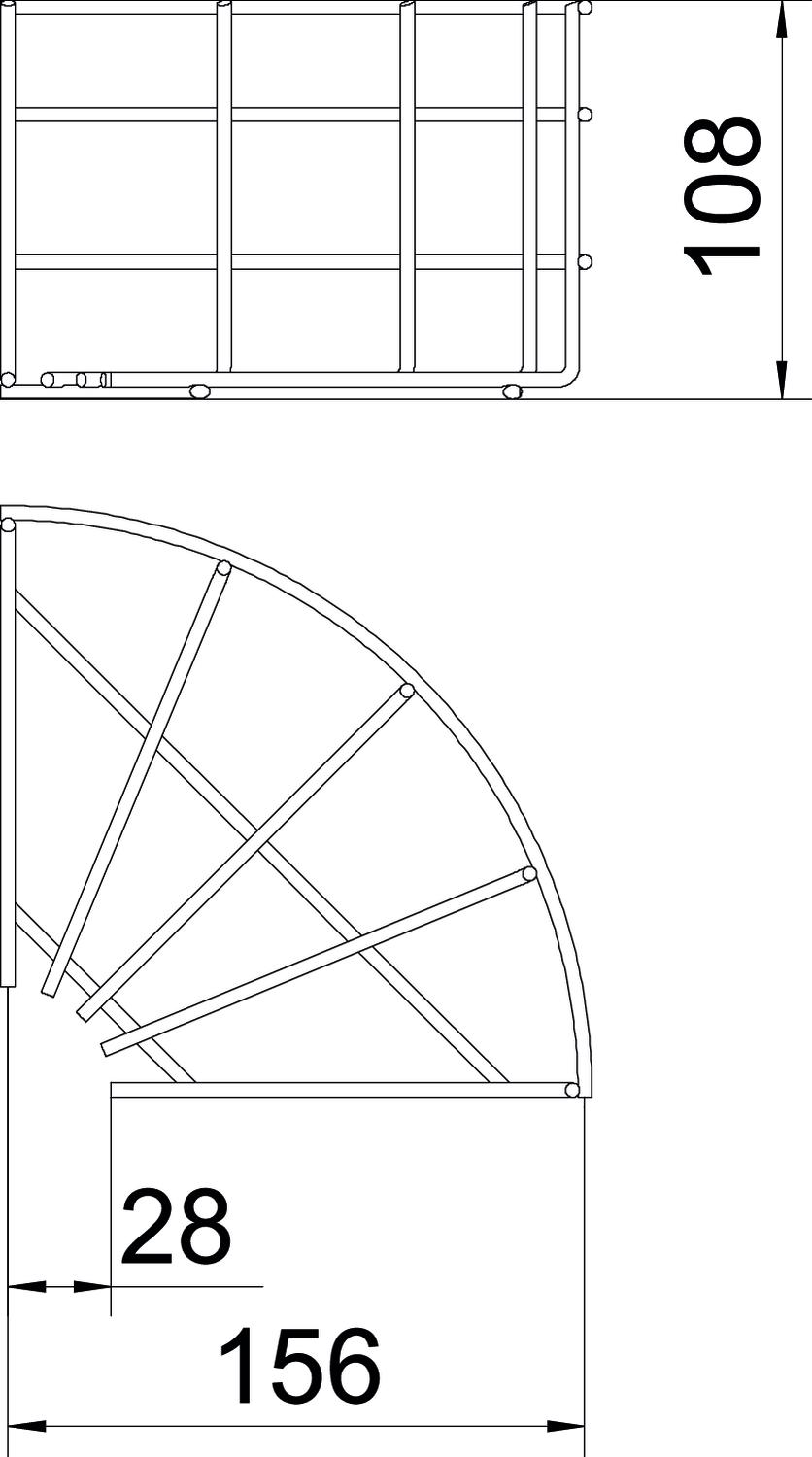

Dimensione H	108 mm
Dimensione	105x150
Dimensione A	28 mm
Dimensione B	156 mm
Forma costruttiva	Curva orizzontale

Impronta CO₂ (GWP) dalla culla al cancello	0,5251 kg CO₂e / 1 Pezzo
Larghezza	150 mm
Larghezza	5,91 in
Mantenimento funzionale	no
Materiale	Acciaio
Piegatura (angolo)	90°
Super- ficie	zincato galvanicamente
Versione connettore	senza connettore

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Diametro filo	Mantenimento funzionale	N. art.	Quantità	Conf.
GRB 90 110 G	100 mm	3,9 mm	no	6002370	Pezzo	1 Pezzo
GRB 90 115 G	150 mm	3,9 mm	no	6002372	Pezzo	1 Pezzo
GRB 90 120 G	200 mm	4,8 mm	no	6002374	Pezzo	1 Pezzo
GRB 90 130 G	300 mm	4,8 mm	no	6002376	Pezzo	1 Pezzo
GRB 90 140 G	400 mm	4,8 mm	no	6002378	Pezzo	1 Pezzo
GRB 90 150 G	500 mm	4,8 mm	no	6002382	Pezzo	1 Pezzo
GRB 90 160 G	600 mm	4,8 mm	no	6002384	Pezzo	1 Pezzo

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore G	GSV 34 G	6016596	Pezzo	20 Pezzo

Download

Scheda tecnica GRB 90 115 G / 6002372 , 0.18MB , pdf

Manuale KTS cable tray systems , 1.61MB , pdf

Catalogo Cable support systems , 45.23MB , pdf

Dichiarazione di conformità UE GRB 90 115 G / 6002372 , 0.13MB , pdf

Download

Download

Istruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdf
