Curva 90° per passerelle grigliate, FT

N. art. / Tipo

Larghezza

Diametro filo

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

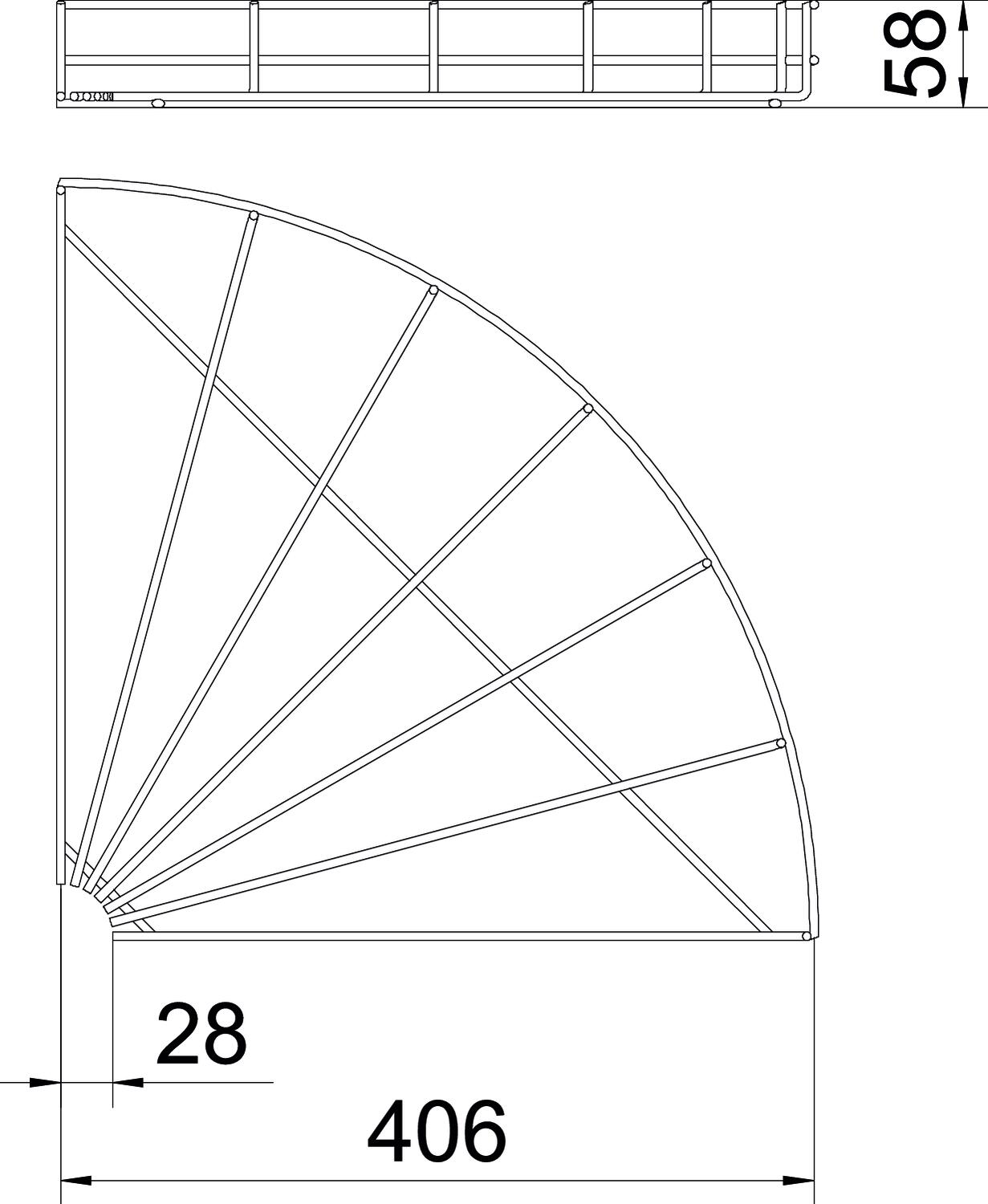

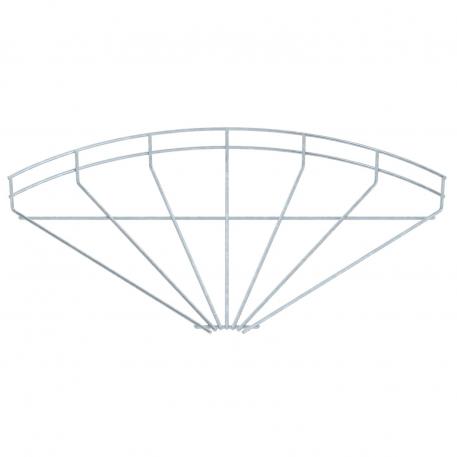

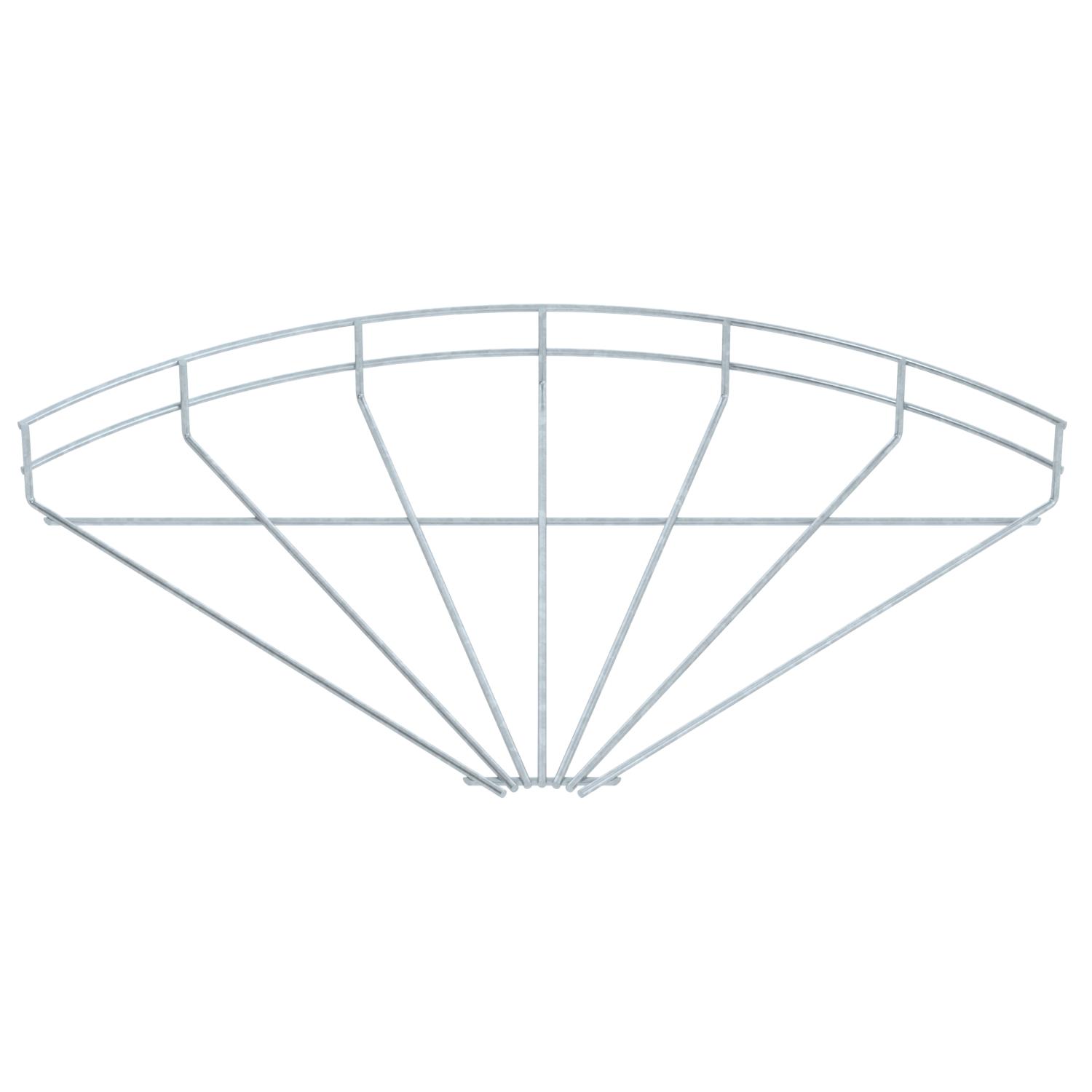

Curva 90° orizzontale per passerelle grigliate con altezza del bordo di 55 mm.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	55 mm
Colore	zinco
Diametro filo	4,8 mm
Dimensione	55x400
Forma costruttiva	Curva orizzontale
Larghezza	15,75 in

Larghezza	400 mm
Mantenimento funzionale	no
Materiale	Acciaio
Piegatura (angolo)	90°
Super- ficie	zincato a caldo per immersione
Versione connettore	senza connettore

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Diametro filo	Mantenimento funzionale	N. art.	Quantità	Conf.
GRB 90 510 FT	100 mm	3,9 mm	no	6002218	Pezzo	1 Pezzo
GRB 90 515 FT	150 mm	3,9 mm	no	6002222	Pezzo	1 Pezzo
GRB 90 520 FT	200 mm	3,9 mm	no	6002226	Pezzo	1 Pezzo
GRB 90 530 FT	300 mm	4,8 mm	no	6002234	Pezzo	1 Pezzo
GRB 90 540 FT	400 mm	4,8 mm	no	6002242	Pezzo	1 Pezzo
GRB 90 550 FT	500 mm	4,8 mm	no	6002250	Pezzo	1 Pezzo
GRB 90 560 FT	600 mm	4,8 mm	no	6002269	Pezzo	1 Pezzo

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore FT	GSV 34 FT	6016634	Pezzo	20 Pezzo

Download

Scheda tecnica GRB 90 540 FT / 6002242 , 0.21MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità UE GRB 90 540 FT / 6002242 , 0.13MB , pdf

Download

Download

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

Istruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdf
