Curva 90° 60 FT
N. art. 6211458 | EAN 4012196685073
- Descrizione prodotto
-

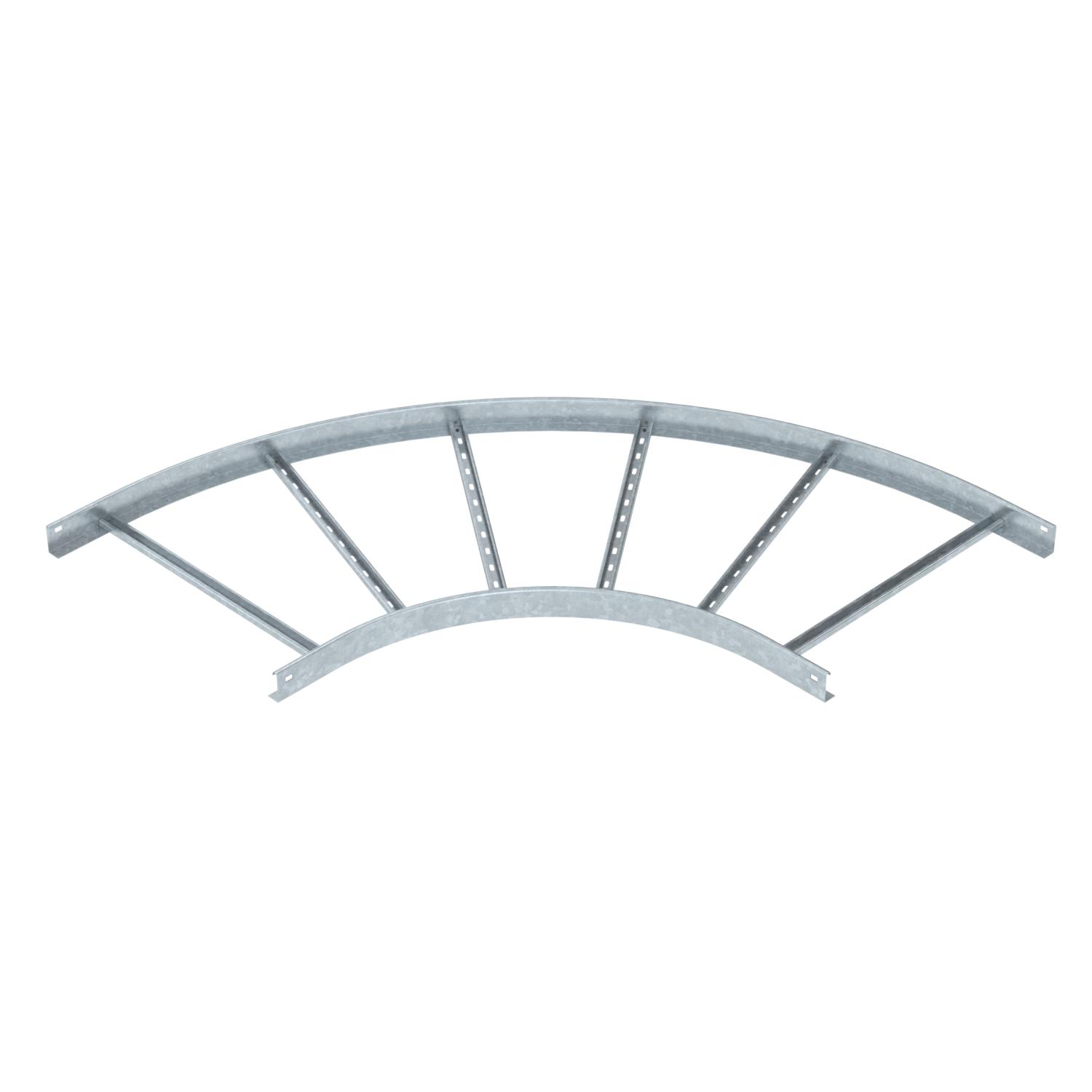

Descrizione prodottoCurva di 90° orizzontale, accessorio per passerelle portacavi, altezza bordo 60 mm. Con foro per giunti. Utilizzabile in ambienti interni ed esterni. Connettori e materiale di fissaggio devono essere ordinati separatamente. I pezzi stampati devono essere supportati dalla struttura portante.
-
- Dati tecnici
-
Dati tecnici

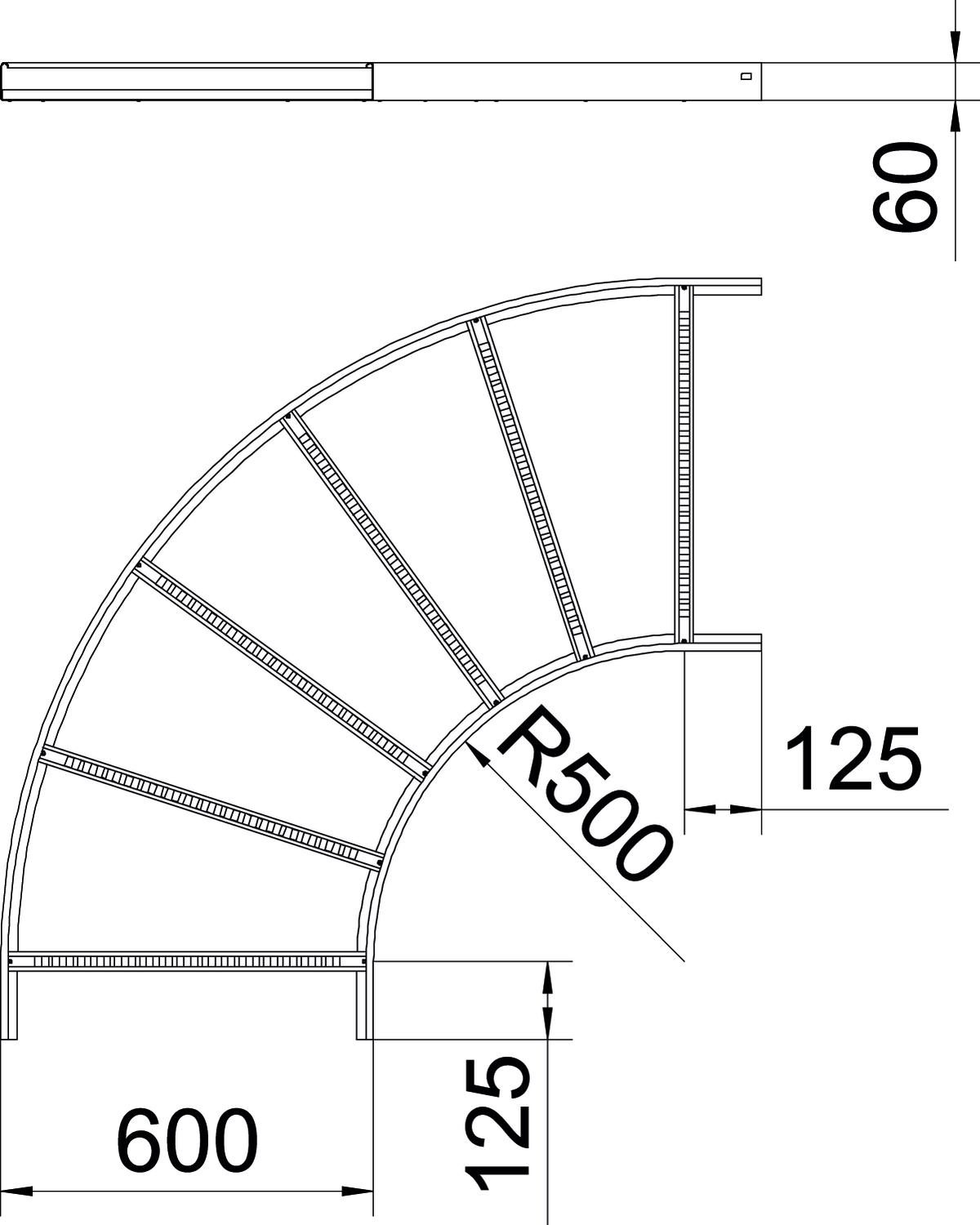

Acciaio inossidabile, decapato no Altezza 60 mm Colore zinco Con cerniera no Deviazione di direzione orizzontale Dimensione 60x600 Dimensione B 600 mm Dimensione R 600 mm Foratura laterale no Larghezza 600 mm Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 90° Spessore longherone 1,5 mm Super- ficie zincato a caldo per immersione Versione a grande portata no Versione connettore senza connettore Versione dei pioli Profilo non forato Versione del longherone laterale profilo piatto - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore lineare FT
LVG 60 FT 6208843 10 Pezzo - Download
-
Scheda tecnica LB 90 660 R5 FT / 6211458 , 0.23MB , pdfDichiarazione di conformità UE LB 90 660 R5 FT / 6211458 , 0.13MB , pdfDichiarazione di conformità UK LB 90 660 R5 FT / 6211458 , 0.09MB , pdfREACH Dichiarazione di conformità LB 90 660 R5 FT / 6211458 , 0.12MB , pdfRoHS Dichiarazione di conformità LB 90 660 R5 FT / 6211458 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
