Curva 90° 60 FS
N. art. 6225042 | EAN 4012196443604
- Descrizione prodotto
-

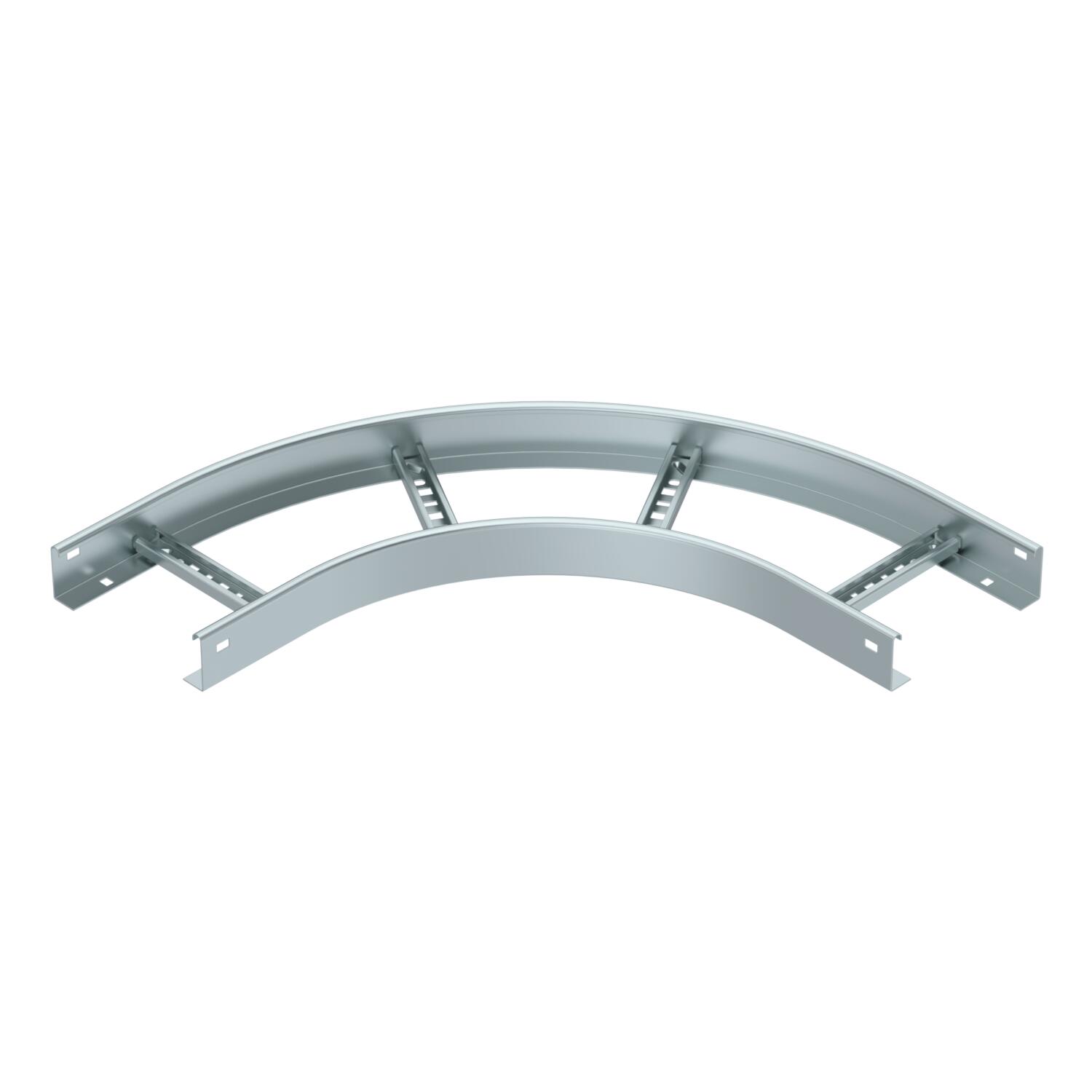

Descrizione prodottoCurva 90° orizzontale, con piolo saldato per tutti i tipi di passerelle con altezza del bordo pari a 60 mm.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 60 mm Colore zinc Con cerniera no Deviazione di direzione orizzontale Dimensione 60x200 Dimensione B 200 mm Dimensione R 200 mm Foratura laterale no Larghezza 200 mm Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 90° Spessore longherone 1,5 mm Super- ficie zincato in continuo Versione a grande portata no Versione connettore senza connettore Versione dei pioli Profilo forato Versione del longherone laterale profilo piatto - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore lineare FS
LVG 60 FS 6208840 10 Pezzo - Download
-
