Curva 90° 60 A4
N. art. 6225104 | EAN 4012196443765
- Descrizione prodotto
-

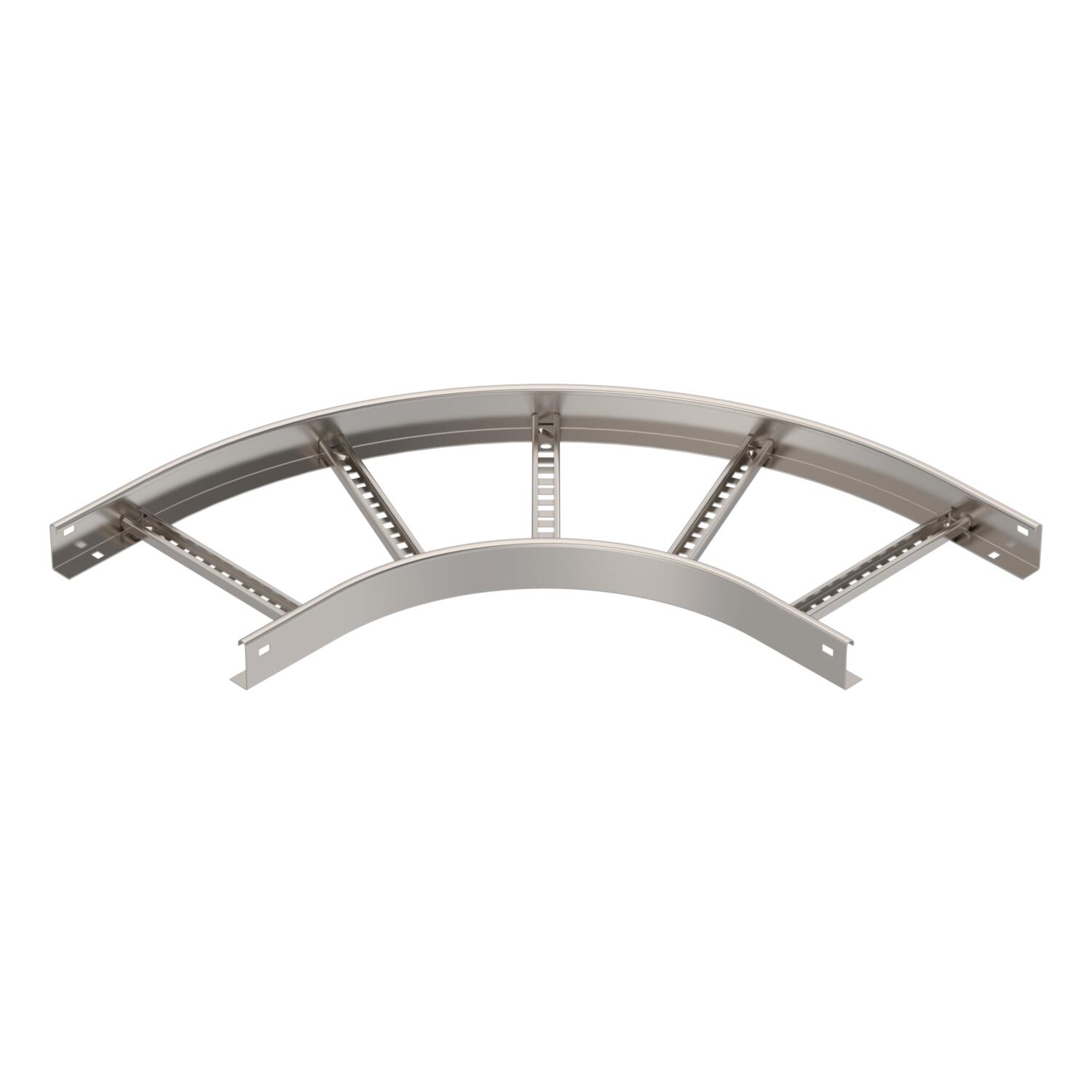

Descrizione prodottoCurva 90° orizzontale, con piolo saldato per tutti i tipi di passerelle con altezza del bordo pari a 60 mm.
-
- Dati tecnici
-
Dati tecnici

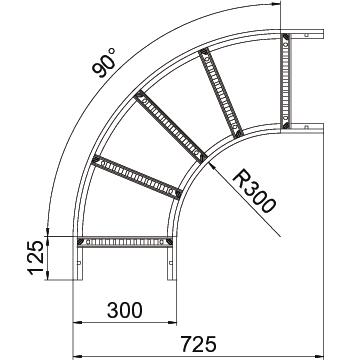

Acciaio inossidabile, decapato no Altezza 60 mm Colore acciaio legato Con cerniera no Deviazione di direzione orizzontale Dimensione 60x300 Dimensione B 300 mm Dimensione R 300 mm Foratura laterale no Larghezza 300 mm Mantenimento funzionale no Materiale Acciaio legato, INOX 1.4571 Piegatura (angolo) 90° Spessore longherone 1,5 mm Super- ficie non trattato, ulteriore trattamento Versione a grande portata no Versione connettore senza connettore Versione dei pioli Profilo forato Versione del longherone laterale profilo piatto - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore lineare A4
LVG 60 A4 6208835 10 Pezzo - Download
-
Scheda tecnica LB 90 630 R3 A4 / 6225104 , 0.22MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE LB 90 630 R3 A4 / 6225104 , 0.18MB , pdfDichiarazione di conformità UK LB 90 630 R3 A4 / 6225104 , 0.09MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
