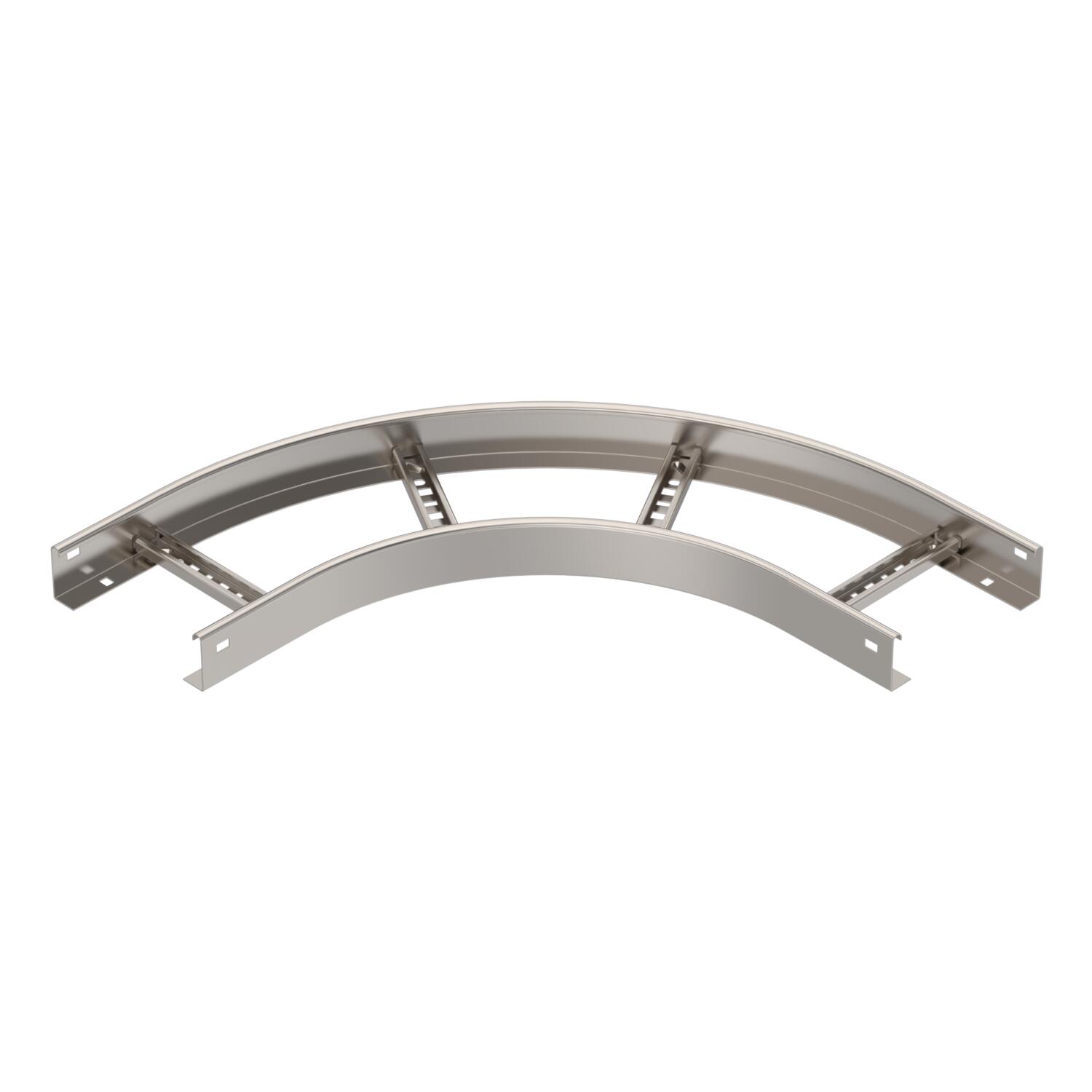

Curva 90° 60 A4
N. art. 6225102 | EAN 4012196443758
- Descrizione prodotto
-
Descrizione prodotto
Curva 90° orizzontale, con piolo saldato per tutti i tipi di passerelle con altezza del bordo pari a 60 mm.
-
- Dati tecnici
-
Dati tecnici

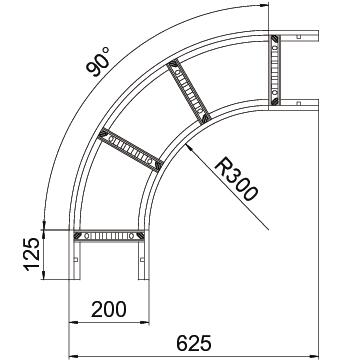

Acciaio inossidabile, decapato no Altezza 60 mm Con cerniera no Deviazione di direzione orizzontale Dimensione 60x200 Dimensione B 200 mm Dimensione R 200 mm Foratura laterale no Larghezza 200 mm Mantenimento funzionale no Materiale Acciaio legato, INOX 1.4571 Piegatura (angolo) 90° Spessore longherone 1,5 mm Super- ficie non trattato, ulteriore trattamento Versione a grande portata no Versione connettore senza connettore Versione dei pioli Profilo forato Versione del longherone laterale profilo piatto - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore lineare A4
LVG 60 A4 6208835 10 Pezzo - Download
-
