Curva 90° 60 A2
N. art. 6225088 | EAN 4012196443734
- Descrizione prodotto
-

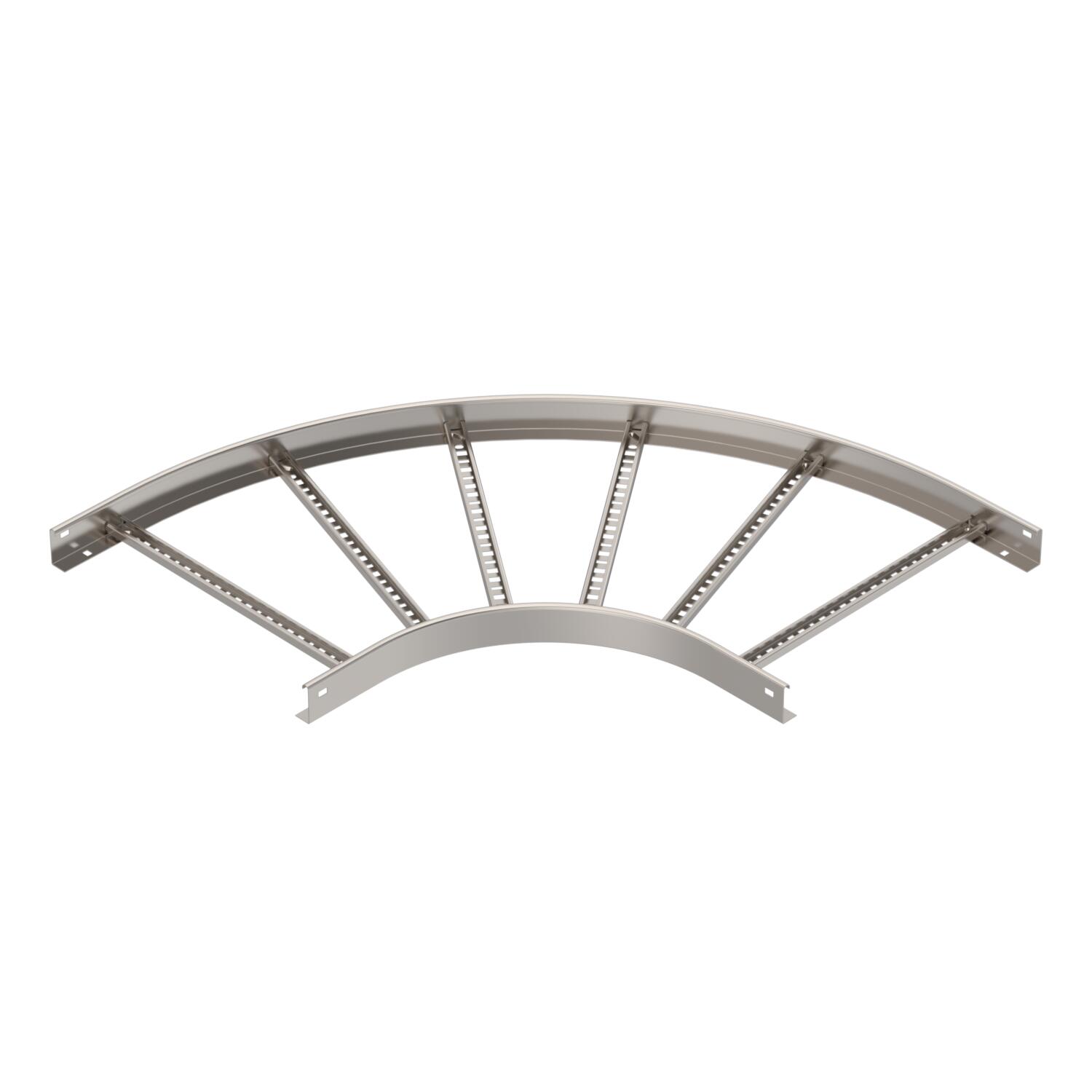

Descrizione prodottoCurva 90° orizzontale, con piolo saldato per tutti i tipi di passerelle con altezza del bordo pari a 60 mm.
-
- Dati tecnici
-
Dati tecnici

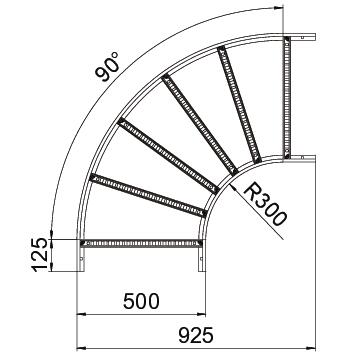

Acciaio inossidabile, decapato no Altezza 60 mm Colore acciaio legato Con cerniera no Deviazione di direzione orizzontale Dimensione 60x500 Dimensione B 500 mm Dimensione R 500 mm Foratura laterale no Larghezza 500 mm Mantenimento funzionale no Materiale Acciaio, INOX 1.4301 Piegatura (angolo) 90° Spessore longherone 1,5 mm Super- ficie non trattato, ulteriore trattamento Versione a grande portata no Versione connettore senza connettore Versione dei pioli Profilo forato Versione del longherone laterale profilo piatto - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore lineare A2
LVG 60 A2 6208846 10 Pezzo - Download
-
Scheda tecnica LB 90 650 R3 A2 / 6225088 , 0.23MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE LB 90 650 R3 A2 / 6225088 , 0.18MB , pdfDichiarazione di conformità UK LB 90 650 R3 A2 / 6225088 , 0.09MB , pdfREACH Dichiarazione di conformità LB 90 650 R3 A2 / 6225088 , 0.12MB , pdfRoHS Dichiarazione di conformità LB 90 650 R3 A2 / 6225088 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
