Curva 90° 110 FT
N. art. 6225144 | EAN 4012196443949
- Descrizione prodotto
-
Descrizione prodotto

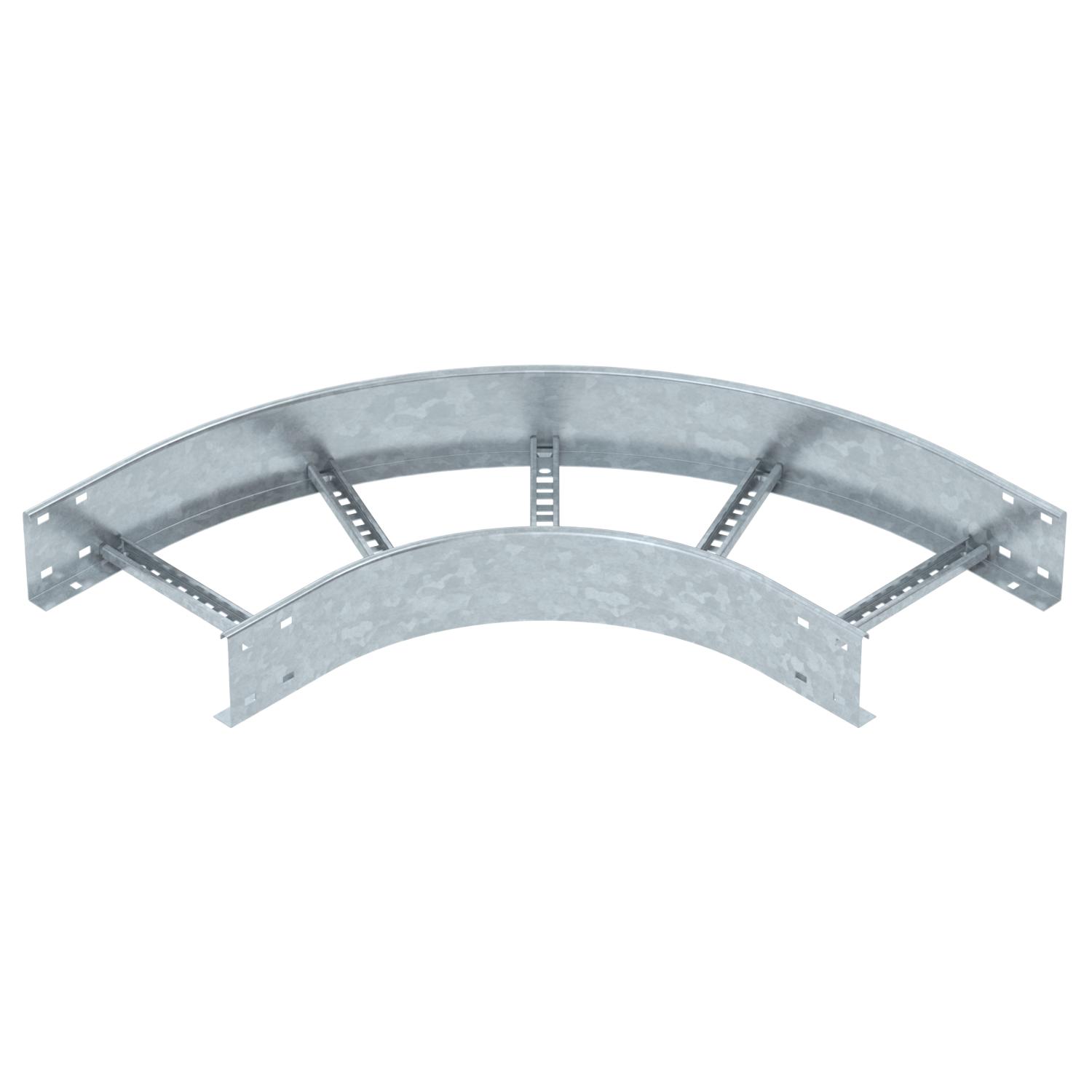

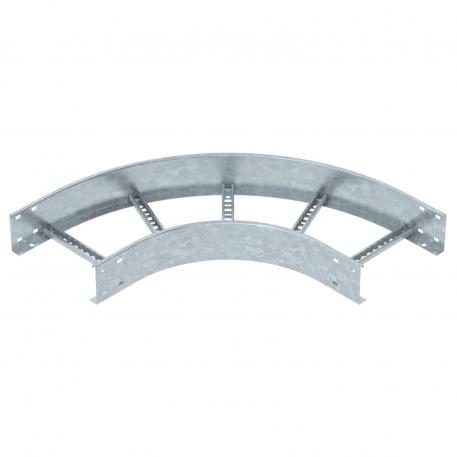

Curva 90° orizzontale, con piolo saldato per tutti i tipi di passerelle con altezza del bordo pari a 110 mm.
-
- Dati tecnici
-
Dati tecnici

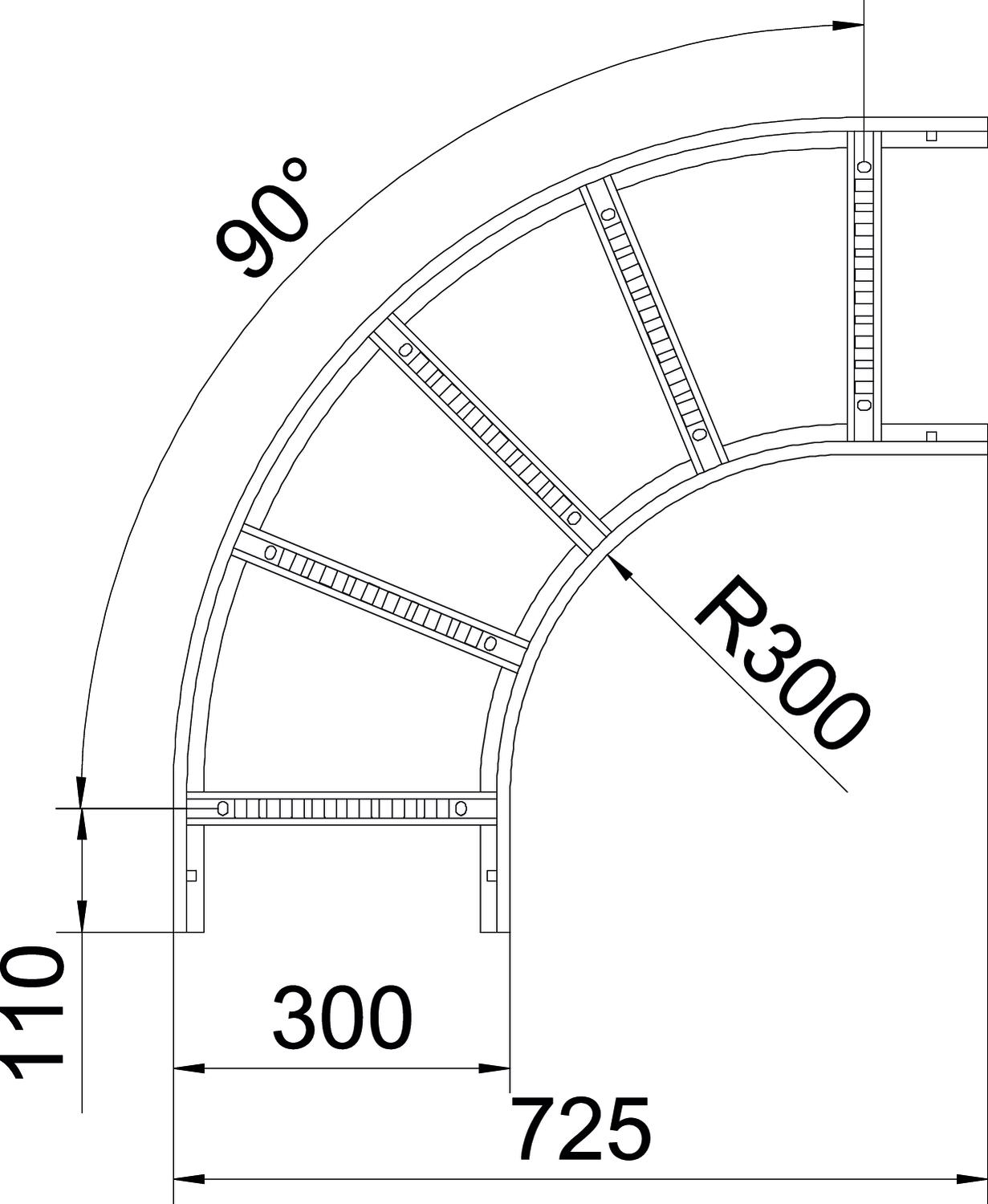

Acciaio inossidabile, decapato no Altezza 110 mm Con cerniera no Deviazione di direzione orizzontale Dimensione 110x300 Dimensione B 300 mm Dimensione R 300 mm Foratura laterale no Larghezza 300 mm Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 90° Spessore longherone 1,5 mm Super- ficie zincato a caldo per immersione Versione a grande portata no Versione connettore senza connettore Versione dei pioli Profilo forato Versione del longherone laterale profilo piatto - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore lineare FT
LVG 110 FT 6216548 10 Pezzo - Download
-
