Curva 90° 110 FT
N. art. 6225172 | EAN 4012196443994
- Descrizione prodotto
-

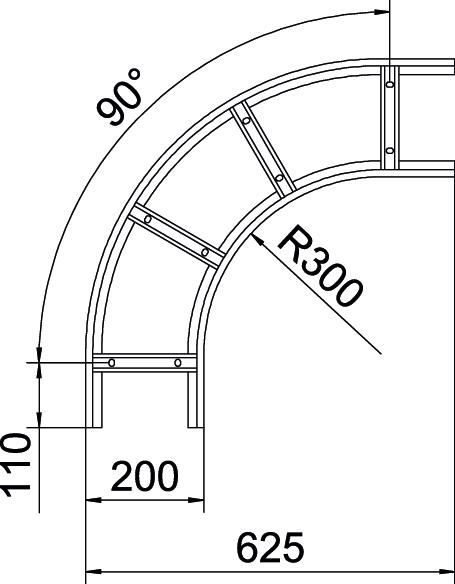

Descrizione prodottoCurva 90° orizzontale, con piolo saldato per tutti i tipi di passerelle con altezza del bordo pari a 110 mm.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 110 mm Colore zinco Con cerniera no Deviazione di direzione orizzontale Dimensione 110x200 Dimensione B 200 mm Dimensione R 200 mm Foratura laterale no Larghezza 200 mm Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 90° Spessore longherone 2 mm Super- ficie zincato a caldo per immersione Versione a grande portata no Versione connettore senza connettore Versione dei pioli Profilo non forato Versione del longherone laterale profilo piatto - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore lineare FT
LVG 110 FT 6216548 10 Pezzo - Download
-
Scheda tecnica SLB 90 1120R3 FT / 6225172 , 0.21MB , pdfDichiarazione di conformità UE SLB 90 1120R3 FT / 6225172 , 0.13MB , pdfDichiarazione di conformità UK SLB 90 1120R3 FT / 6225172 , 0.09MB , pdfREACH Dichiarazione di conformità SLB 90 1120R3 FT / 6225172 , 0.12MB , pdfRoHS Dichiarazione di conformità SLB 90 1120R3 FT / 6225172 , 0.09MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
