Curva 90° 110 FS
N. art. 6225124 | EAN 4012196443895
- Descrizione prodotto
-

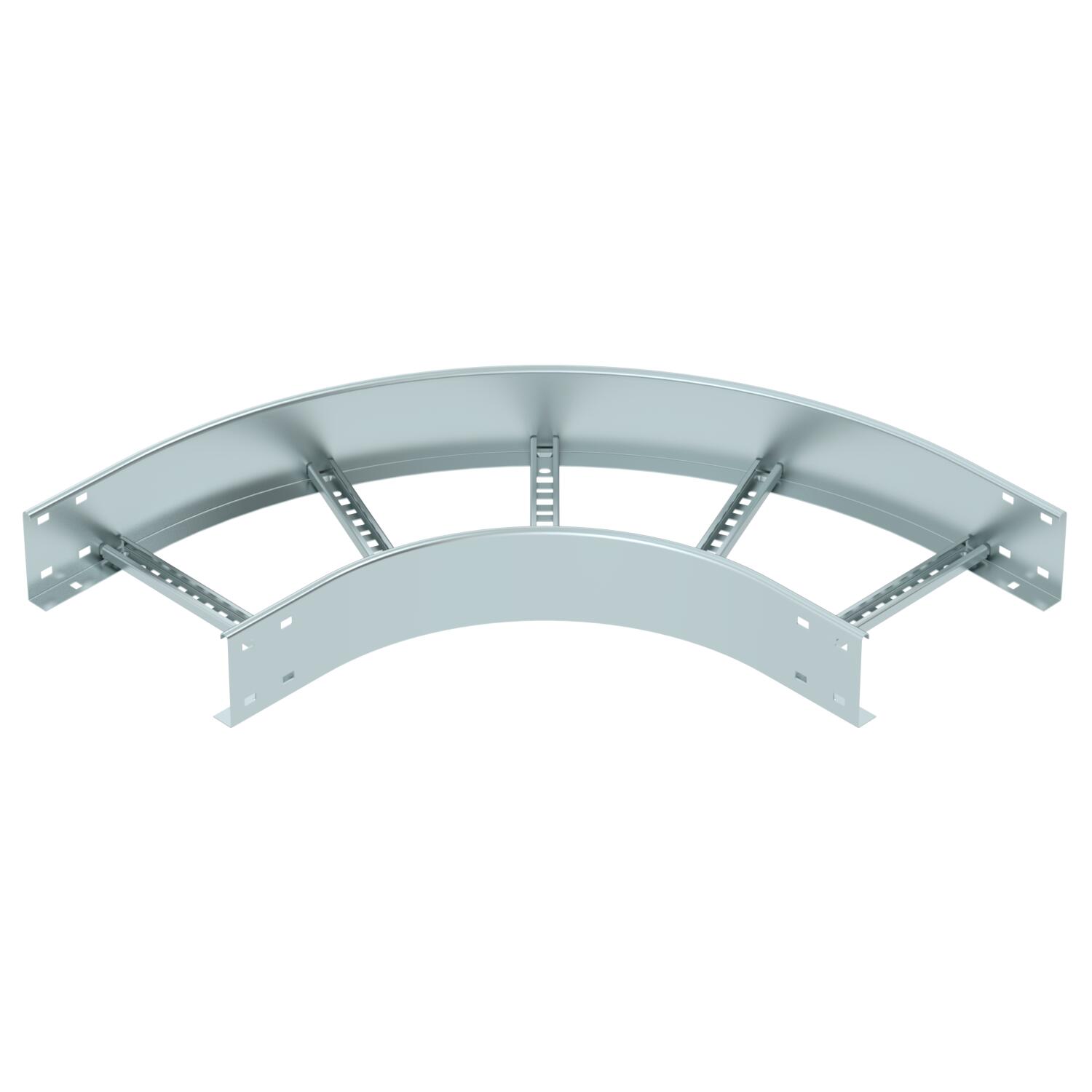

Descrizione prodottoCurva 90° orizzontale, con piolo saldato per tutti i tipi di passerelle con altezza del bordo pari a 110 mm.
-
- Dati tecnici
-
Dati tecnici

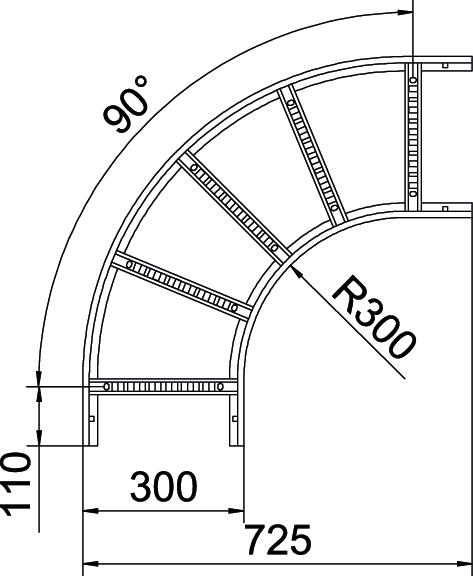

Acciaio inossidabile, decapato no Altezza 110 mm Colore zinc Con cerniera no Deviazione di direzione orizzontale Dimensione 110x300 Dimensione B 300 mm Dimensione R 300 mm Foratura laterale no Larghezza 300 mm Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 90° Spessore longherone 1,5 mm Super- ficie zincato in continuo Versione a grande portata no Versione connettore senza connettore Versione dei pioli Profilo forato Versione del longherone laterale profilo piatto - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Connettore lineare FS
LVG 110 FS 6216545 10 Pezzo - Download
-
