Coperchio per derivazione laterale FS 600 | 1,25

morepic-1

morepic-2

Coperchio per derivazione laterale FS

N. art. 6226318 | EAN 4012196536375

N. art. / Tipo

Larghezza

Spessore lamiera

Descrizione prodotto

Descrizione prodotto

Coperchio con bussole girevoli per la copertura di derivazioni laterali con pioli saldati.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Adatto per passerelle	no
Adatto per passerelle portacavi	sì
Colore	zinc
Dimensione	B600
Dimensione B	600 mm
Larghezza	600 mm

Materiale	Acciaio
Spessore lamiera	1,25 mm
Spessore materiale	1,25 mm
Super- ficie	zincato in continuo
Tipo di fissaggio	Bussola girevole
Versione a grande portata	no

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Spessore lamiera	N. art.	Quantità	Conf.
LAAD 200 R3 FS	200 mm	1 mm	6226310	Pezzo	1 Pezzo
LAAD 300 R3 FS	300 mm	1 mm	6226312	Pezzo	1 Pezzo
LAAD 400 R3 FS	400 mm	1 mm	6226314	Pezzo	1 Pezzo
LAAD 500 R3 FS	500 mm	1,25 mm	6226316	Pezzo	1 Pezzo
LAAD 600 R3 FS	600 mm	1,25 mm	6226318	Pezzo	1 Pezzo

Download

Scheda tecnica LAAD 600 R3 FS / 6226318 , 0.18MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Opuscolo Sistema di passerelle a scaletta saldate , 2.10MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità UE LAAD 600 R3 FS / 6226318 , 0.16MB , pdf

Dichiarazione di conformità UK LAAD 600 R3 FS / 6226318 , 0.09MB , pdf

Download

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

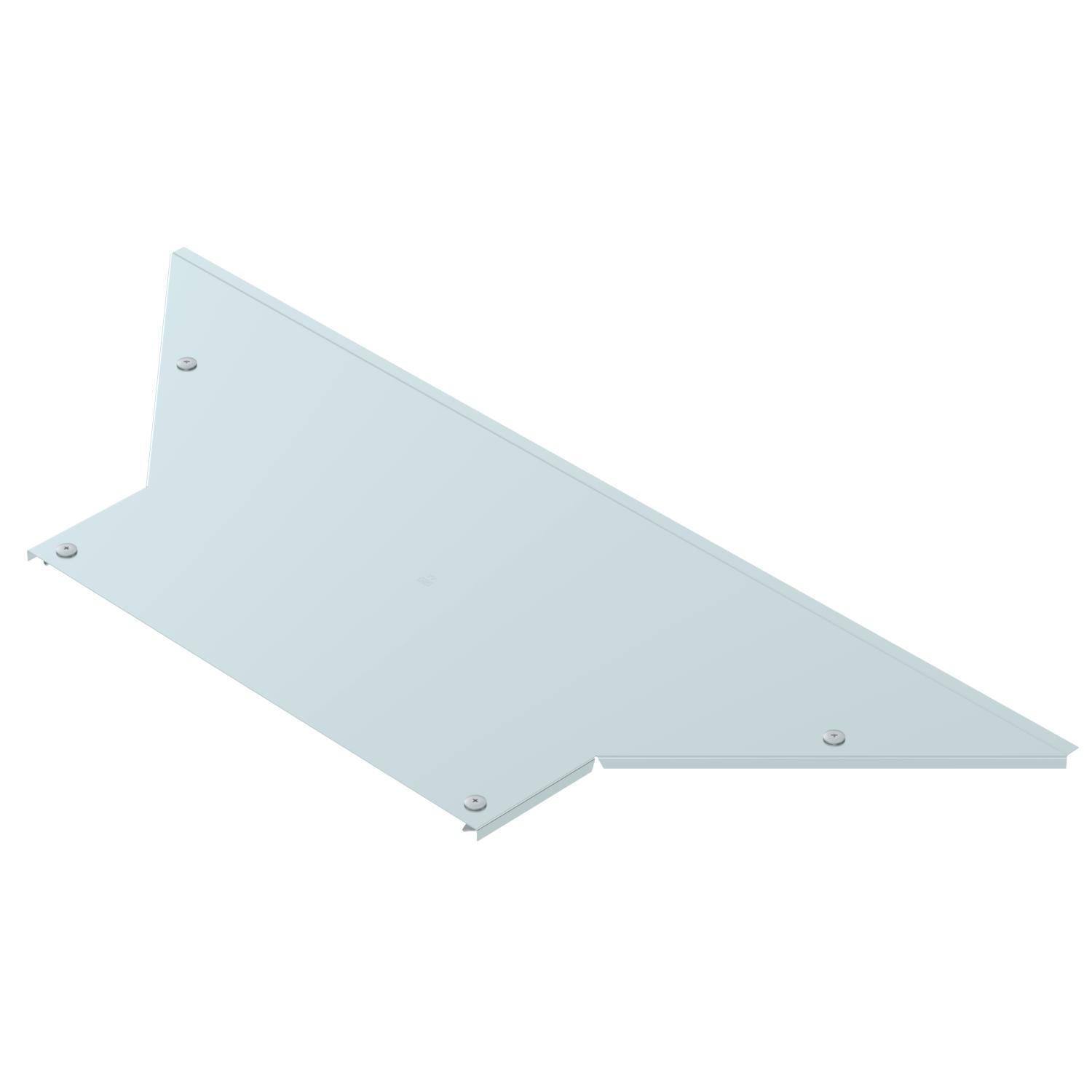

Grafico prodotto LAAD 600 R3 FS / 6226318, 26.65 kB, jpg

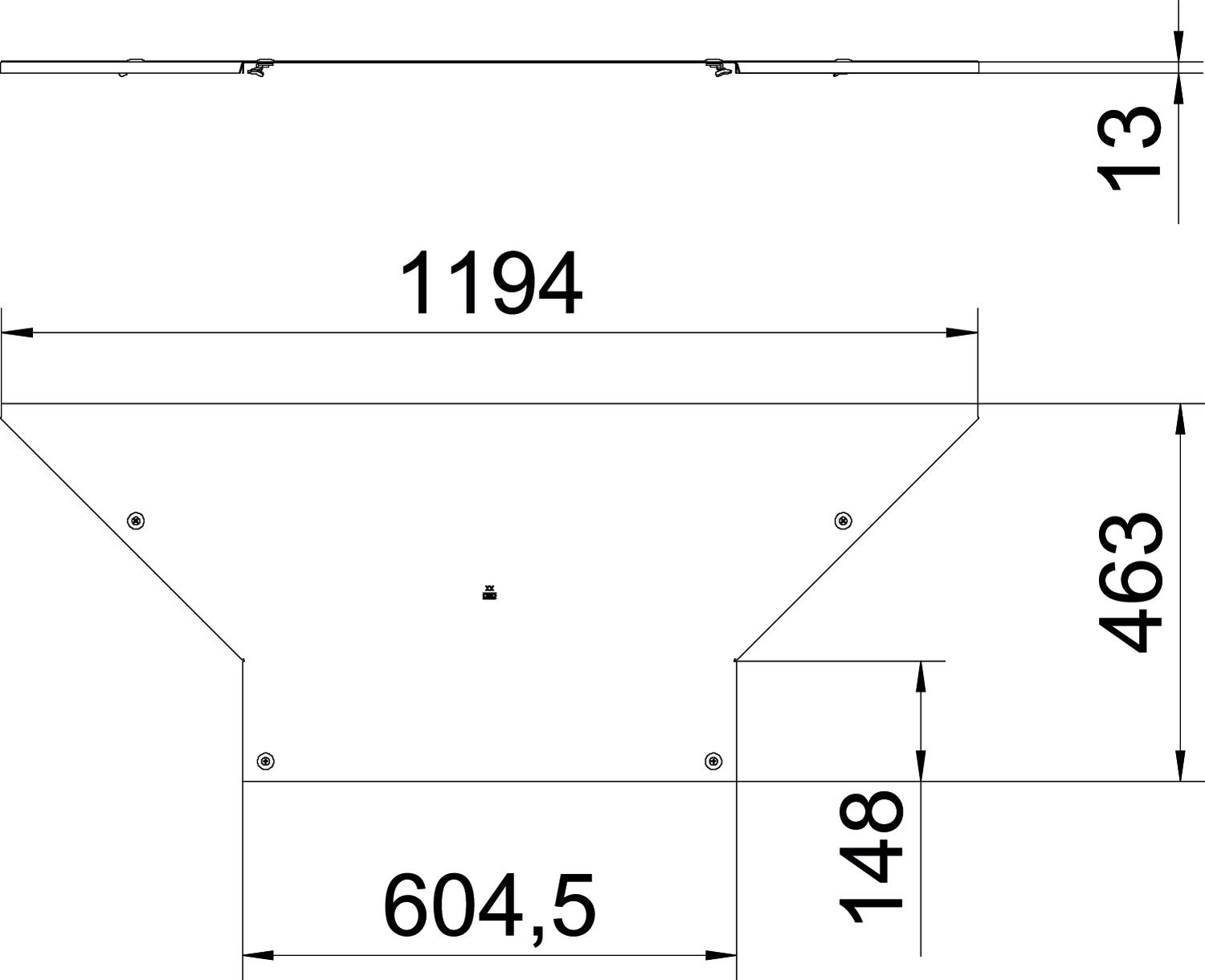

Disegno quotato LAAD 600 R3 FS / 6226318, 57.40 kB, jpg

LAAD 600 R3 FS / 6226318

6226318_KSTP1.stp, 390.38 kB
