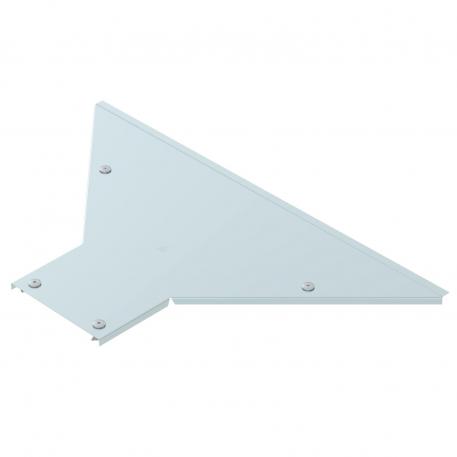

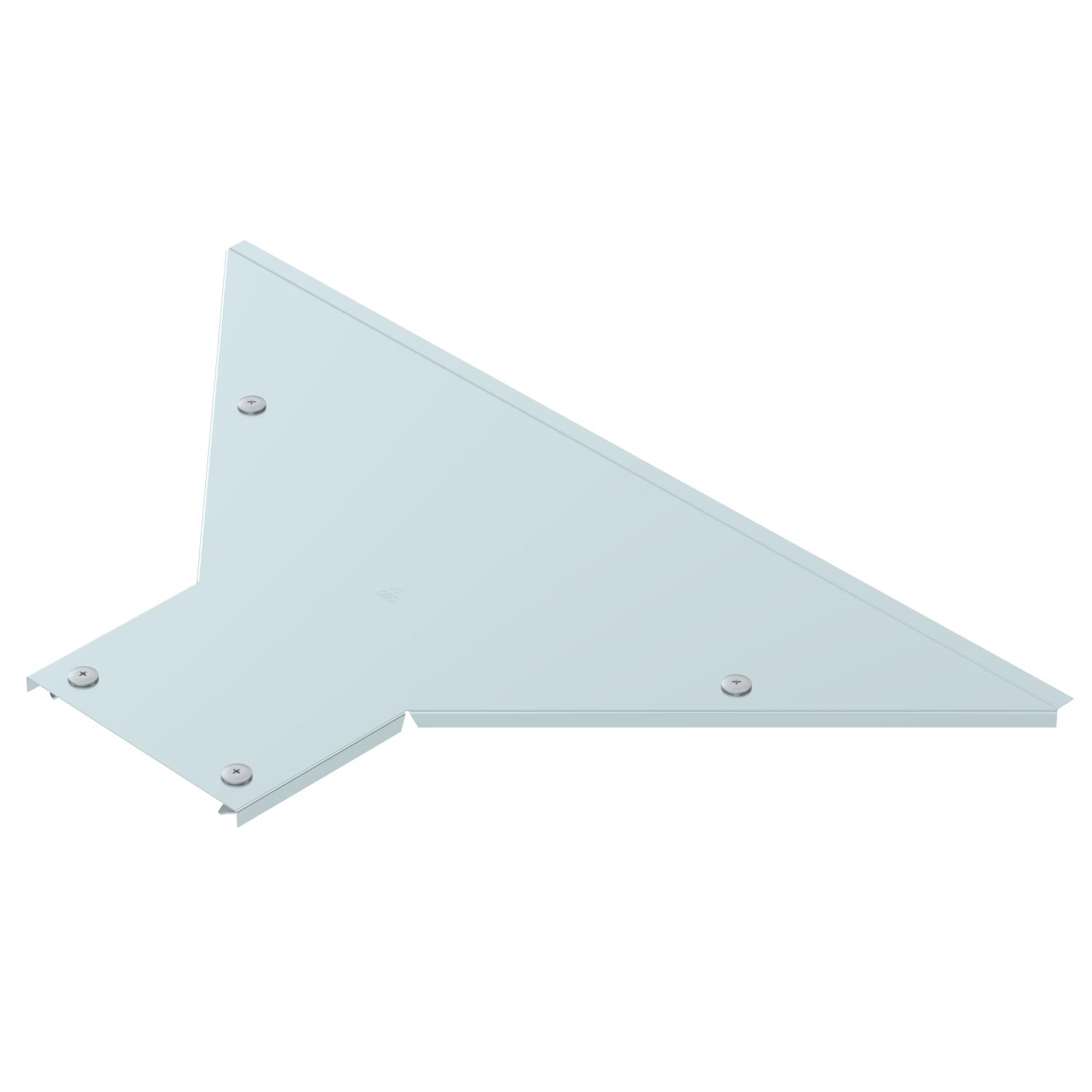

Coperchio per derivazione laterale FS

N. art. 6226310 | EAN 4012196536313

N. art. / Tipo

Larghezza

Spessore lamiera

Descrizione prodotto

Descrizione prodotto

Coperchio con bussole girevoli per la copertura di derivazioni laterali con pioli saldati.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Adatto per passerelle	no
Adatto per passerelle portacavi	sì
Colore	zinc
Dimensione	B200
Dimensione B	200 mm
Larghezza	200 mm

Materiale	Acciaio
Spessore lamiera	1 mm
Spessore materiale	1 mm
Super- ficie	zincato in continuo
Tipo di fissaggio	Bussola girevole
Versione a grande portata	no

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Spessore lamiera	N. art.	Quantità	Conf.
LAAD 200 R3 FS	200 mm	1 mm	6226310	Pezzo	1 Pezzo
LAAD 300 R3 FS	300 mm	1 mm	6226312	Pezzo	1 Pezzo
LAAD 400 R3 FS	400 mm	1 mm	6226314	Pezzo	1 Pezzo
LAAD 500 R3 FS	500 mm	1,25 mm	6226316	Pezzo	1 Pezzo
LAAD 600 R3 FS	600 mm	1,25 mm	6226318	Pezzo	1 Pezzo
