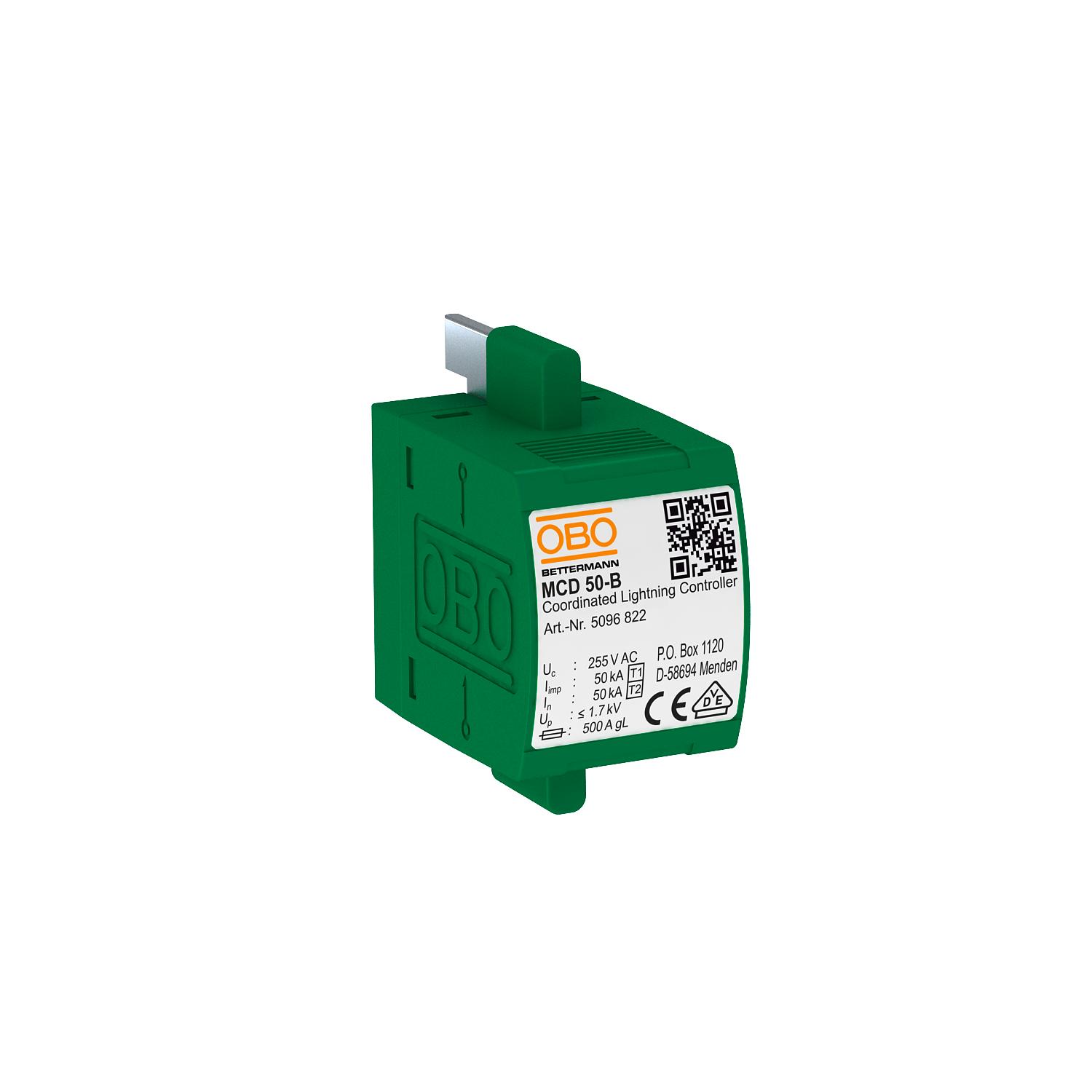

CoordinatedLightningController MCD 50-B-0
N. art. 5096822 | EAN 4012195544517
- Descrizione prodotto
-
Descrizione prodottoCartuccia plug-in tipo 1+2
• capacità di scarica fino a 50 kA (10/350)
• livello di protezione ≤1,7 kV per la protezione dei dispositivi terminali
• corrente susseguente estinguibile 10 kA Ipeak, fusibile di backup fino a 500 A gL/gG
• limitatore incapsulato non soffiante per montaggio nelle scatole di derivazione
Applicazione: impianti ed edifici con parafulmine esterno con classi di protezione I, II, III e IV
-
- Dati tecnici
-

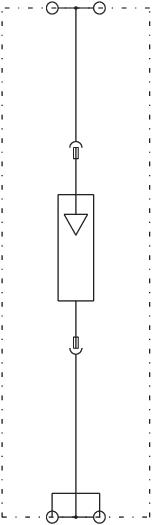

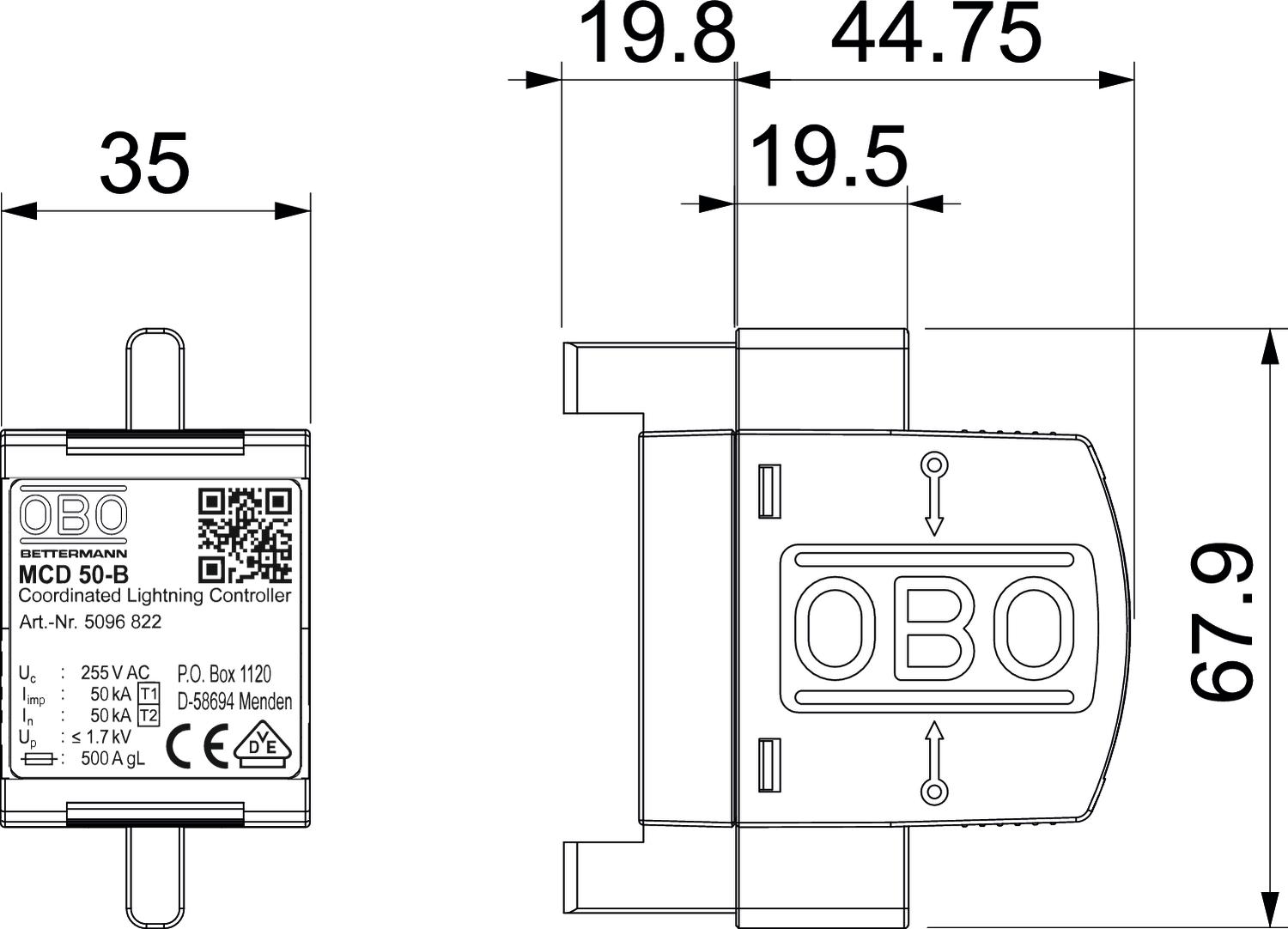

Misure
Altezza 69 mm Classe di prova secondo la norma EN 61643-11 Tipo 1 + 2: Classe di prova tipo 1 sì Classe di prova tipo 2 sì Corrente nominale di dispersione (8/20 µs) 50 kA Corrente nominale di dispersione (8/20 µs) [L-N] 50 kA Corrente nominale di scarica (8/20 µs) [totale] 50 kA Dimensione 255V Forma della rete altro Forma della rete altro no Forma della rete DC no Forma della rete IT no Forma della rete TN sì Forma della rete TN-C sì Forma della rete TN-C-S sì Forma della rete TN-S sì Forma della rete TT sì Grado di protezione IP20 Impulso di corrente da fulmine (10/350 μs) 50 kA Impulso di corrente da fulmine (10/350) [totale] 50 kA Larghezza 35 mm Livello di protezione [L-N] ≤1,7 LPZ 0→2 Lunghezza 100 mm Massima potenza fusibile 500 A Modalità di montaggio su elemento di base Numero di poli 1 OBO_Corrente di carico nominale (morsetto di ingresso/uscita) 125 A Omologazioni VDE Protezione massima da sovracorrente in rete 500 Resistenza ai cortocircuiti 10 kA Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 10 kA Scarico no Segnalazione a distanza no Segnalazione sull'apparecchio Nessuna Sezione rigida del conduttore (cavo pieno/a treccia) max 50 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 10 mm² SPD secondo IEC 61643-1 classe I+II Temperatura d'esercizio max 85 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <100 ns Tensione continua massima (L-N) 255 V Tensione continua massima (N-PE) 255 V Tensione massima continuativa AC 255 V Tensione nominale AC (50 / 60 Hz) 230 V Versione 1 polo modulo di protezione; 255 V Versione dei poli 1 - Tutti i tipi
- Download
-
Scheda tecnica MCD 50-B 0 / 5096822 , 0.26MB , pdfDichiarazione di conformità UE MCD 50-B 0 / 5096822 , 0.13MB , pdfREACH Dichiarazione di conformità MCD 50-B 0 / 5096822 , 0.12MB , pdfRoHS Dichiarazione di conformità MCD 50-B 0 / 5096822 , 0.12MB , pdfGuida alla scelta Guida alla scelta dei limitatori di sovratensione , 2.00MB , pdfIstruzioni di montaggio Istruzioni di montaggio MCD 50-B , 0.10MB , pdfPer questo prodotto non sono disponibili voci di capitolato
