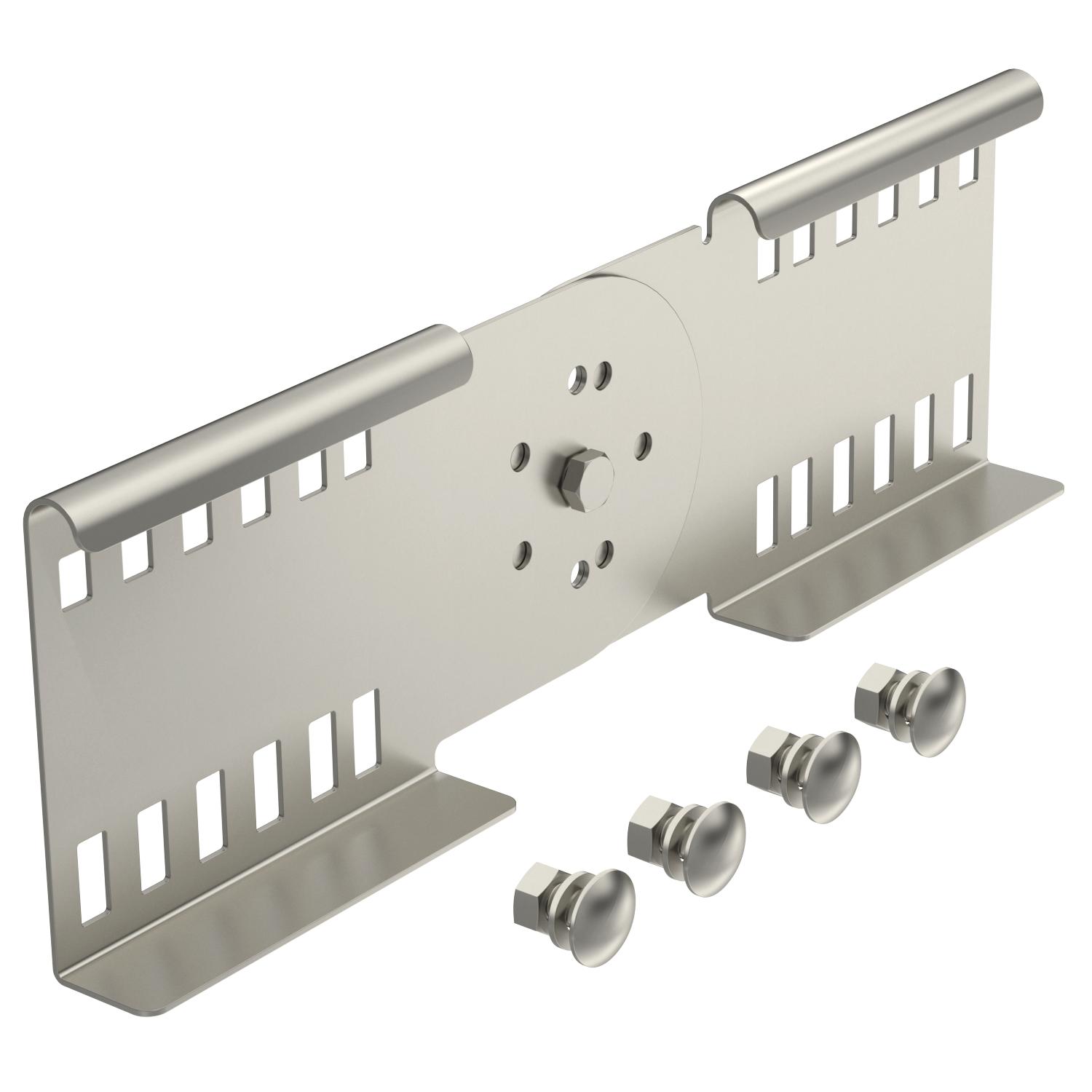

Connettore snodato 110 A2
N. art. 6216648 | EAN 4012196039531
- Descrizione prodotto
-
Descrizione prodotto
Connettore regolabile esterno per il fissaggio di passerelle e accessori con bordo di altezza pari a 110 mm e longherone forato. Angolo regolabile in verticale.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Adatto per passerelle no Adatto per passerelle grigliate no Adatto per passerelle portacavi sì Adatto per sistemi portacavi con altezza pari a 110 mm Dimensione 114x360 Dimensioni 114x360 Giunto snodato orizzontale no Giunto snodato verticale sì Materiale Acciaio, INOX 1.4301 Spessore lamiera 1,5 mm Super- ficie non trattato, ulteriore trattamento Tipo di collegamento Connettore a vite Versione Giunto longitudinale ed angolare Misure

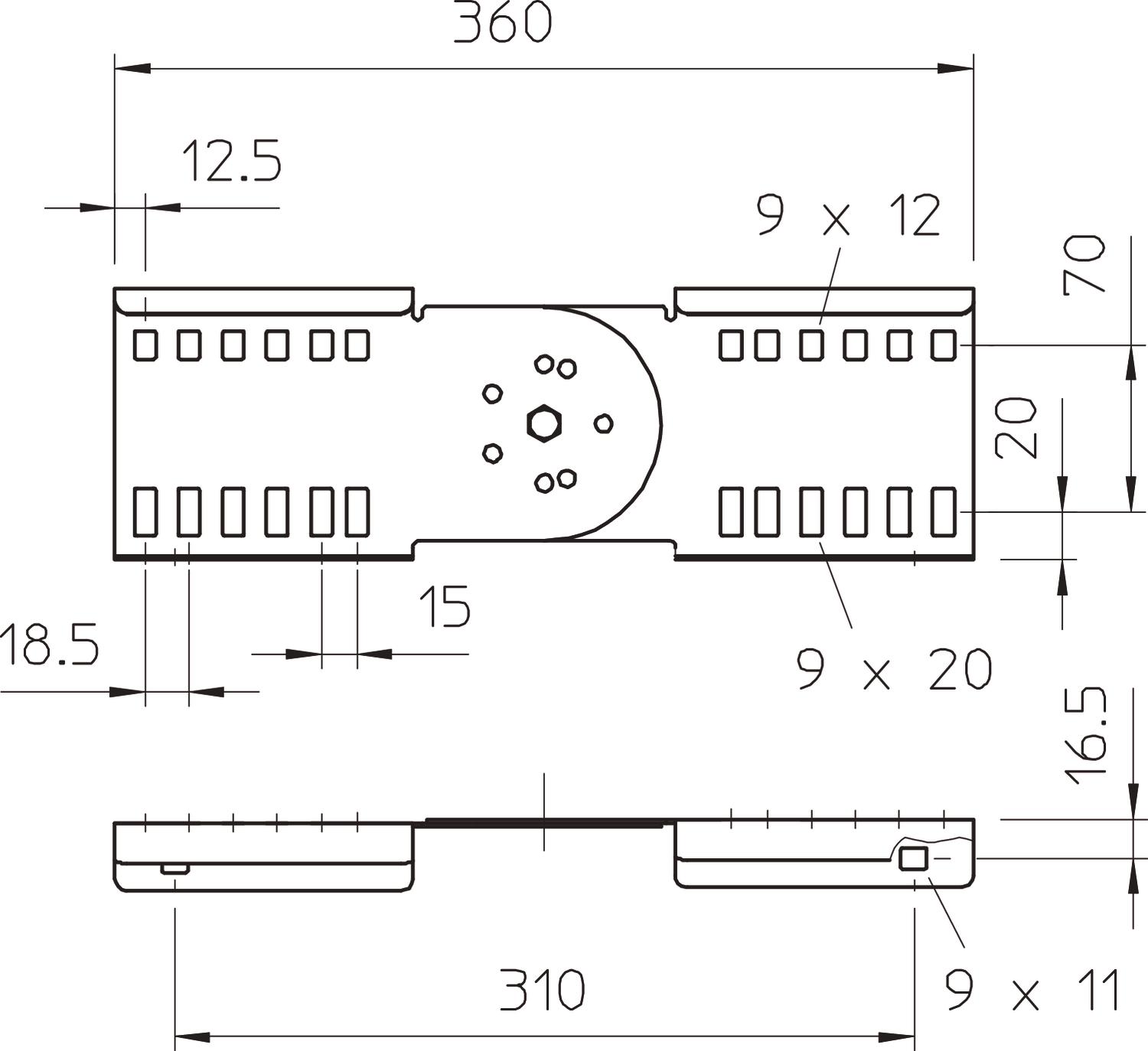

Altezza 110 mm Larghezza 28 mm Lunghezza 360 mm - Tutti i tipi
- Download
-
Scheda tecnica LGVG 110 A2 / 6216648 , 0.23MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità LGVG 110 A2 / 6216648 , 0.17MB , pdfDichiarazione di conformità UK LGVG 110 A2 / 6216648 , 0.09MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdfPer questo prodotto non sono disponibili voci di capitolato
